焊接工艺作业指导书

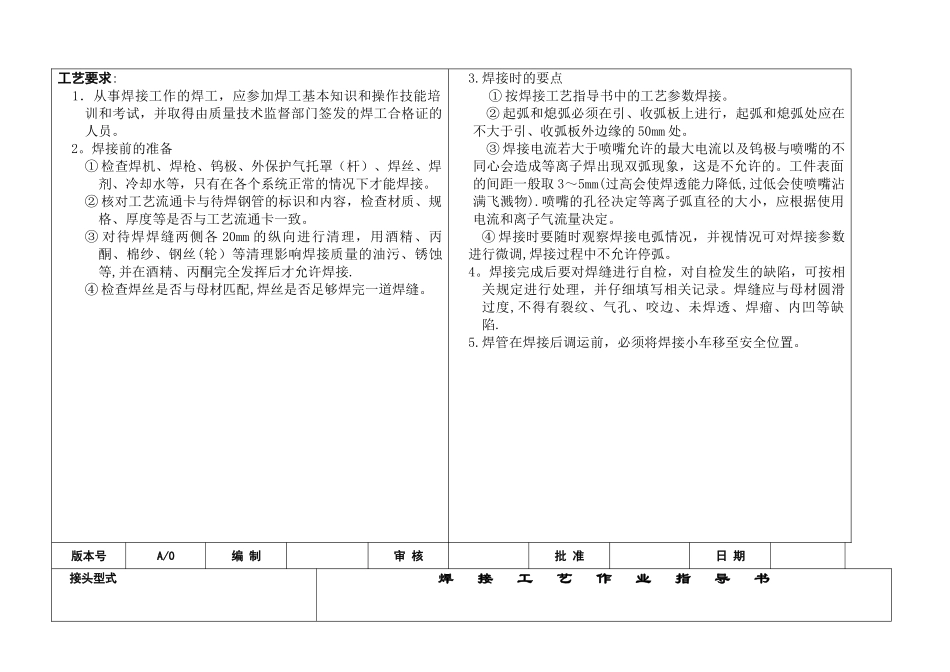

接头型式焊 接 工 艺 作 业 指 导 书焊接工艺作业指导书编号HC/QZ01焊接工艺评定报告编号HC—PQR-01焊接方法等离子（PAW）(不填丝）机械化程度全自动适用材质标准号类别号组别号备 注316(00Cr17Ni14Mo2）316L(00Cr179Ni14Mo2）ASTM A 240/240M(GB/T 4237)Ⅶ2焊接位置:对接焊 保护气体：ArH 混合（其中 Ar 纯度不得低于99.9％；H 占比例 5％)层间温度：焊后热处理:1010~1150℃水冷喷嘴规格：PAW 喷嘴孔径 Φ4。8mm 或 3。2mm钨极规格：PAW 钨极直径 Φ3.2mm,铈钨 母材厚度范围 :δ = 8（对接焊缝） 焊接材料牌 号规 格标 准备 注 焊 剂焊接层次焊接方法电流与极性焊接材料电流A电压V焊接速度毫米/分送丝速度毫米/分等离子气流量L/min保护气流量L/min背面保护气流量L/min牌 号规格1等离子焊直流正接—-250~28022～26300~330-3。5～4。510～1620～25工艺要求: 1．从事焊接工作的焊工，应参加焊工基本知识和操作技能培训和考试，并取得由质量技术监督部门签发的焊工合格证的人员。 2。焊接前的准备① 检查焊机、焊枪、钨极、外保护气托罩（杆）、焊丝、焊剂、冷却水等，只有在各个系统正常的情况下才能焊接。 ② 核对工艺流通卡与待焊钢管的标识和内容，检查材质、规格、厚度等是否与工艺流通卡一致。③ 对待焊焊缝两侧各 20mm 的纵向进行清理，用酒精、丙酮、棉纱、钢丝(轮）等清理影响焊接质量的油污、锈蚀等,并在酒精、丙酮完全发挥后才允许焊接.④ 检查焊丝是否与母材匹配,焊丝是否足够焊完一道焊缝。3.焊接时的要点 ① 按焊接工艺指导书中的工艺参数焊接。② 起弧和熄弧必须在引、收弧板上进行，起弧和熄弧处应在不大于引、收弧板外边缘的 50mm 处。③ 焊接电流若大于喷嘴允许的最大电流以及钨极与喷嘴的不同心会造成等离子焊出现双弧现象，这是不允许的。工件表面的间距一般取 3～5mm(过高会使焊透能力降低,过低会使喷嘴沾满飞溅物).喷嘴的孔径决定等离子弧直径的大小，应根据使用电流和离子气流量决定。④ 焊接时要随时观察焊接电弧情况，并视情况可对焊接参数进行微调,焊接过程中不允许停弧。4。焊接完成后要对焊缝进行自检，对自检发生的缺陷，可按相关规定进行处理，并仔细填写相关记录。焊缝应与母材圆滑过度,不得有裂纹、气孔、咬边、未焊透、焊瘤、内凹等缺陷.5.焊管在焊接后调运前，必须将焊接小车移至安全位置。版本号A/0编 制审 核批 准日 期接头型式焊 接 工 艺 作 业...
