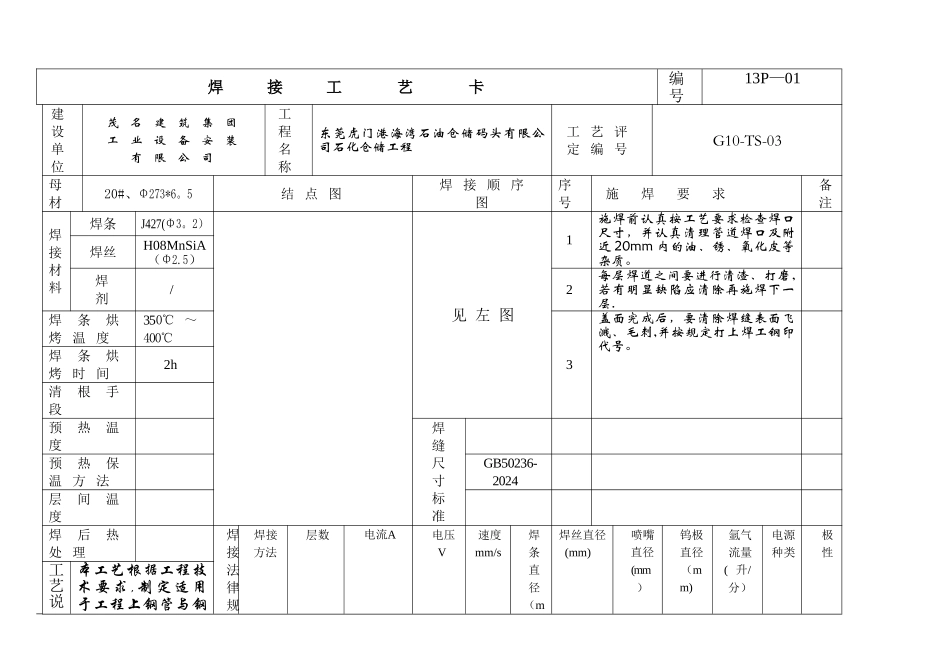

焊 接 工 艺 卡编号13P—01建设单位茂名建筑集团工业设备安装有限公司工程名称东莞虎门港海湾石油仓储码头有限公司石化仓储工程工 艺 评定 编 号G10-TS-03母材20#、Φ273*6
5结 点 图焊 接 顺 序图序号施 焊 要 求备注焊接材料焊条J427(Φ3
2）见 左 图1施焊前认真按工艺要求检查焊口尺寸，并认真清理管道焊口及附近 20mm 内的油、锈、氧化皮等杂质
焊丝H08MnSiA（Φ2
5）焊剂/2每层焊道之间要进行清渣、打磨,若有明显缺陷应清除再施焊下一层
焊条烘烤 温 度350℃ ～400℃3盖面完成后，要清除焊缝表面飞溅、毛刺,并按规定打上焊工钢印代号
焊条烘烤 时 间2h清根手段预热温度焊缝尺 寸标准预热保温 方 法GB50236-2024层间温度焊后热处 理焊接法律规焊接方法层数电流A电压V速度mm/s焊条直径（m焊丝直径(mm)喷嘴直径 (mm）钨极直径（mm)氩气流量( 升/分）电源种类极性工艺说本工艺根据工程技术要求,制定适用于工程上钢管与钢明 管间的焊缝焊接
范参数m)氩弧焊打底80 ～9014～16Φ2
5Φ10Φ2
58～12直流正极手弧焊280 ～9020～23Φ3
2直流反极编 制审 核焊 接 工 艺 卡编号13P—02建设单位茂名建筑集团工业设备安装有限公司工程名称东莞虎门港海湾石油仓储码头有限公司石化仓储工程工 艺 评定 编 号G10—TS-03母材20＃、Φ219＊6
5结 点 图焊 接 顺 序图序号施 焊 要 求备注焊接材料焊条J427（Φ3
2））见 左 图1施焊前认真按工艺要求检查焊口尺寸,并认真清理管道焊口及附近20mm 内的油、锈、氧化皮等杂质
焊丝H08MnSiA（Φ2
5）焊剂/2每层焊道之间要进行清渣、打磨,若有明显缺陷应清除再施焊下一层
焊条烘烤 温 度350℃ ～400℃3盖面完成后，要清除焊缝表面飞溅
