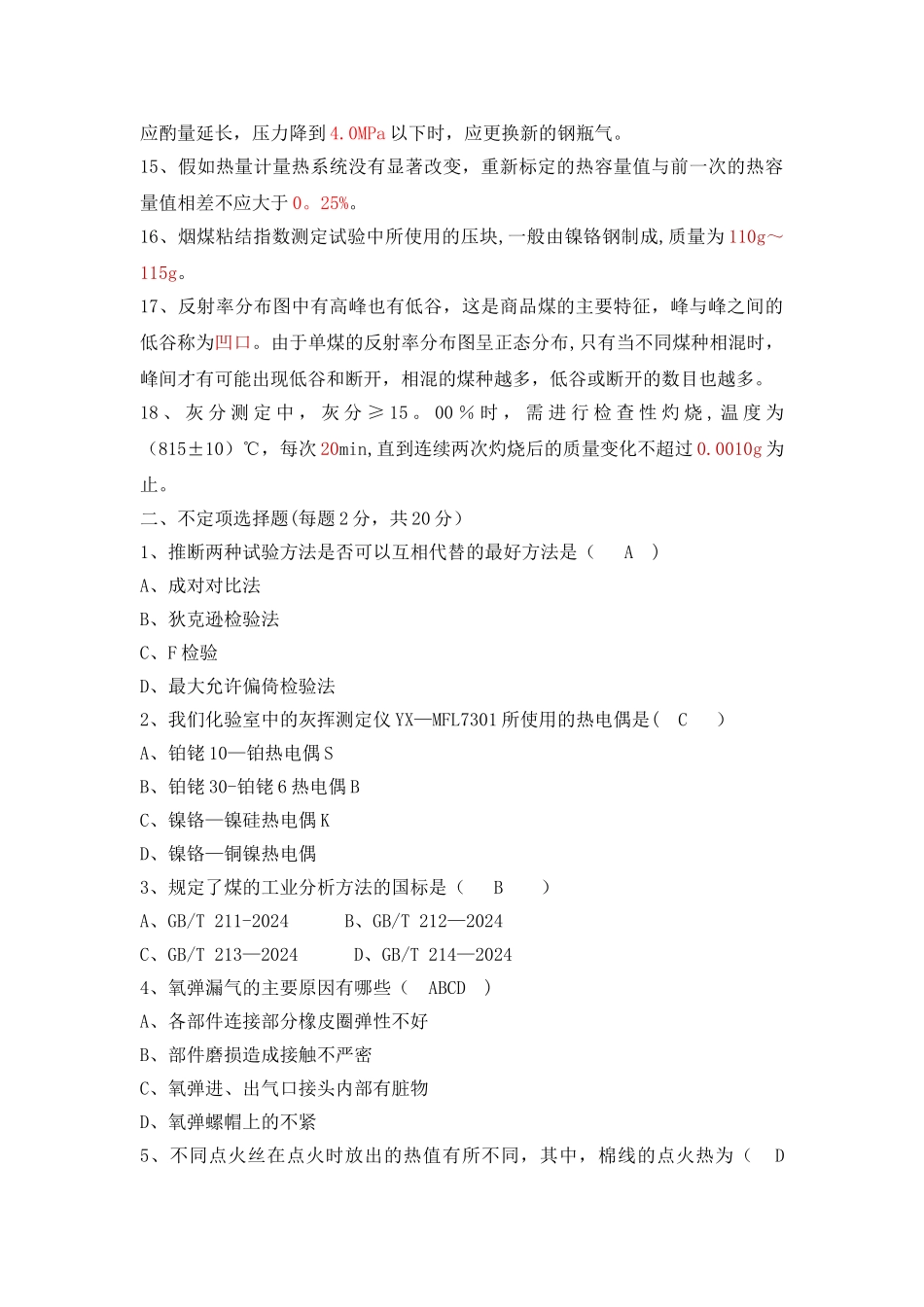

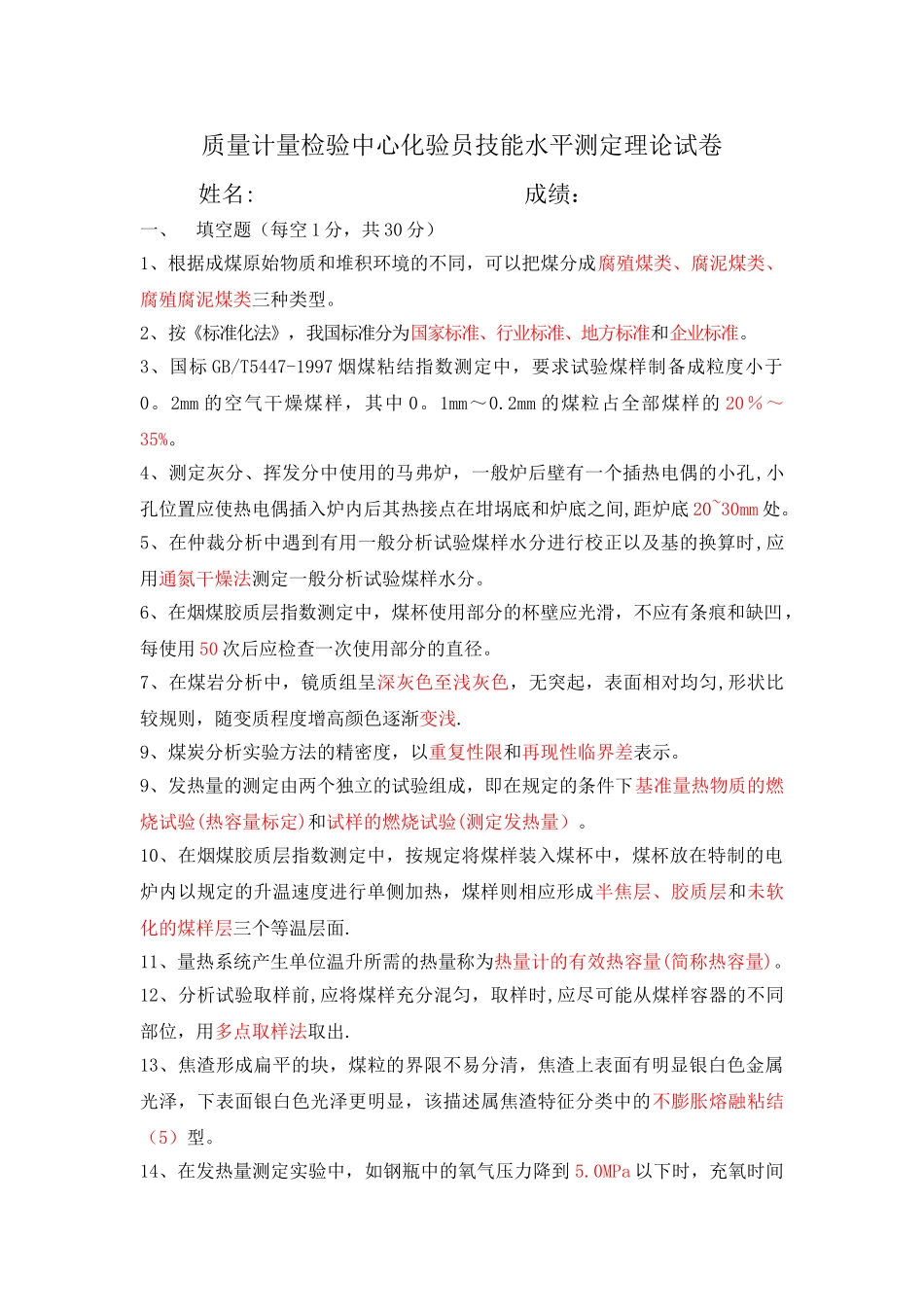

质量计量检验中心化验员技能水平测定理论试卷姓名: 成绩：一、填空题（每空 1 分，共 30 分）1、根据成煤原始物质和堆积环境的不同，可以把煤分成腐殖煤类、腐泥煤类、腐殖腐泥煤类三种类型。2、按《标准化法》，我国标准分为国家标准、行业标准、地方标准和企业标准。3、国标 GB/T5447-1997 烟煤粘结指数测定中，要求试验煤样制备成粒度小于0。2mm 的空气干燥煤样，其中 0。1mm～0.2mm 的煤粒占全部煤样的 20％～35%。4、测定灰分、挥发分中使用的马弗炉，一般炉后壁有一个插热电偶的小孔,小孔位置应使热电偶插入炉内后其热接点在坩埚底和炉底之间,距炉底 20~30mm 处。5、在仲裁分析中遇到有用一般分析试验煤样水分进行校正以及基的换算时,应用通氮干燥法测定一般分析试验煤样水分。6、在烟煤胶质层指数测定中，煤杯使用部分的杯壁应光滑，不应有条痕和缺凹，每使用 50 次后应检查一次使用部分的直径。7、在煤岩分析中，镜质组呈深灰色至浅灰色，无突起，表面相对均匀,形状比较规则，随变质程度增高颜色逐渐变浅.9、煤炭分析实验方法的精密度，以重复性限和再现性临界差表示。9、发热量的测定由两个独立的试验组成，即在规定的条件下基准量热物质的燃烧试验(热容量标定)和试样的燃烧试验(测定发热量）。10、在烟煤胶质层指数测定中，按规定将煤样装入煤杯中，煤杯放在特制的电炉内以规定的升温速度进行单侧加热，煤样则相应形成半焦层、胶质层和未软化的煤样层三个等温层面.11、量热系统产生单位温升所需的热量称为热量计的有效热容量(简称热容量)。12、分析试验取样前,应将煤样充分混匀，取样时,应尽可能从煤样容器的不同部位，用多点取样法取出.13、焦渣形成扁平的块，煤粒的界限不易分清，焦渣上表面有明显银白色金属光泽，下表面银白色光泽更明显，该描述属焦渣特征分类中的不膨胀熔融粘结（5）型。14、在发热量测定实验中，如钢瓶中的氧气压力降到 5.0MPa 以下时，充氧时间应酌量延长，压力降到 4.0MPa 以下时，应更换新的钢瓶气。15、假如热量计量热系统没有显著改变，重新标定的热容量值与前一次的热容量值相差不应大于 0。25%。16、烟煤粘结指数测定试验中所使用的压块,一般由镍铬钢制成,质量为 110g～115g。17、反射率分布图中有高峰也有低谷，这是商品煤的主要特征，峰与峰之间的低谷称为凹口。由于单煤的反射率分布图呈正态分布,只有当不同煤种相混时，峰间才有可能出现低谷和断开，相混的煤种越多，低谷或断开的...
