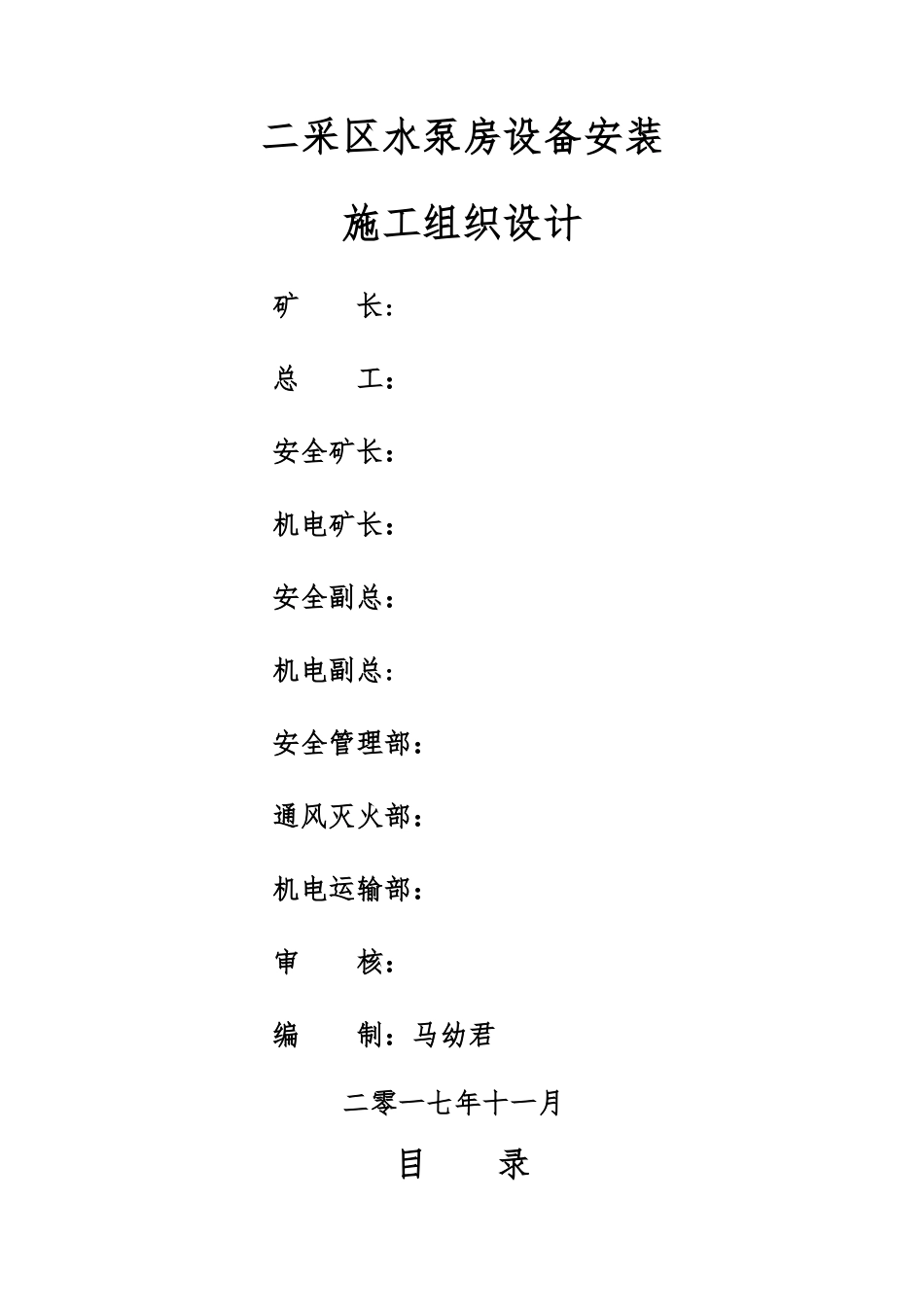

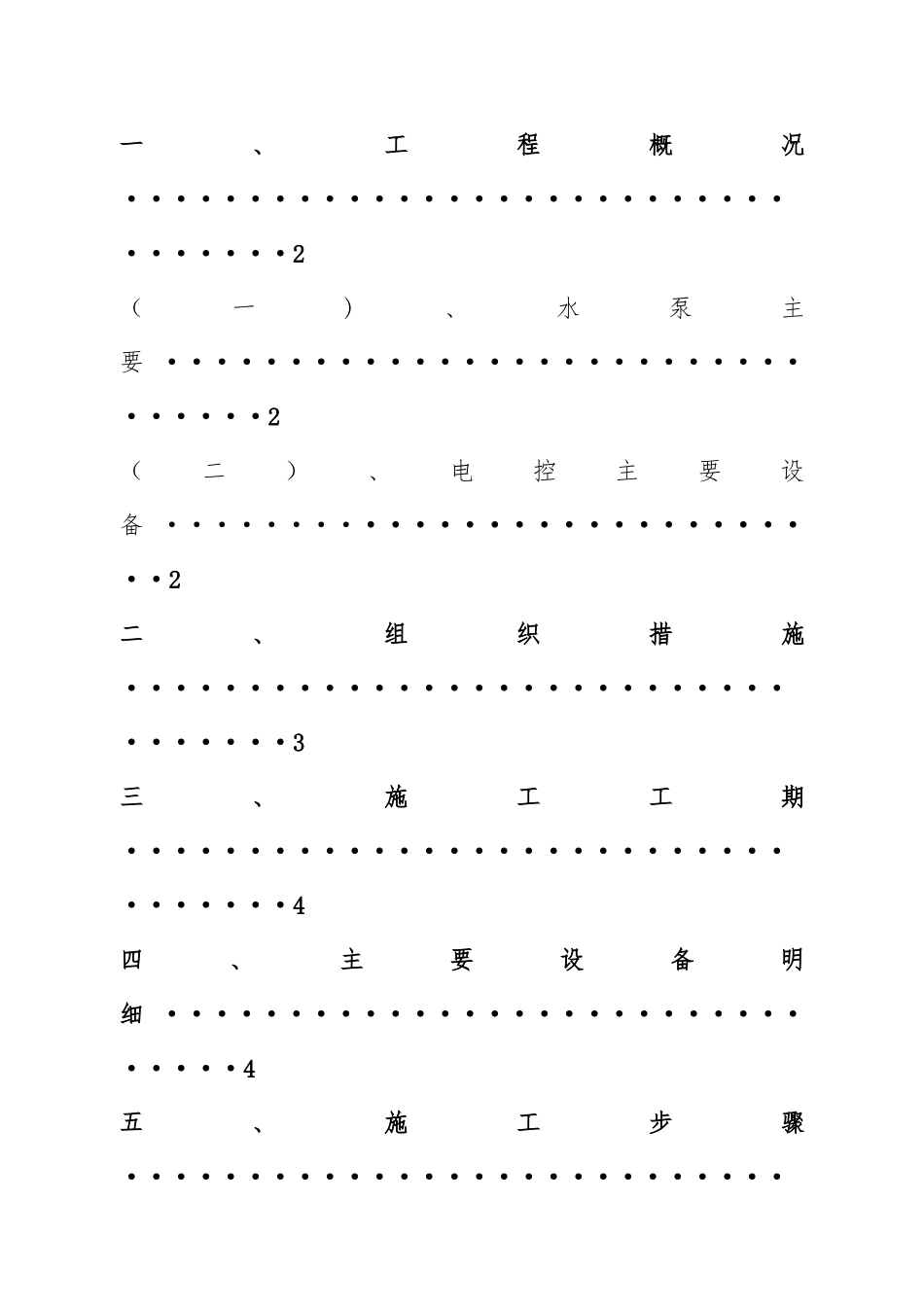

二采区水泵房设备安装施工组织设计矿 长: 总 工： 安全矿长： 机电矿长： 安全副总： 机电副总: 安全管理部：通风灭火部： 机电运输部：审 核： 编 制：马幼君二零一七年十一月目 录一、工程概况 ··································2 （一)、水泵主要 ································2（二）、电控主要设备 ····························2二、组织措施 ··································3三、施工工期 ··································4四、主要设备明细 ·······························4五、施工步骤 ··································5（一）、电控系统 ································5（二）、泵体、电机及管路························5(三）、辅助设施安装 ····························6（四)、上位机系统 ······························6（五)、收尾工作 ································6六、调试试车 ···································6七、主要安全技术措施 ···························7八、主要风险管控措施 ···························7附图一:泵房设备布置意识图附图二:水泵基础图一、工程概况根据矿生产继续计划安排，井下二采区需安装加压水泵 3台，为使此项工作安全顺利进行,特制定如下施工方案及安全技术措施，请相关区队及所有参加施工人员仔细学习，并在施工中严格落实执行.（一)、水泵主要参数型号： MD46-50×10 型多级耐磨离心泵额定流量：46 m3/h单级扬程：50m安装数量：3 台；（二)、电控主要设备1、矿用隔爆兼本安型沟通变频器 3 台2、隔爆兼本安型 PLC 控制箱 1 台3、电气控制箱 1 台4、本安型操作台 1 台二、组织措施1、成立设备安装领导小组组 长：陈有宝 副组长：唐生福 张生来 杨五姓 雷转霖 孙发云王想刚 张田录 沈承明 总指挥：孙发云成 ...
