照明设计说明

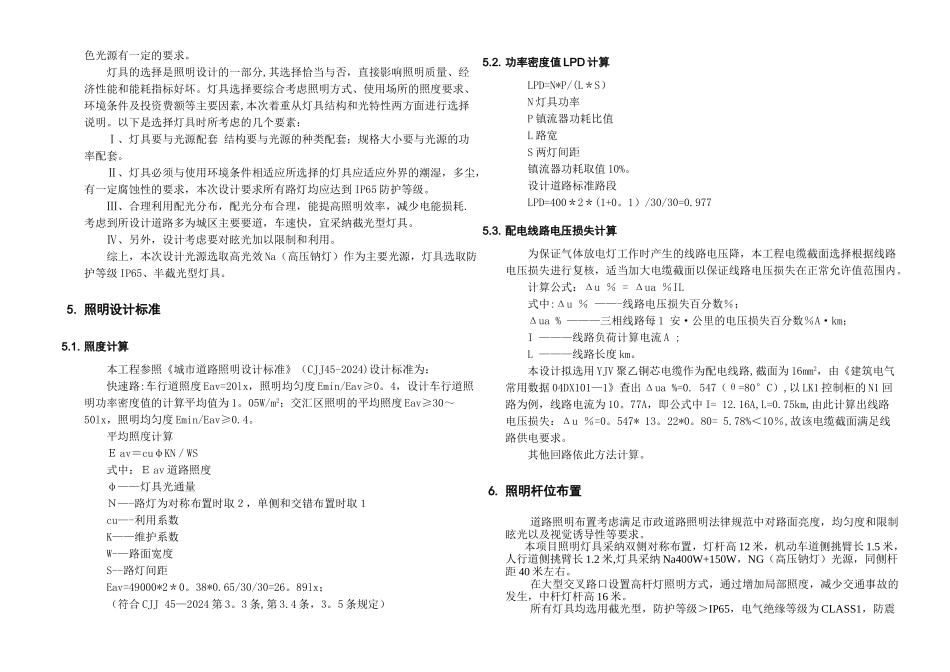

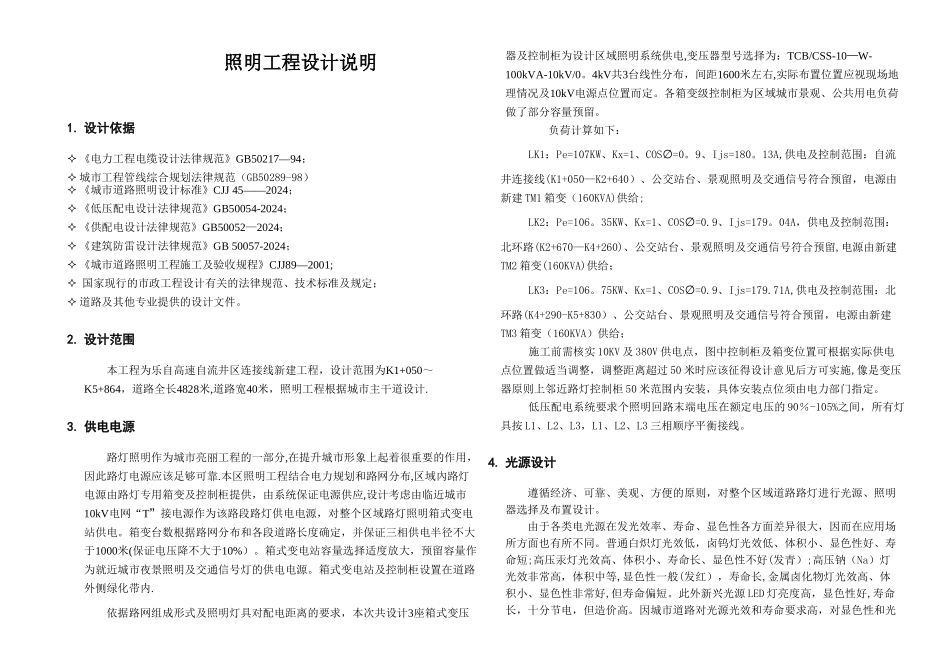

照明工程设计说明1. 设计依据 《电力工程电缆设计法律规范》GB50217—94； 城市工程管线综合规划法律规范（GB50289-98） 《城市道路照明设计标准》CJJ 45——2024； 《低压配电设计法律规范》GB50054-2024； 《供配电设计法律规范》GB50052—2024； 《建筑防雷设计法律规范》GB 50057-2024； 《城市道路照明工程施工及验收规程》CJJ89—2001; 国家现行的市政工程设计有关的法律规范、技术标准及规定； 道路及其他专业提供的设计文件。2. 设计范围本工程为乐自高速自流井区连接线新建工程，设计范围为K1+050～K5+864，道路全长4828米,道路宽40米，照明工程根据城市主干道设计.3. 供电电源路灯照明作为城市亮丽工程的一部分,在提升城市形象上起着很重要的作用，因此路灯电源应该足够可靠.本区照明工程结合电力规划和路网分布,区域內路灯电源由路灯专用箱变及控制柜提供，由系统保证电源供应,设计考虑由临近城市10kV电网“T”接电源作为该路段路灯供电电源，对整个区域路灯照明箱式变电站供电。箱变台数根据路网分布和各段道路长度确定，并保证三相供电半径不大于1000米(保证电压降不大于10%）。箱式变电站容量选择适度放大，预留容量作为就近城市夜景照明及交通信号灯的供电电源。箱式变电站及控制柜设置在道路外侧绿化带内.依据路网组成形式及照明灯具对配电距离的要求，本次共设计3座箱式变压器及控制柜为设计区域照明系统供电,变压器型号选择为：TCB/CSS-10—W-100kVA-10kV/0。4kV共3台线性分布，间距1600米左右,实际布置位置应视现场地理情况及10kV电源点位置而定。各箱变级控制柜为区域城市景观、公共用电负荷做了部分容量预留。 负荷计算如下：LK1：Pe=107KW、Kx=1、COS∅=0。9、Ijs=180。13A,供电及控制范围：自流井连接线(K1+050—K2+640）、公交站台、景观照明及交通信号符合预留，电源由新建 TM1 箱变（160KVA)供给;LK2：Pe=106。35KW、Kx=1、COS∅=0.9、Ijs=179。04A，供电及控制范围：北环路(K2+670—K4+260)、公交站台、景观照明及交通信号符合预留,电源由新建TM2 箱变(160KVA)供给；LK3：Pe=106。75KW、Kx=1、COS∅=0.9、Ijs=179.71A,供电及控制范围：北环路(K4+290-K5+830）、公交站台、景观照明及交通信号符合预留，电源由新建TM3 箱变（160KVA）供给；施工前需核实 10KV 及 380V 供电点，图中控制柜及箱变位置可根据实际供电点位置做适当调整，调整距离超过 50 米时应该征得设计意见后...
