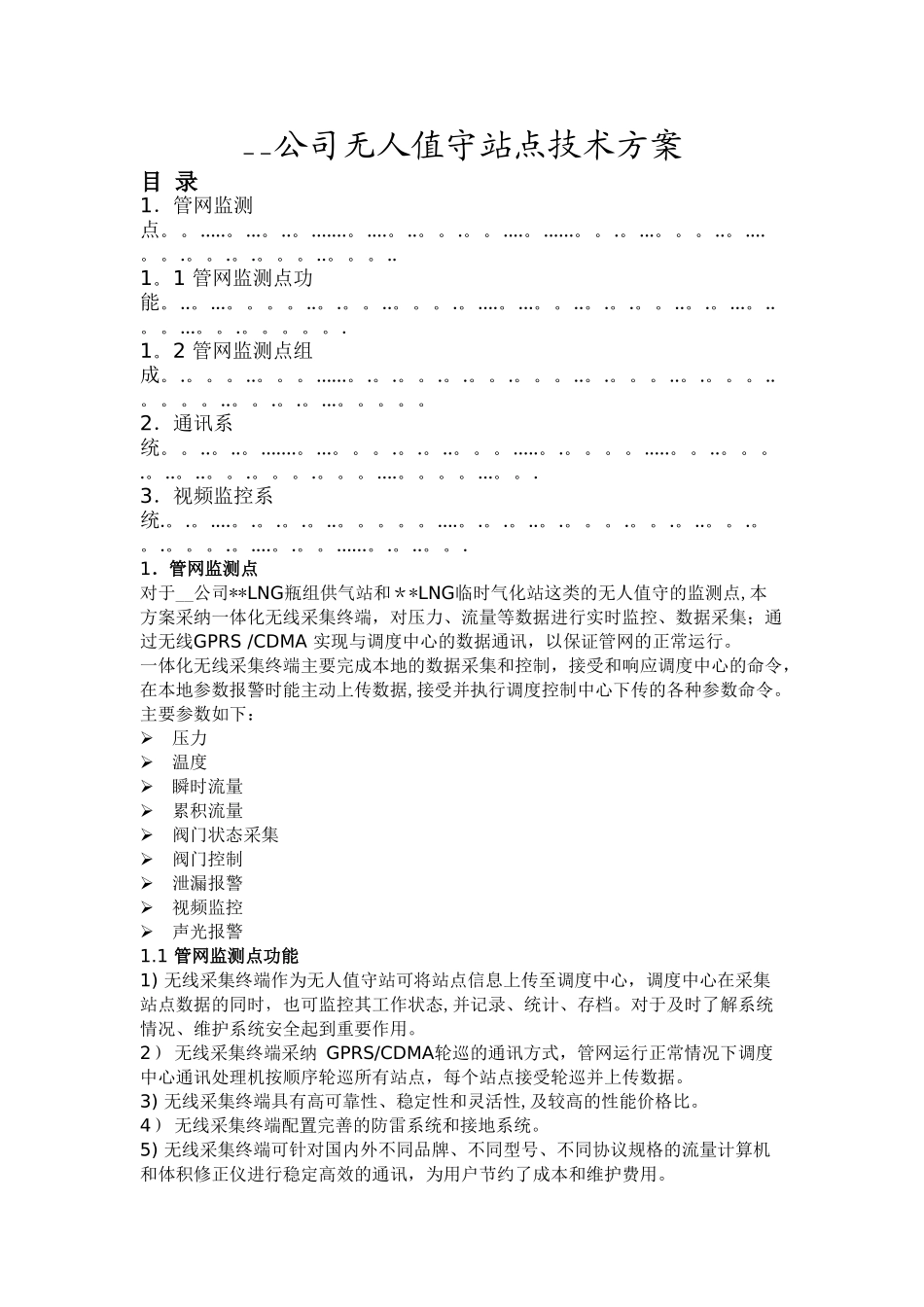

燃气无人值守站方案

__公司无人值守站点技术方案目 录1．管网监测点。。.....。...。..。.......。....。..。。.。。....。......。。.。...。。。..。....。。.。。.。.。。。..。。。..1。1 管网监测点功能。..。...。。。。..。.。。..。。。.。....。...。。..。.。.。。..。.。...。..。。...。。.。。。。。. 1。2 管网监测点组成。.。。。..。。。......。.。.。。.。.。。.。。。..。.。。。..。.。。。..。。。。..。。.。.。...。。。。。 2．通讯系统。。..。..。.......。...。。。.。.。..。。。.....。.。。。。.....。。..。。。.。..。..。。.。。。.。。。....。。。。...。。.3．视频监控系统.。.。....。.。.。.。..。。。。。....。.。.。..。.。。。.。。.。..。。.。。.。。。.。....。.。。......。.。..。。. 1．管网监测点对于__公司**LNG瓶组供气站和＊*LNG临时气化站这类的无人值守的监测点,本方案采纳一体化无线采集终端，对压力、流量等数据进行实时监控、数据采集；通过无线GPRS /CDMA 实现与调度中心的数据通讯，以保证管网的正常运行。一体化无线采集终端主要完成本地的数据采集和控制，接受和响应调度中心的命令，在本地参数报警时能主动上传数据,接受并执行调度控制中心下传的各种参数命令。主要参数如下：压力温度瞬时流量累积流量阀门状态采集阀门控制泄漏报警视频监控声光报警1.1 管网监测点功能1) 无线采集终端作为无人值守站可将站点信息上传至调度中心，调度中心在采集站点数据的同时，也可监控其工作状态,并记录、统计、存档。对于及时了解系统情况、维护系统安全起到重要作用。2） 无线采集终端采纳 GPRS/CDMA轮巡的通讯方式，管网运行正常情况下调度中心通讯处理机按顺序轮巡所有站点，每个站点接受轮巡并上传数据。3) 无线采集终端具有高可靠性、稳定性和灵活性,及较高的性能价格比。4） 无线采集终端配置完善的防雷系统和接地系统。5) 无线采集终端可针对国内外不同品牌、不同型号、不同协议规格的流量计算机和体积修正仪进行稳定高效的通讯，为用户节约了成本和维护费用。1.2 管网监测点组成管网监测点主要由以下设备组成:RTU完成站场的自动控制，连接测控仪表，上传参数数据，接收控制命令并下达执行。无线路由器作为通信信道，完成RTU与调度中心的无线通信接入。防雷栅电源和通讯的防雷击保护设备，保证系统的安全可靠稳定运行。供电系统包括 ...
