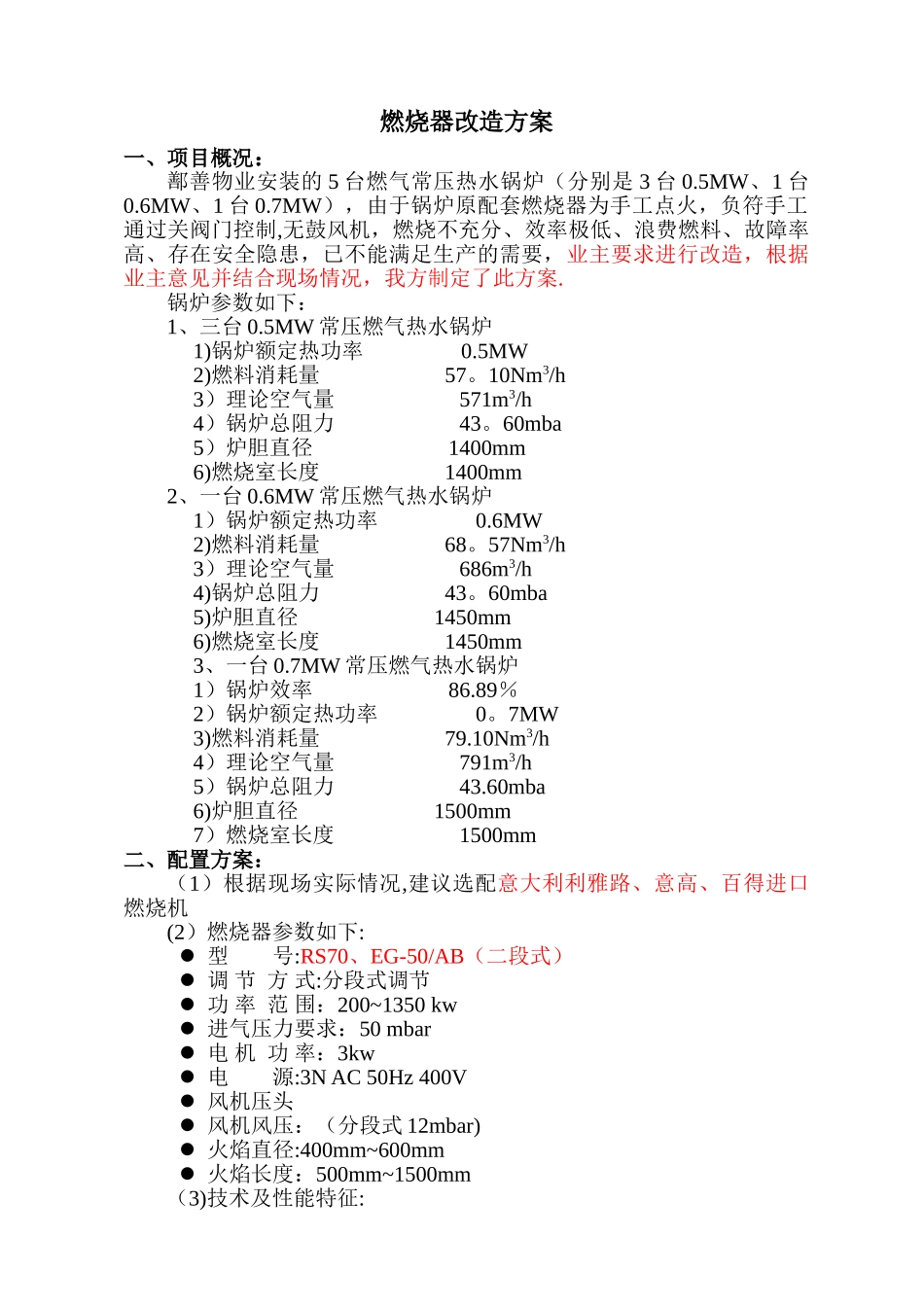

燃烧器改造方案

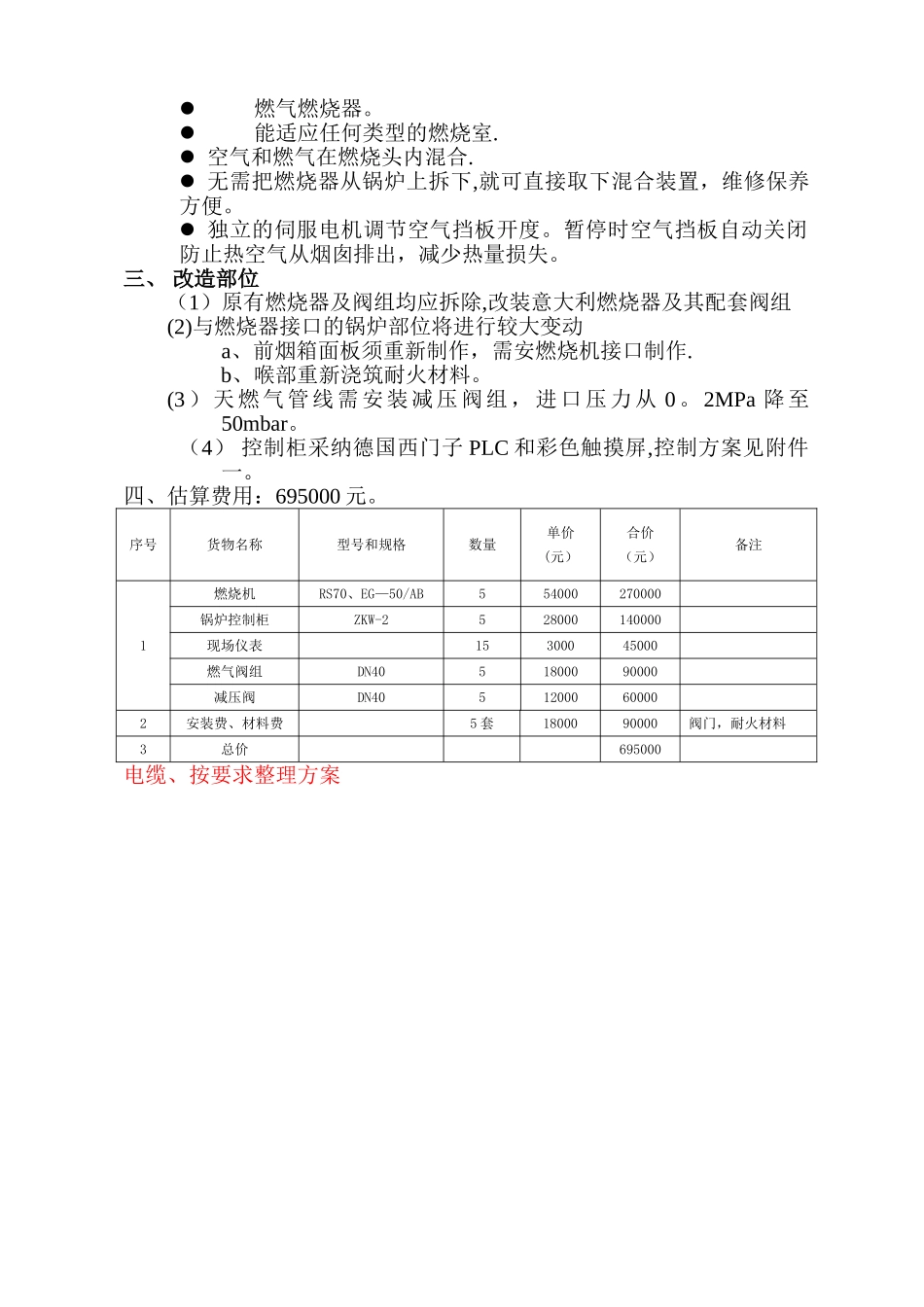

燃烧器改造方案一、项目概况：鄯善物业安装的 5 台燃气常压热水锅炉（分别是 3 台 0.5MW、1 台0.6MW、1 台 0.7MW），由于锅炉原配套燃烧器为手工点火，负符手工通过关阀门控制,无鼓风机，燃烧不充分、效率极低、浪费燃料、故障率高、存在安全隐患，已不能满足生产的需要，业主要求进行改造，根据业主意见并结合现场情况，我方制定了此方案.锅炉参数如下：1、三台 0.5MW 常压燃气热水锅炉1)锅炉额定热功率 0.5MW2)燃料消耗量 57。10Nm3/h3）理论空气量 571m3/h4）锅炉总阻力 43。60mba 5）炉胆直径 1400mm6)燃烧室长度 1400mm2、一台 0.6MW 常压燃气热水锅炉1）锅炉额定热功率 0.6MW2)燃料消耗量 68。57Nm3/h3）理论空气量 686m3/h4)锅炉总阻力 43。60mba 5)炉胆直径 1450mm6)燃烧室长度 1450mm3、一台 0.7MW 常压燃气热水锅炉1）锅炉效率 86.89％2）锅炉额定热功率 0。7MW3)燃料消耗量 79.10Nm3/h4）理论空气量 791m3/h5）锅炉总阻力 43.60mba 6)炉胆直径 1500mm7）燃烧室长度 1500mm二、配置方案：（1）根据现场实际情况,建议选配意大利利雅路、意高、百得进口燃烧机(2）燃烧器参数如下: 型 号:RS70、EG-50/AB（二段式） 调 节 方 式:分段式调节 功 率 范 围：200~1350 kw 进气压力要求：50 mbar 电 机 功 率：3kw 电 源:3N AC 50Hz 400V 风机压头  风机风压：（分段式 12mbar) 火焰直径:400mm~600mm 火焰长度：500mm~1500mm（3)技术及性能特征:燃气燃烧器。能适应任何类型的燃烧室. 空气和燃气在燃烧头内混合. 无需把燃烧器从锅炉上拆下,就可直接取下混合装置，维修保养方便。 独立的伺服电机调节空气挡板开度。暂停时空气挡板自动关闭防止热空气从烟囱排出，减少热量损失。三、 改造部位（1）原有燃烧器及阀组均应拆除,改装意大利燃烧器及其配套阀组(2)与燃烧器接口的锅炉部位将进行较大变动a、前烟箱面板须重新制作，需安燃烧机接口制作.b、喉部重新浇筑耐火材料。(3）天燃气管线需安装减压阀组，进口压力从 0。2MPa 降至50mbar。（4） 控制柜采纳德国西门子 PLC 和彩色触摸屏,控制方案见附件一。四、估算费用：695000 元。序号货物名称型号和规格数量单价(元）合价（元）备注1燃烧机RS70、EG—50/AB554000270000锅炉控制柜ZKW-2528000140000现场仪表 15300045000燃气阀组DN4051800090000减压阀DN40512000600002安装费、材料费5 套1800090000阀门，耐火材料3总价695000电缆、按要求整理方案
