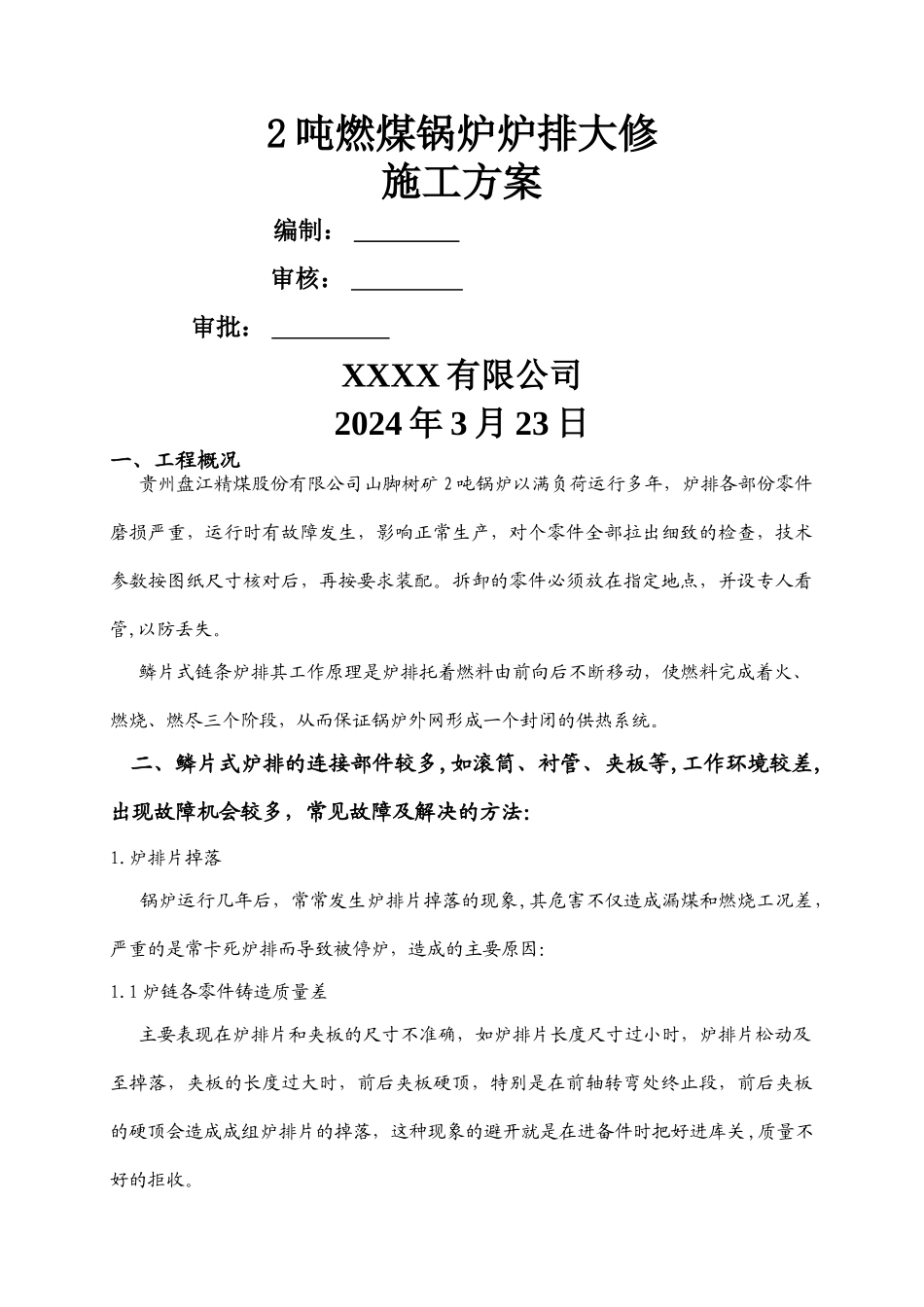

2 吨燃煤锅炉炉排大修施工方案编制: 审核: 审批: XXXX 有限公司2024 年 3 月 23 日一、工程概况 贵州盘江精煤股份有限公司山脚树矿 2 吨锅炉以满负荷运行多年,炉排各部份零件磨损严重,运行时有故障发生,影响正常生产,对个零件全部拉出细致的检查,技术参数按图纸尺寸核对后,再按要求装配。拆卸的零件必须放在指定地点,并设专人看管,以防丢失。 鳞片式链条炉排其工作原理是炉排托着燃料由前向后不断移动,使燃料完成着火、燃烧、燃尽三个阶段,从而保证锅炉外网形成一个封闭的供热系统。 二、鳞片式炉排的连接部件较多,如滚筒、衬管、夹板等,工作环境较差,出现故障机会较多,常见故障及解决的方法:1.炉排片掉落 锅炉运行几年后,常常发生炉排片掉落的现象,其危害不仅造成漏煤和燃烧工况差,严重的是常卡死炉排而导致被停炉,造成的主要原因:1.1 炉链各零件铸造质量差 主要表现在炉排片和夹板的尺寸不准确,如炉排片长度尺寸过小时,炉排片松动及至掉落,夹板的长度过大时,前后夹板硬顶,特别是在前轴转弯处终止段,前后夹板的硬顶会造成成组炉排片的掉落,这种现象的避开就是在进备件时把好进库关 ,质量不好的拒收。1.2串条拉紧力不足 造成这一问题的主要原因是外套衬管尺寸过小或串条两端松动,均促使两夹板尺寸的变动,引起炉排片的掉落,因此,串条组装衬管及滚筒时,两端必须拧紧并加销子。1.3链条长度的尺寸相对 过大相邻两链条的长度过大时,炉排前轴下部转弯起始处,由于拉紧相对长度发生变化,两夹板横向间距过大引起炉排片倾斜及至掉落,当出现炉排片掉落时,因燃层出现孔洞或在出渣处捡到炉排片二及时发现,此时应拆掉前挡风门,从炉排前部两侧观察并检出炉排片,当确信炉链内部没有掉落,查找原因处理妥当后,再重新组装炉排片.2。炉排卡死 炉排卡死是炉链故障的又一种常见现象.引起的主要原因是煤中混杂的金属等硬物及修理质量差等造成的,常见的有:2。1 煤中加杂的石块、金属等硬物夹在炉排两侧密封处或炉排片掉落造成卡死,且炉排片掉落的空当正是挡渣器前端卡住炉排。2。2 侧墙板后部炉链倾斜处的侧压板,因与支架连接采纳一个螺栓,且前后压板间存在间隙,当积渣严重或其他原因挤压时,极易造成压板的转动而卡死炉链。2.3 炉底的细灰不能及时清理而拖住链条造成炉排负荷过重而卡死.要求当班的人员按要求操作拉灰器进行卸灰,每年停炉后对所有的都要进行彻底的检修。2.4 炉排松紧度不合适。当炉排...
