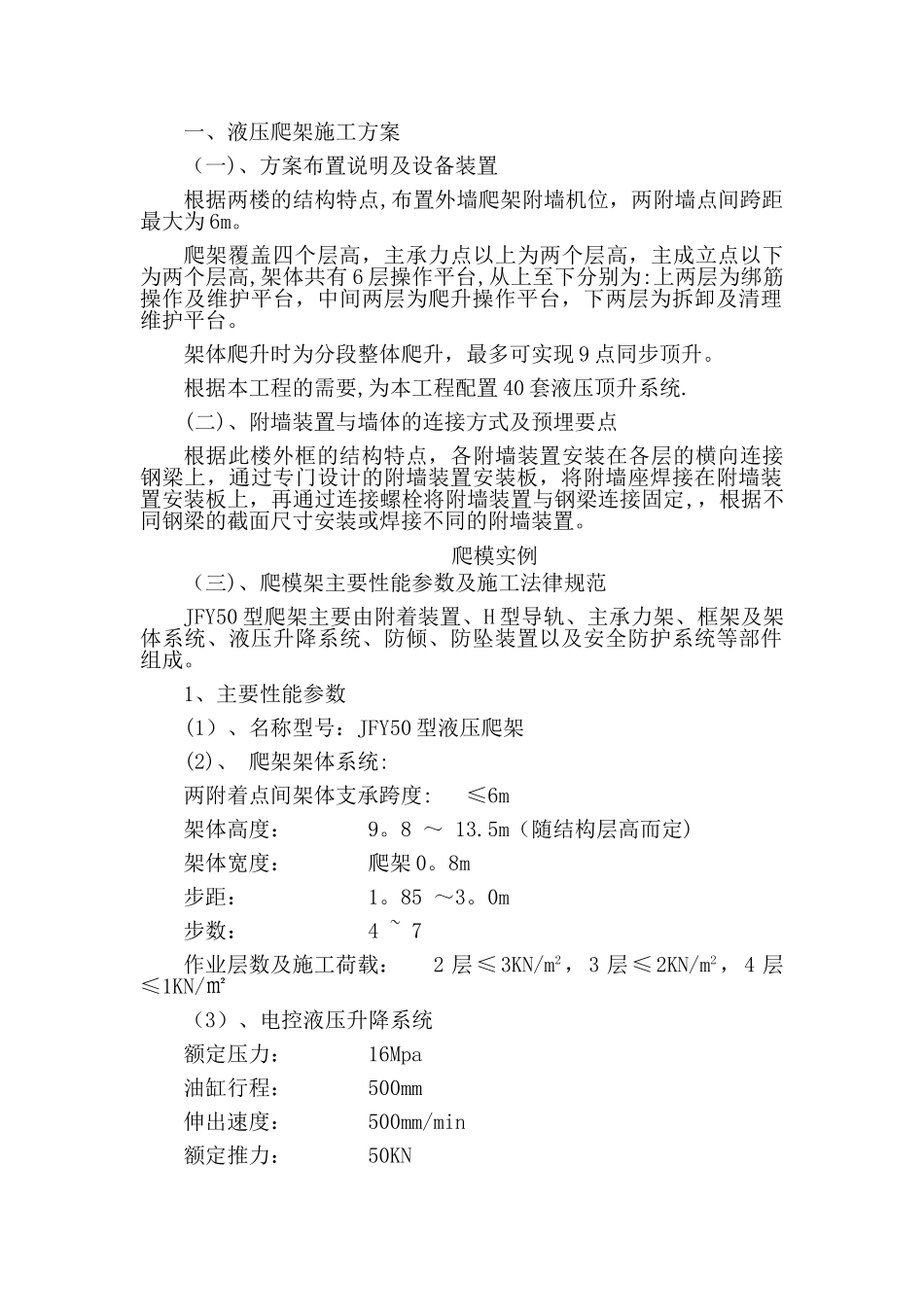

爬架施工方案31421_第1页
1/8

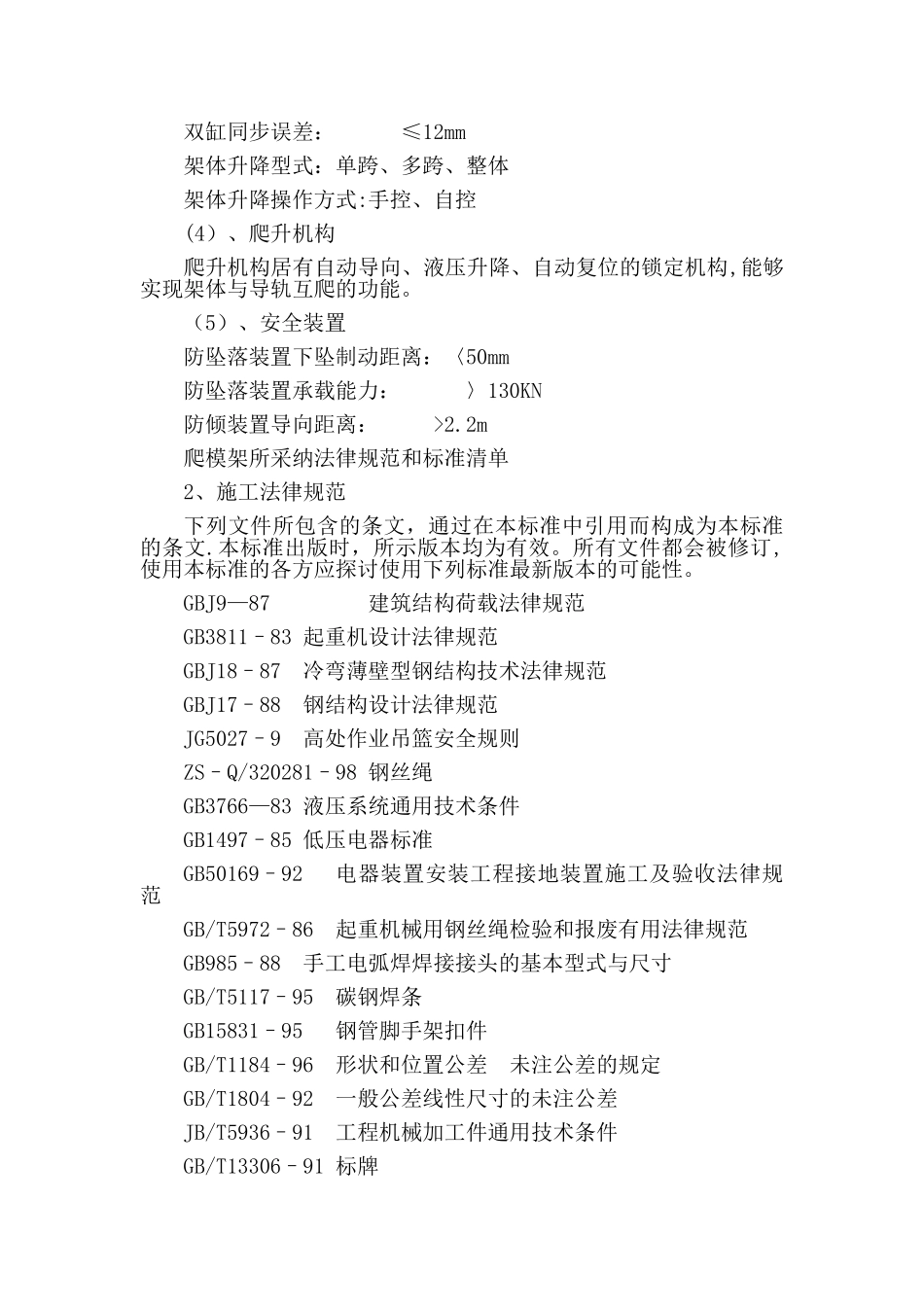

爬架施工方案31421_第2页
2/8

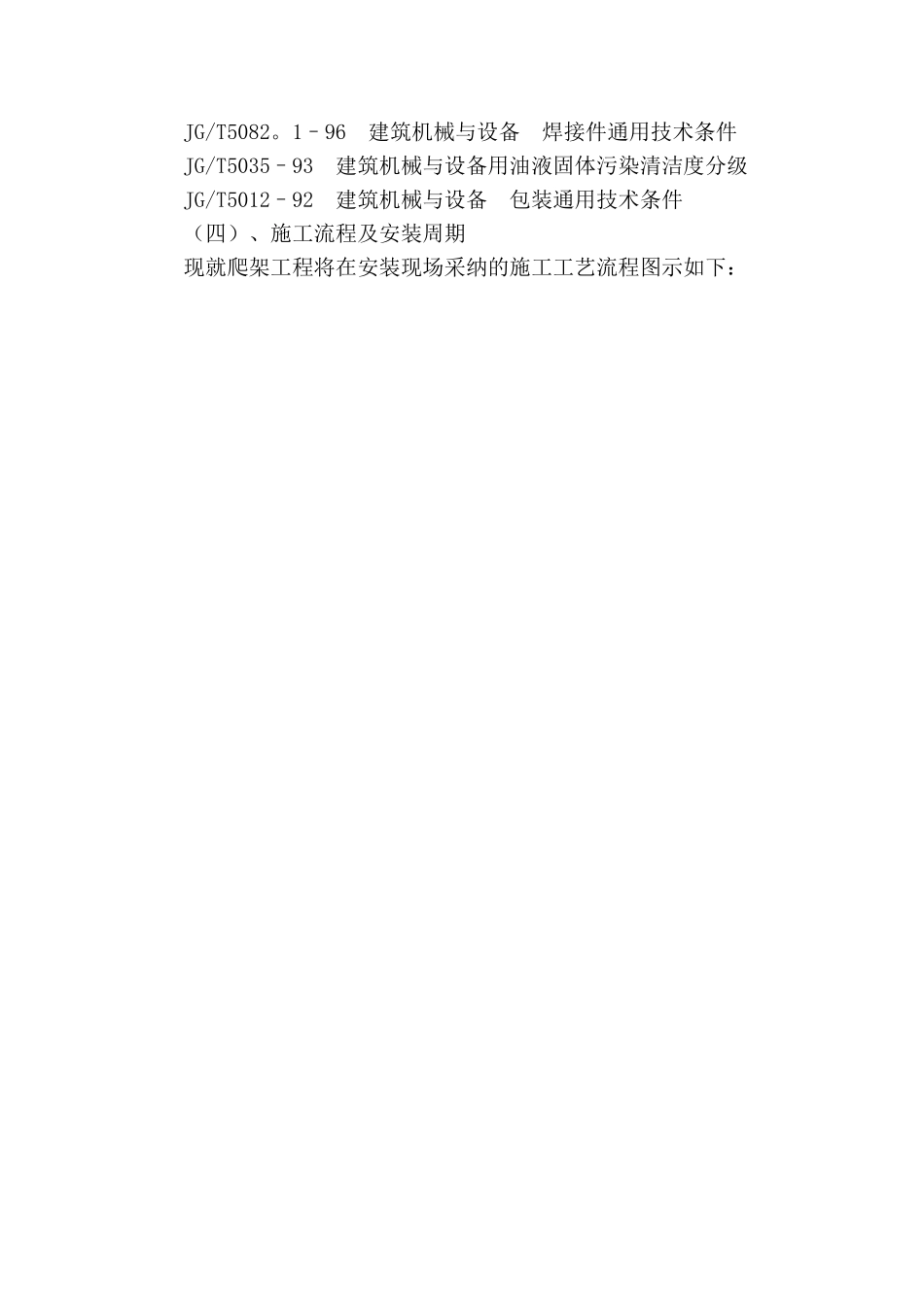

爬架施工方案31421_第3页
3/8
一、液压爬架施工方案(一)、方案布置说明及设备装置根据两楼的结构特点,布置外墙爬架附墙机位,两附墙点间跨距最大为 6m。爬架覆盖四个层高,主承力点以上为两个层高,主成立点以下为两个层高,架体共有 6 层操作平台,从上至下分别为:上两层为绑筋操作及维护平台,中间两层为爬升操作平台,下两层为拆卸及清理维护平台。架体爬升时为分段整体爬升,最多可实现 9 点同步顶升。根据本工程的需要,为本工程配置 40 套液压顶升系统.(二)、附墙装置与墙体的连接方式及预埋要点根据此楼外框的结构特点,各附墙装置安装在各层的横向连接钢梁上,通过专门设计的附墙装置安装板,将附墙座焊接在附墙装置安装板上,再通过连接螺栓将附墙装置与钢梁连接固定,,根据不同钢梁的截面尺寸安装或焊接不同的附墙装置。爬模实例(三)、爬模架主要性能参数及施工法律规范JFY50 型爬架主要由附着装置、H 型导轨、主承力架、框架及架体系统、液压升降系统、防倾、防坠装置以及安全防护系统等部件组成。1、主要性能参数(1)、名称型号:JFY50 型液压爬架(2)、 爬架架体系统:两附着点间架体支承跨度:≤6m架体高度:9。8 ~ 13.5m(随结构层高而定)架体宽度:爬架 0。8m 步距:1。85 ~3。0m步数:4 ~ 7作业层数及施工荷载:2 层≤3KN/m2,3 层≤2KN/m2,4 层≤1KN/㎡(3)、电控液压升降系统额定压力:16Mpa油缸行程:500mm伸出速度:500mm/min额定推力:50KN双缸同步误差:≤12mm架体升降型式:单跨、多跨、整体架体升降操作方式:手控、自控(4)、爬升机构爬升机构居有自动导向、液压升降、自动复位的锁定机构,能够实现架体与导轨互爬的功能。(5)、安全装置防坠落装置下坠制动距离:〈50mm防坠落装置承载能力:〉130KN防倾装置导向距离:>2.2m爬模架所采纳法律规范和标准清单2、施工法律规范下列文件所包含的条文,通过在本标准中引用而构成为本标准的条文.本标准出版时,所示版本均为有效。所有文件都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GBJ9—87 建筑结构荷载法律规范GB3811–83 起重机设计法律规范GBJ18–87冷弯薄壁型钢结构技术法律规范GBJ17–88钢结构设计法律规范JG5027–9高处作业吊篮安全规则ZS–Q/320281–98 钢丝绳GB3766—83 液压系统通用技术条件GB1497–85 低压电器标准GB50169–92电器装置安装工程接地装置施工及验收法律规范GB/T5972–86起重机械用钢丝绳检验和报废有用法律规范GB985–88手工电弧...
