爬模施工方案

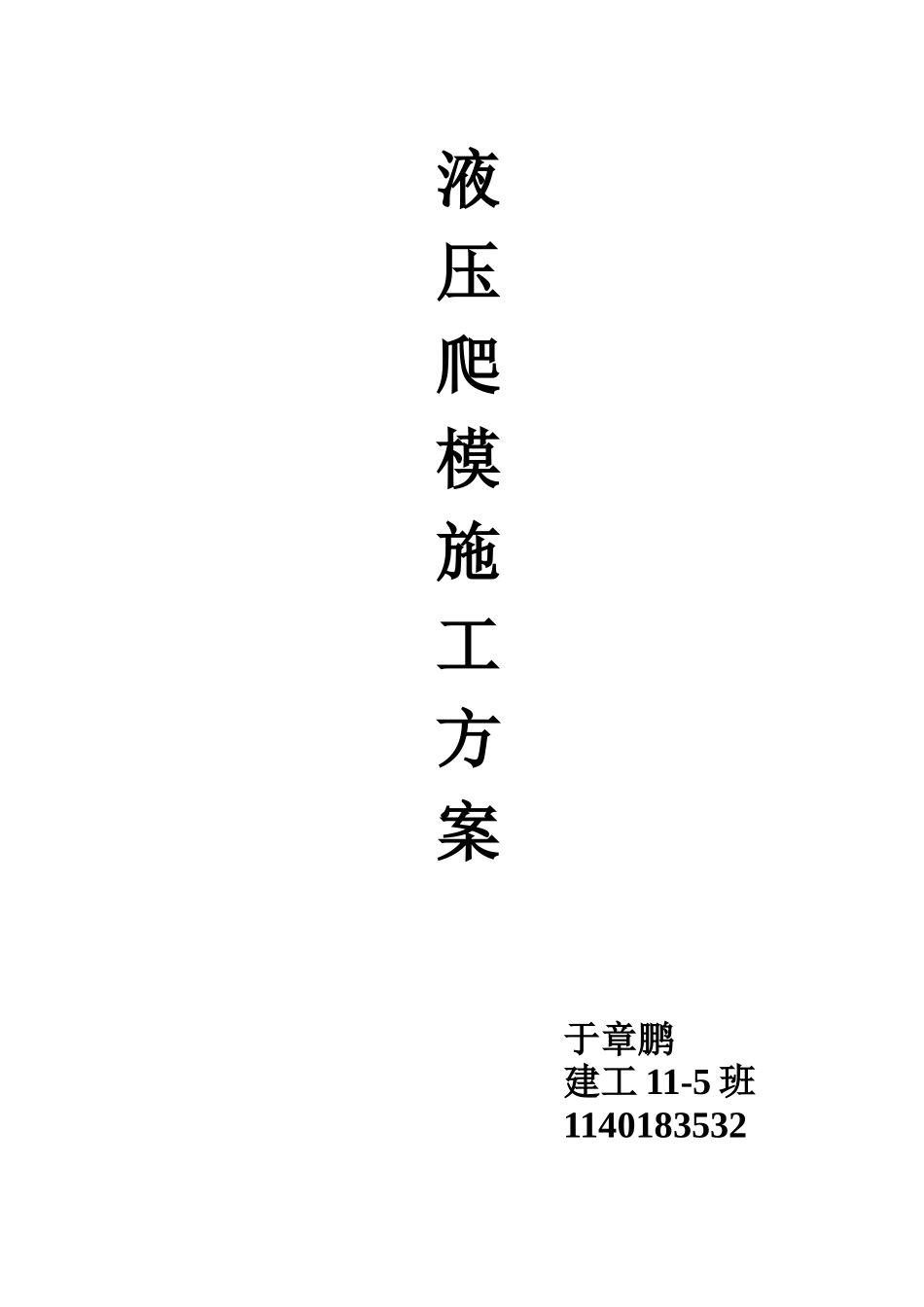

爬模施工方案_第1页
1/19
爬模施工方案_第2页
2/19
爬模施工方案_第3页
3/19
液压爬模施工方案于章鹏建工 11-5 班1140183532液压爬模施工方案一.核心筒工程概况略二.液压爬模施工简介2.1 爬升模板的原理爬升模板是依附在建筑结构上,随着结构施工而逐层上升的一种模板体系,当结构工程混凝土达到拆模强度而脱模后,模板不落地,依靠机械设备和支承物将模板和爬模装置向上爬升一层,定位紧固,反复循环施工.爬模是适用于高层建筑或高耸构造物现浇钢筋混凝土结构施工的先进模板工艺。2。2 爬升模板的特点液压爬升模板是滑模和支模相结合的一种新工艺,它吸收了支模工艺按常规方法浇注混凝土,劳动组织和施工管理简便,受外界条件的制约少,混凝土表面质量易于保证等优点,又避开了滑模施工常见的缺陷,施工偏差可逐层消除。在爬升方法上它同滑模工艺一样,提升架、模板、操作平台及吊架等以液压千斤顶为动力自行向上爬升,无需塔吊反复装拆,也不要搭设脚手架,钢筋绑扎随升随绑,操作方法安全,一项工程完成后,模板、爬模装置及液压设备可继续在其它工程通用,周转使用次数多.采纳液压爬模工艺将立面结构施工简单化,节约了按常规施工所需的大量反复装拆所用的塔吊运输,使塔吊有更多的时间保证钢筋和其它材料的运输。液压爬模工艺在N 层安装即可在 N 层实现爬模。爬模可节约模板堆放场地,对于在城市中心施工场地狭窄的项目有明显的优越性。液压爬模的施工现场文明,在工程质量、安全生产、施工进度和经济效益等方面均有良好的保证。液压爬模适用于全剪力墙结构、框架结构核心筒、钢结构核心筒,高耸构造物、桥墩、巨形柱等。2.3 本工程核心筒模板施工拟采纳如下方案本工程采纳的是一种新型液压爬模施工工艺,以100KN 液压千斤顶为爬升动力,Φ102X7.5 钢管为工具式支承杆,以达到一定强度的结构墙体(柱体)为支承体,带动模板及爬模装置一起向上爬升.爬升一层墙体,浇筑一层楼板,以确保结构的整体性。这也是本工艺比其它爬模(楼板滞后若干层浇筑)具有显著优越性的地方。核心筒墙体模板及主要承重梁施工采纳液压整体爬升模板系统。2.4 爬升模板体系的组成①,模板系统 由定型组合大钢模板、角模、钢背楞及穿墙螺栓、铸钢螺母、铸钢垫片等组成。全钢大模板面板全部铣边处理,保证模板拼缝不漏浆.②,液压提升系统 由提升架立柱、横梁、斜撑、围圈、千斤顶、支承杆、液压控制台、各种孔径的油管及阀门、接头等组成。液压千斤顶为江都揽月机械有限公司专利产品.③,操作平台系统 由操作平台、中间平台、上操作平台、...
