物料提升机安装及拆除方案

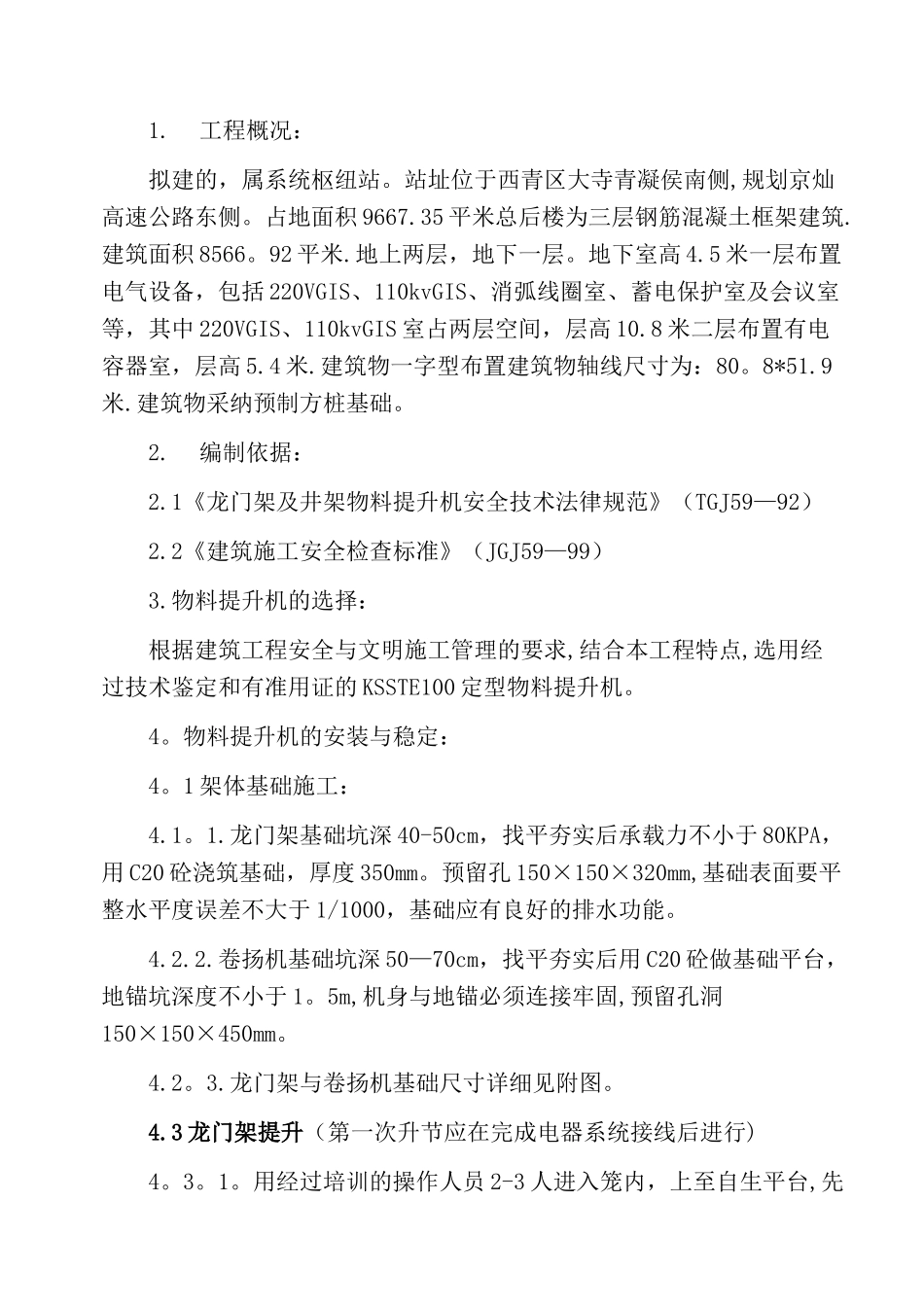

1.工程概况：拟建的，属系统枢纽站。站址位于西青区大寺青凝侯南侧,规划京灿高速公路东侧。占地面积 9667.35 平米总后楼为三层钢筋混凝土框架建筑.建筑面积 8566。92 平米.地上两层，地下一层。地下室高 4.5 米一层布置电气设备，包括 220VGIS、110kvGIS、消弧线圈室、蓄电保护室及会议室等，其中 220VGIS、110kvGIS 室占两层空间，层高 10.8 米二层布置有电容器室，层高 5.4 米.建筑物一字型布置建筑物轴线尺寸为：80。8*51.9米.建筑物采纳预制方桩基础。2.编制依据：2.1《龙门架及井架物料提升机安全技术法律规范》（TGJ59—92）2.2《建筑施工安全检查标准》（JGJ59—99） 3.物料提升机的选择：根据建筑工程安全与文明施工管理的要求,结合本工程特点,选用经过技术鉴定和有准用证的 KSSTE100 定型物料提升机。4。物料提升机的安装与稳定：4。1 架体基础施工：4.1。1.龙门架基础坑深 40-50cm，找平夯实后承载力不小于 80KPA，用 C20 砼浇筑基础，厚度 350mm。预留孔 150×150×320mm,基础表面要平整水平度误差不大于 1/1000，基础应有良好的排水功能。4.2.2.卷扬机基础坑深 50—70cm，找平夯实后用 C20 砼做基础平台，地锚坑深度不小于 1。5m,机身与地锚必须连接牢固,预留孔洞150×150×450mm。4.2。3.龙门架与卷扬机基础尺寸详细见附图。4.3 龙门架提升（第一次升节应在完成电器系统接线后进行)4。3。1。用经过培训的操作人员 2-3 人进入笼内，上至自生平台,先放松钢丝绳用自升吊臂将左轮系支座 I 与标准节用 16×55mm 螺栓紧固牢固,挂好吊钩后，平台的操作者在将紧固好的标准节吊进自升平台与左立柱安装牢固。用同样工艺组装好右立柱。4。3。2。再轮系支柱 I 和轮系支座 II 之间按上支撑杆,调整好立柱导块与平台滑轮的间隙为 3—5mm，安装好钢丝绳，操作人员离开自升平台及吊笼后，接通电源。此时吊笼即可上升,将自升平台送上一层，吊笼停稳后操作人员方可打开笼门进入上至自升平台再次升节。4.3。3。升节完成后，再进行停层座的安装,先将吊笼升到预定高度上打开吊笼门操作人员进入笼内，将停层座安装牢固.4。3.4.架体安装到所需高度安装外围护栏和防护门，接通楼层信号超载保护装置和上限位开关,并进行调试.为保证坠落器的正确动作，必须保证各标准节抱管在同一直线上.4.3。5。每次升节完毕后，应重新进行各限位开关的调试，升高后应进行可视线缆的调整，保证随动部分长度大于二分之一架体高度。4。4....
