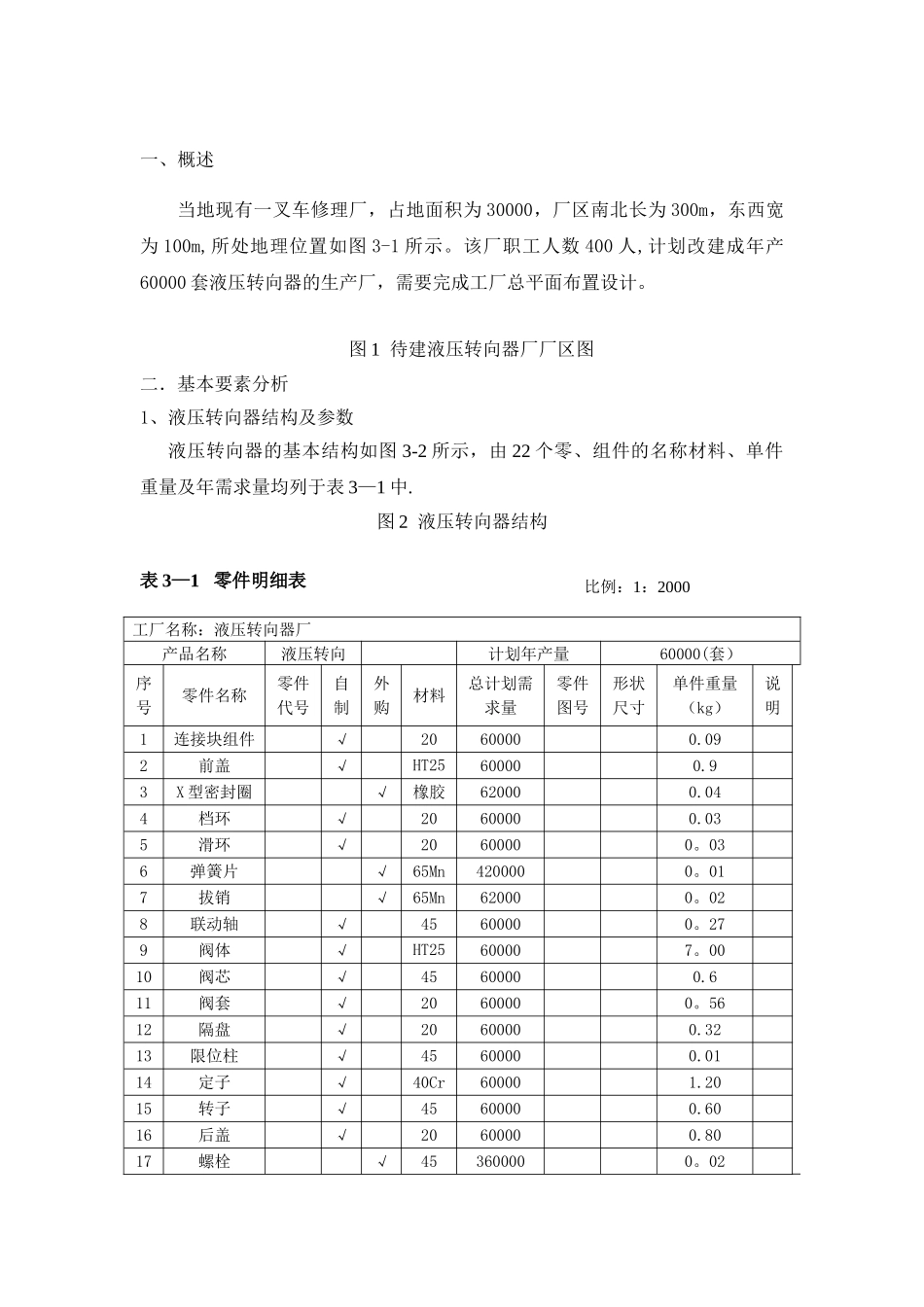

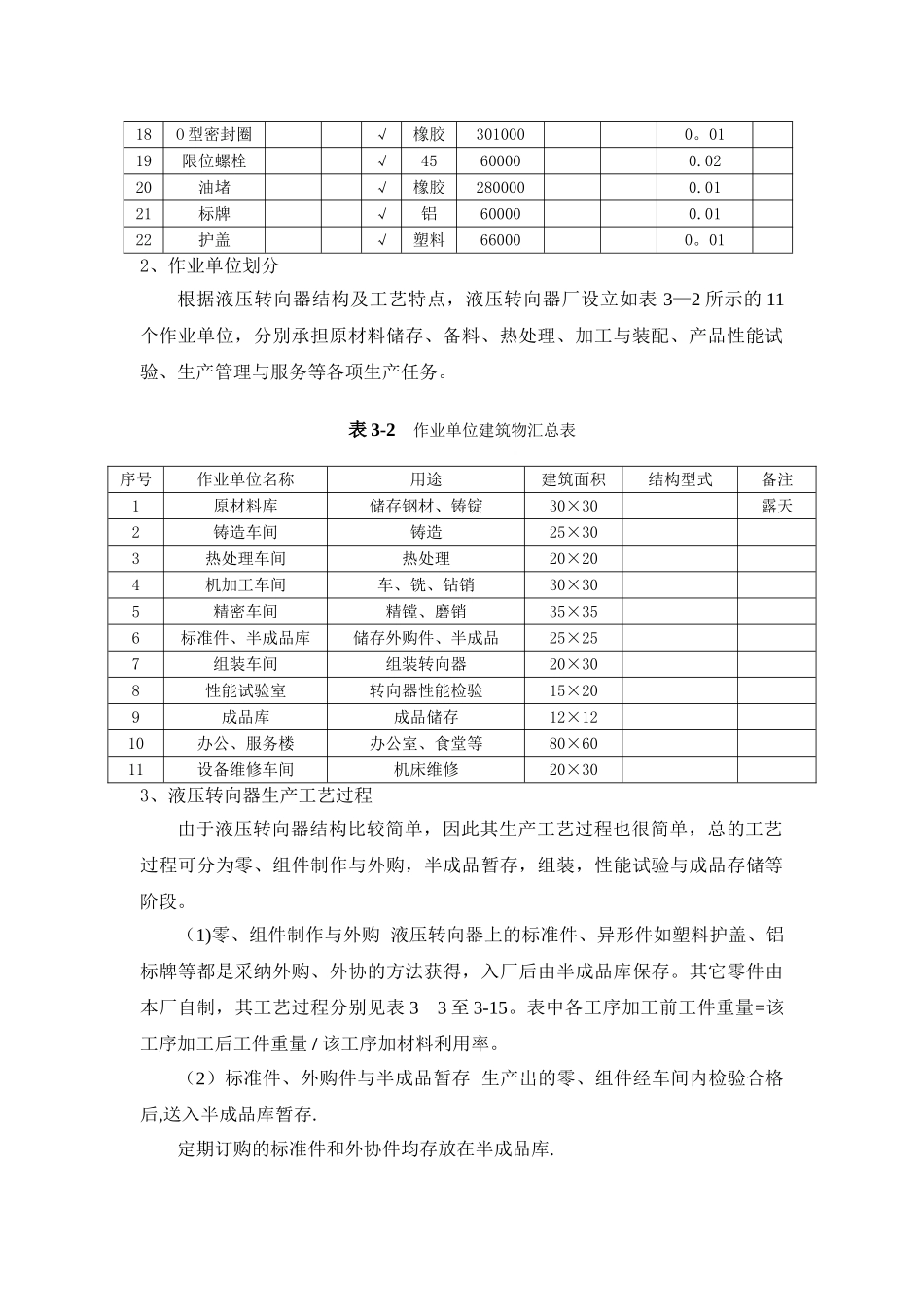

长 沙 学 院 CHANGSHA UNIVERSITY物流工程课程设计报告学生姓名： 周宇 学 号 2024094105 学生姓名： 张鑫 学 号： 2024094112 系 部: 工商管理系 专 业： 物流管理 题 目： 液压转向器厂总平面布置设计 指导老师： 职称: 2011 年 5 月 10 日目 录一、概述..................................................0二． 基本要素分析 .......................................... 0 1 、液压转向器结构及参数 ................................ 0 2 、作业单位划分 ........................................ 1 3 、液压转向器生产工艺过程 .............................. 1 三．物流分析 .............................................. 5 1 ．产品工艺过程分析 .................................... 5 2 ．物流强度分析 ........................................ 9 四．作业单位相互关系分析 ................................. 10 五．作业单位位置相关分析 ................................. 12 六．作业单位面积相关分析 ................................. 13 七．工厂总平面布置图 ..................................... 13 八．总结 ................................................. 14 一、概述当地现有一叉车修理厂，占地面积为 30000，厂区南北长为 300m，东西宽为 100m,所处地理位置如图 3-1 所示。该厂职工人数 400 人,计划改建成年产60000 套液压转向器的生产厂，需要完成工厂总平面布置设计。图 1 待建液压转向器厂厂区图二．基本要素分析1、液压转向器结构及参数液压转向器的基本结构如图 3-2 所示，由 22 个零、组件的名称材料、单件重量及年需求量均列于表 3—1 中.图 2 液压转向器结构表 3—1 零件明细表工厂名称：液压转向器厂产品名称液压转向计划年产量60000(套）序号零件名称零件代号自制外购材料总计划需求量零件图号形状尺寸单件重量（kg）说明1 连接块组件√20600000.092前盖√HT250600000.93X 型密封圈√橡胶620000.044档环√20600000.035滑环√20600000。036弹簧片√65Mn4200000。017拔销√65Mn620000。028联动轴√45600000。279阀体√HT250600007。0010阀芯√45600000.611阀套√20600000。5612隔盘√20600000.3213限位柱√45600000.0114定子√40Cr600001.2015转子√45600000.6016后盖√20600000.8017螺栓√45...
