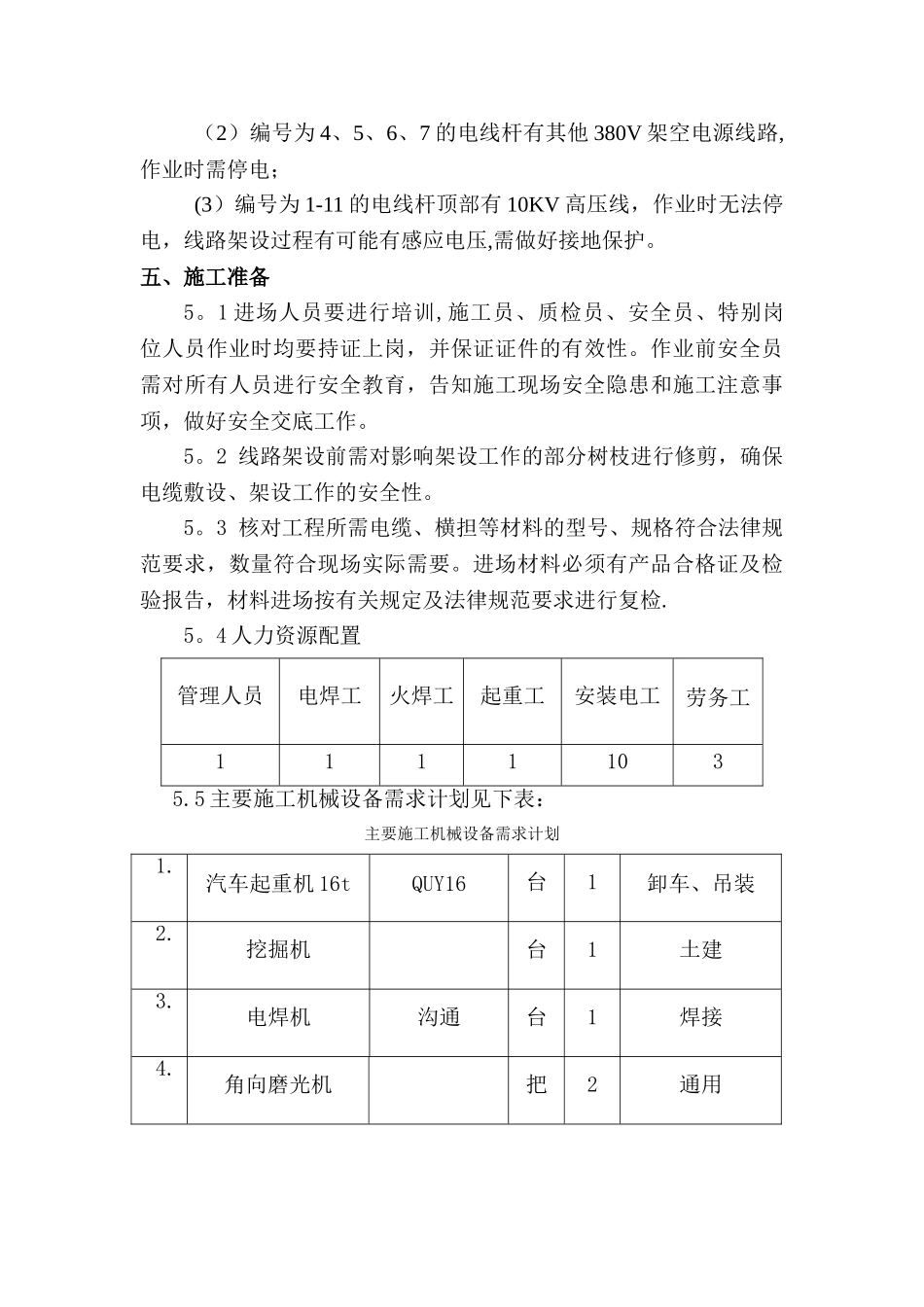

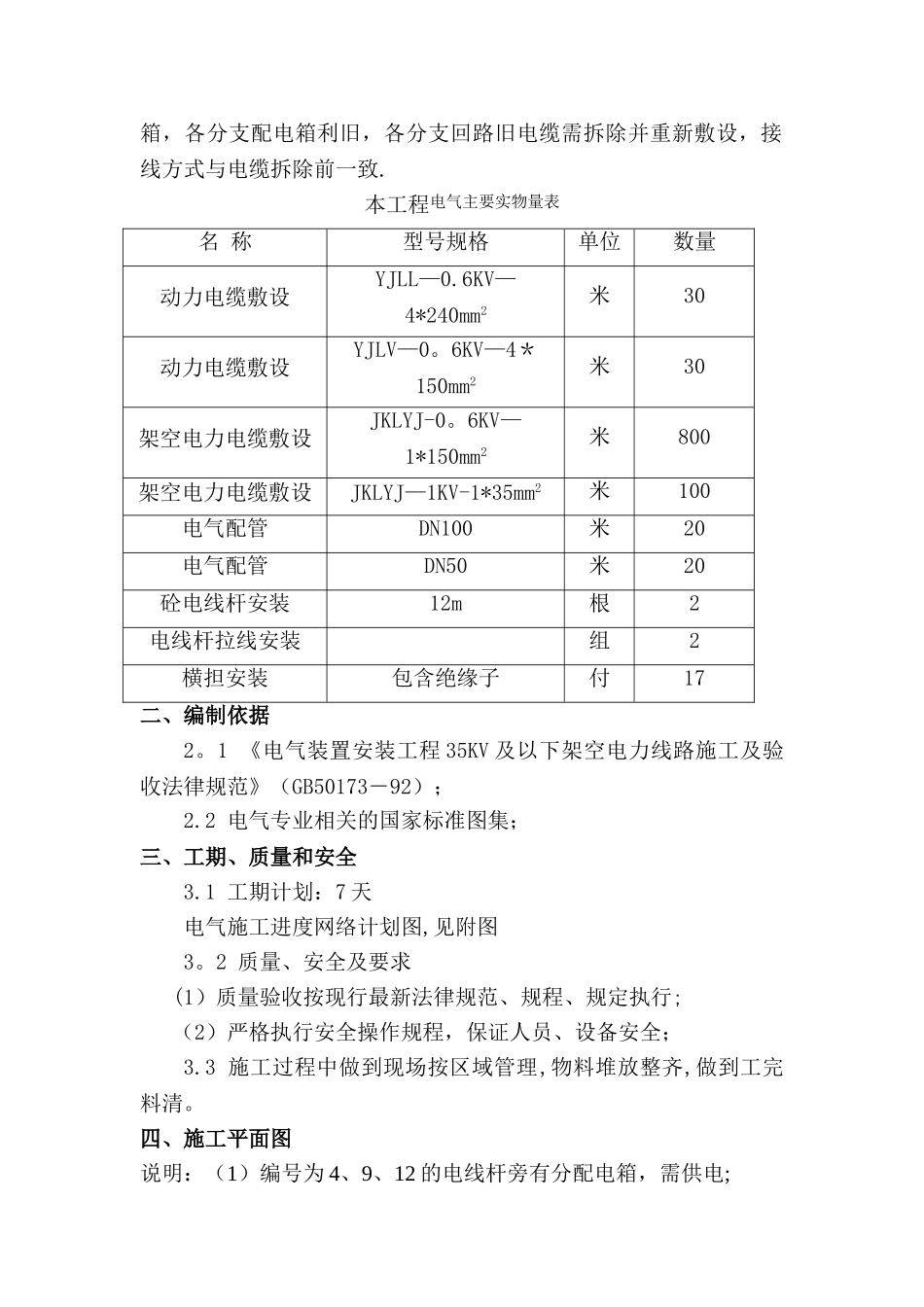

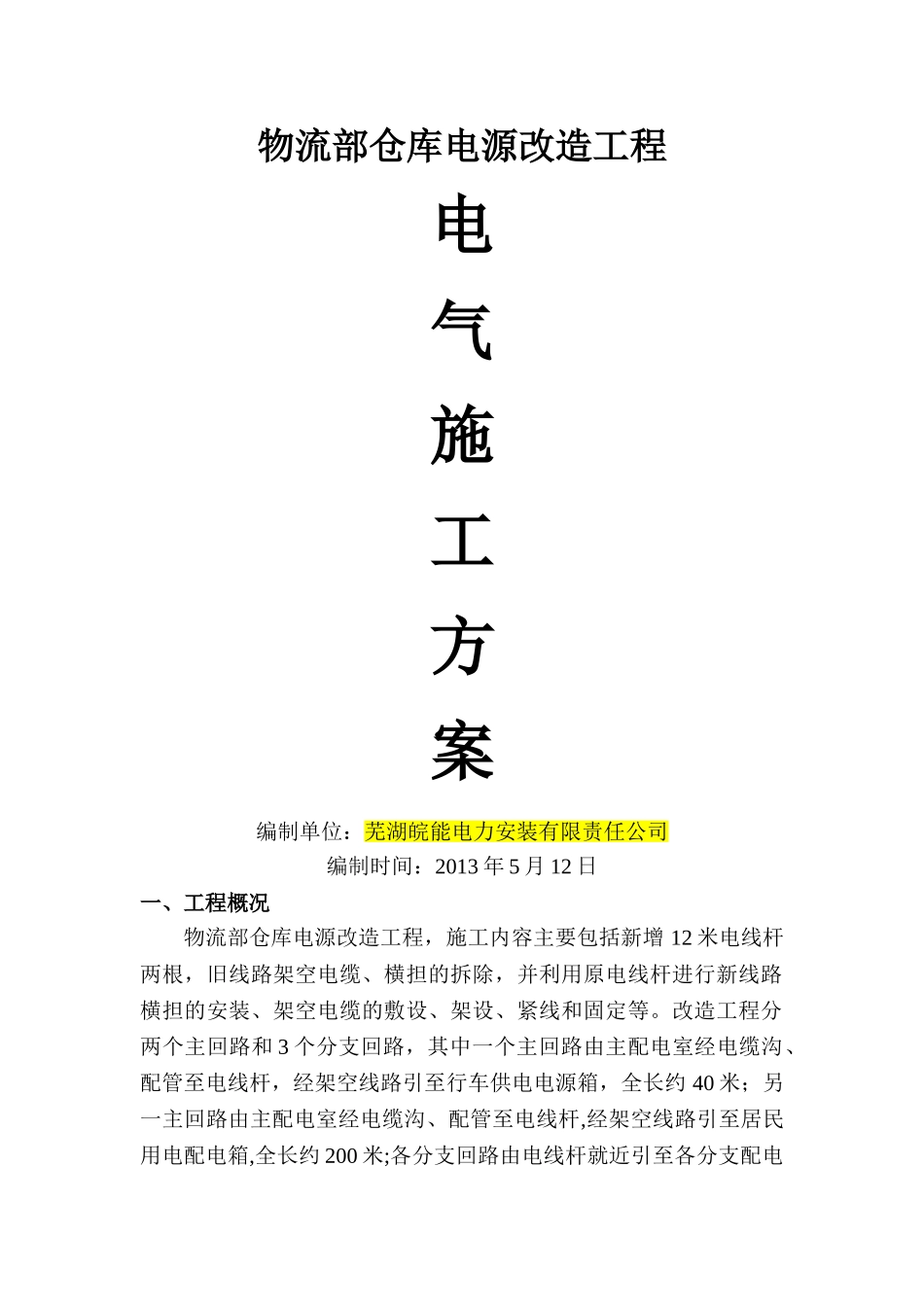

物流部仓库电源改造工程电气施工方案编制单位:芜湖皖能电力安装有限责任公司编制时间:2013 年 5 月 12 日一、工程概况物流部仓库电源改造工程,施工内容主要包括新增 12 米电线杆两根,旧线路架空电缆、横担的拆除,并利用原电线杆进行新线路横担的安装、架空电缆的敷设、架设、紧线和固定等。改造工程分两个主回路和 3 个分支回路,其中一个主回路由主配电室经电缆沟、配管至电线杆,经架空线路引至行车供电电源箱,全长约 40 米;另一主回路由主配电室经电缆沟、配管至电线杆,经架空线路引至居民用电配电箱,全长约 200 米;各分支回路由电线杆就近引至各分支配电箱,各分支配电箱利旧,各分支回路旧电缆需拆除并重新敷设,接线方式与电缆拆除前一致.本工程电气主要实物量表名 称型号规格单位数量动力电缆敷设YJLL—0.6KV—4*240mm2米30动力电缆敷设YJLV—0。6KV—4*150mm2米30架空电力电缆敷设JKLYJ-0。6KV—1*150mm2米800架空电力电缆敷设JKLYJ—1KV-1*35mm2米100电气配管DN100米20电气配管DN50米20砼电线杆安装12m根2电线杆拉线安装组2横担安装包含绝缘子付17二、编制依据2。1 《电气装置安装工程 35KV 及以下架空电力线路施工及验收法律规范》(GB50173-92);2.2 电气专业相关的国家标准图集;三、工期、质量和安全3.1 工期计划:7 天电气施工进度网络计划图,见附图3。2 质量、安全及要求(1)质量验收按现行最新法律规范、规程、规定执行;(2)严格执行安全操作规程,保证人员、设备安全;3.3 施工过程中做到现场按区域管理,物料堆放整齐,做到工完料清。四、施工平面图说明:(1)编号为 4、9、12 的电线杆旁有分配电箱,需供电;(2)编号为 4、5、6、7 的电线杆有其他 380V 架空电源线路,作业时需停电;(3)编号为 1-11 的电线杆顶部有 10KV 高压线,作业时无法停电,线路架设过程有可能有感应电压,需做好接地保护。五、施工准备5。1 进场人员要进行培训,施工员、质检员、安全员、特别岗位人员作业时均要持证上岗,并保证证件的有效性。作业前安全员需对所有人员进行安全教育,告知施工现场安全隐患和施工注意事项,做好安全交底工作。5。2 线路架设前需对影响架设工作的部分树枝进行修剪,确保电缆敷设、架设工作的安全性。5。3 核对工程所需电缆、横担等材料的型号、规格符合法律规范要求,数量符合现场实际需要。进场材料必须有产品合格证及检验报告,材料进场按有关规定及法律规范要求进行复检.5...
