特大桥测量方案

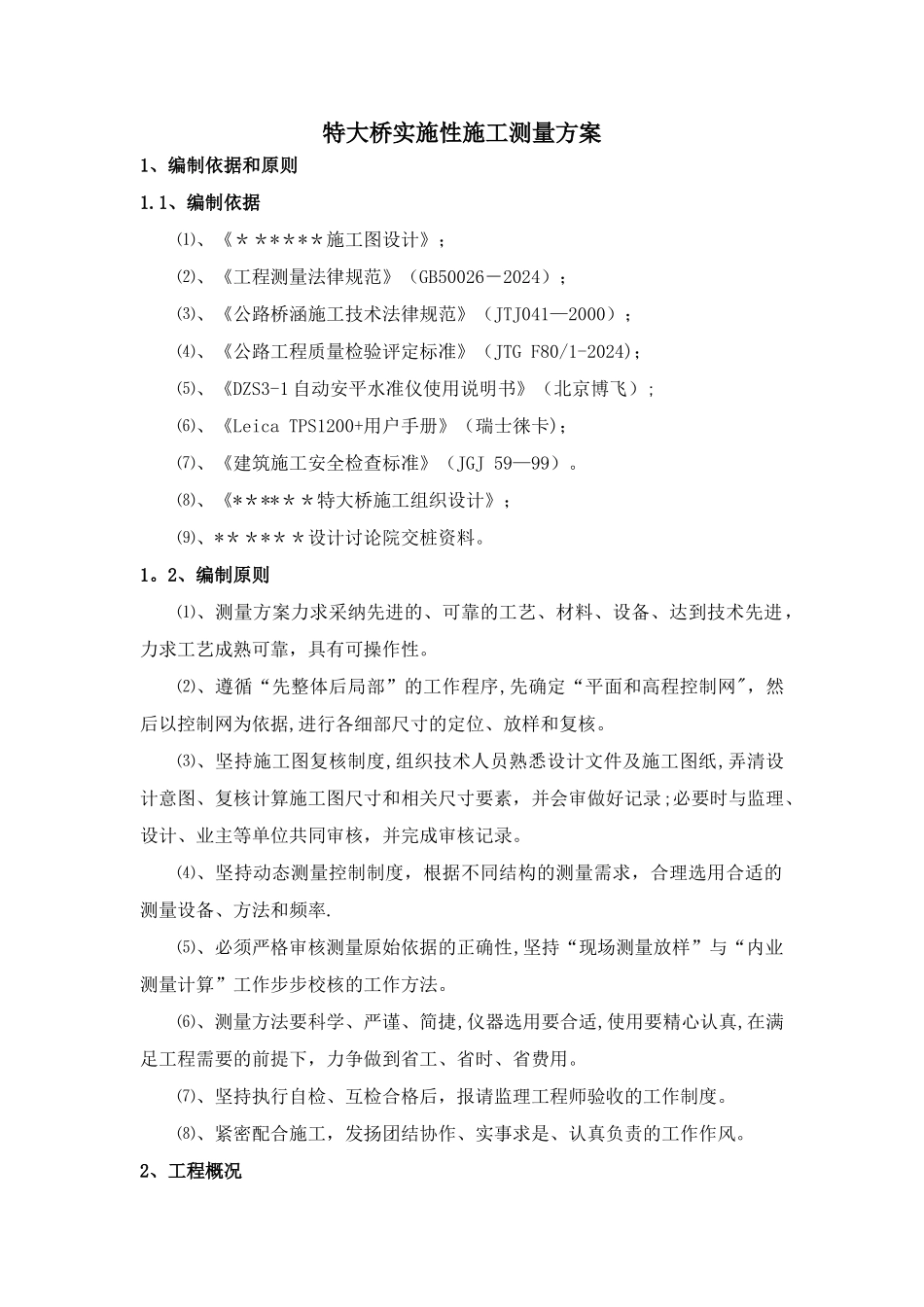

特大桥实施性施工测量方案1、编制依据和原则1.1、编制依据⑴、《＊＊*＊*＊施工图设计》；⑵、《工程测量法律规范》（GB50026－2024）；⑶、《公路桥涵施工技术法律规范》（JTJ041—2000）；⑷、《公路工程质量检验评定标准》（JTG F80/1-2024)；⑸、《DZS3-1 自动安平水准仪使用说明书》（北京博飞）;⑹、《Leica TPS1200+用户手册》（瑞士徕卡)；⑺、《建筑施工安全检查标准》（JGJ 59—99）。⑻、《*＊**＊＊特大桥施工组织设计》；⑼、*＊＊*＊＊设计讨论院交桩资料。1。2、编制原则⑴、测量方案力求采纳先进的、可靠的工艺、材料、设备、达到技术先进，力求工艺成熟可靠，具有可操作性。⑵、遵循“先整体后局部”的工作程序,先确定“平面和高程控制网"，然后以控制网为依据,进行各细部尺寸的定位、放样和复核。⑶、坚持施工图复核制度,组织技术人员熟悉设计文件及施工图纸,弄清设计意图、复核计算施工图尺寸和相关尺寸要素，并会审做好记录;必要时与监理、设计、业主等单位共同审核，并完成审核记录。⑷、坚持动态测量控制制度，根据不同结构的测量需求，合理选用合适的测量设备、方法和频率.⑸、必须严格审核测量原始依据的正确性,坚持“现场测量放样”与“内业测量计算”工作步步校核的工作方法。⑹、测量方法要科学、严谨、简捷,仪器选用要合适,使用要精心认真,在满足工程需要的前提下，力争做到省工、省时、省费用。⑺、坚持执行自检、互检合格后，报请监理工程师验收的工作制度。⑻、紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。2、工程概况2。1、桥位地理位置＊＊公路大桥是*＊**＊*高速公路的控制性工程，拟建桥位位于***＊＊*。2.2、设计方案简介⑴、总体构造桥梁全长＊＊m，其中主桥长*＊m，西引桥长**m，东引桥＊*m.全桥分联情况（自西向东)为：1 联×6 跨×50mT 梁+（76。8+5×140+76。8）m 预应力混凝土连续刚构+ 2联×5 跨×50mT 梁+ 1 联×4 跨×50mT 梁。⑵、设计标准公路标准：高速公路；设计速度：80km/h；设计荷载：公路-Ⅰ 级，考虑重载扩大系数 30%；桥梁宽度:桥梁全宽 27.75m，分为上下行分离的两幅桥，其中＊*方向12。50m（左幅)，*＊14.25m（右幅），两幅桥间距 1m；设计洪水频率：三百年一遇;地震动峰值加速度:0。1475g，相应地震基本烈度Ⅶ度；通航标准：Ⅳ级。2。3、工程地形地貌2.3。1、地形桥址位于＊＊＊＊**，地形＊＊2.3.2、场地构造桥位区主要出露一套白垩纪沉积岩地层，...
