环境工程专业本科课程设计、毕业设计图纸要求

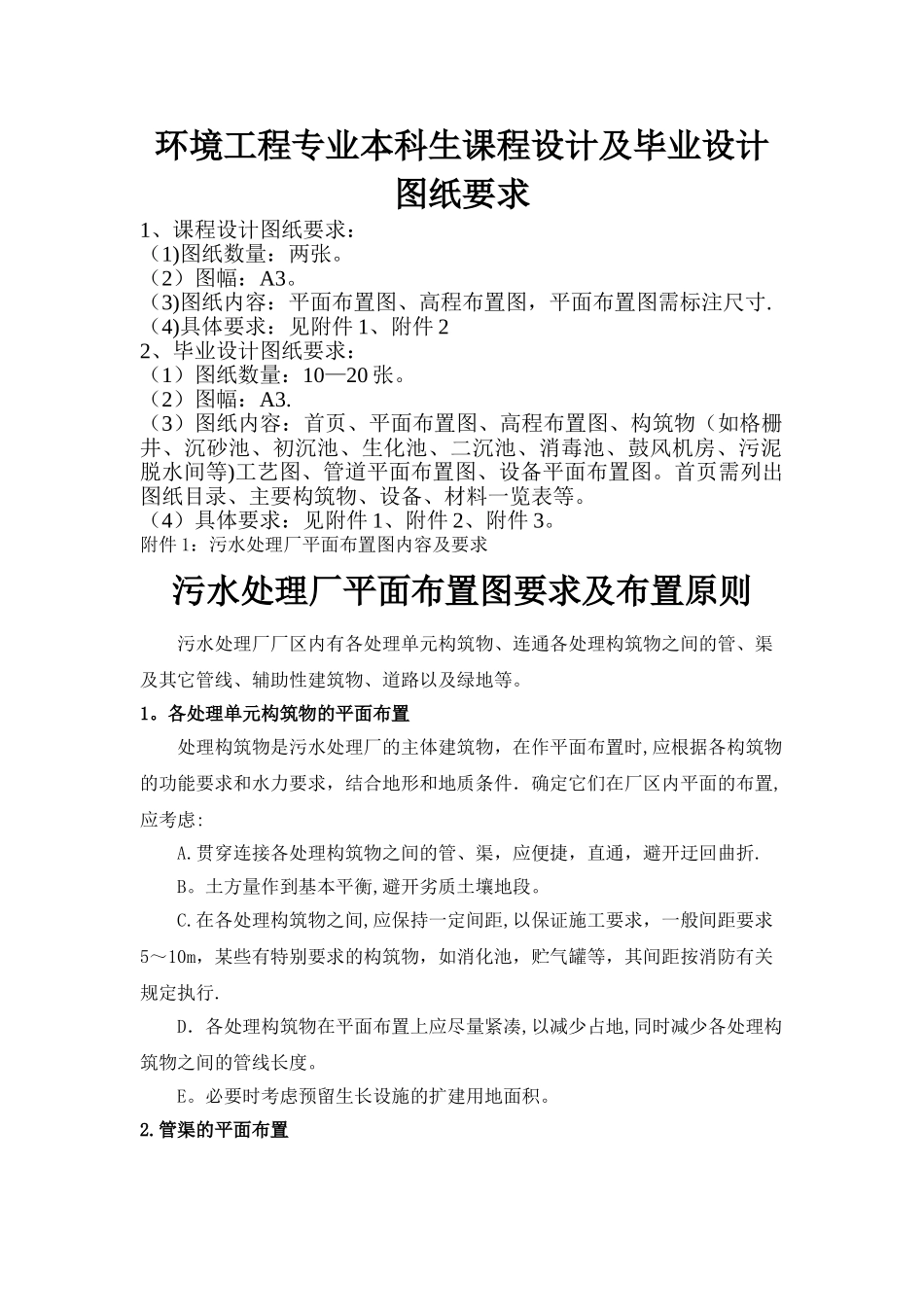

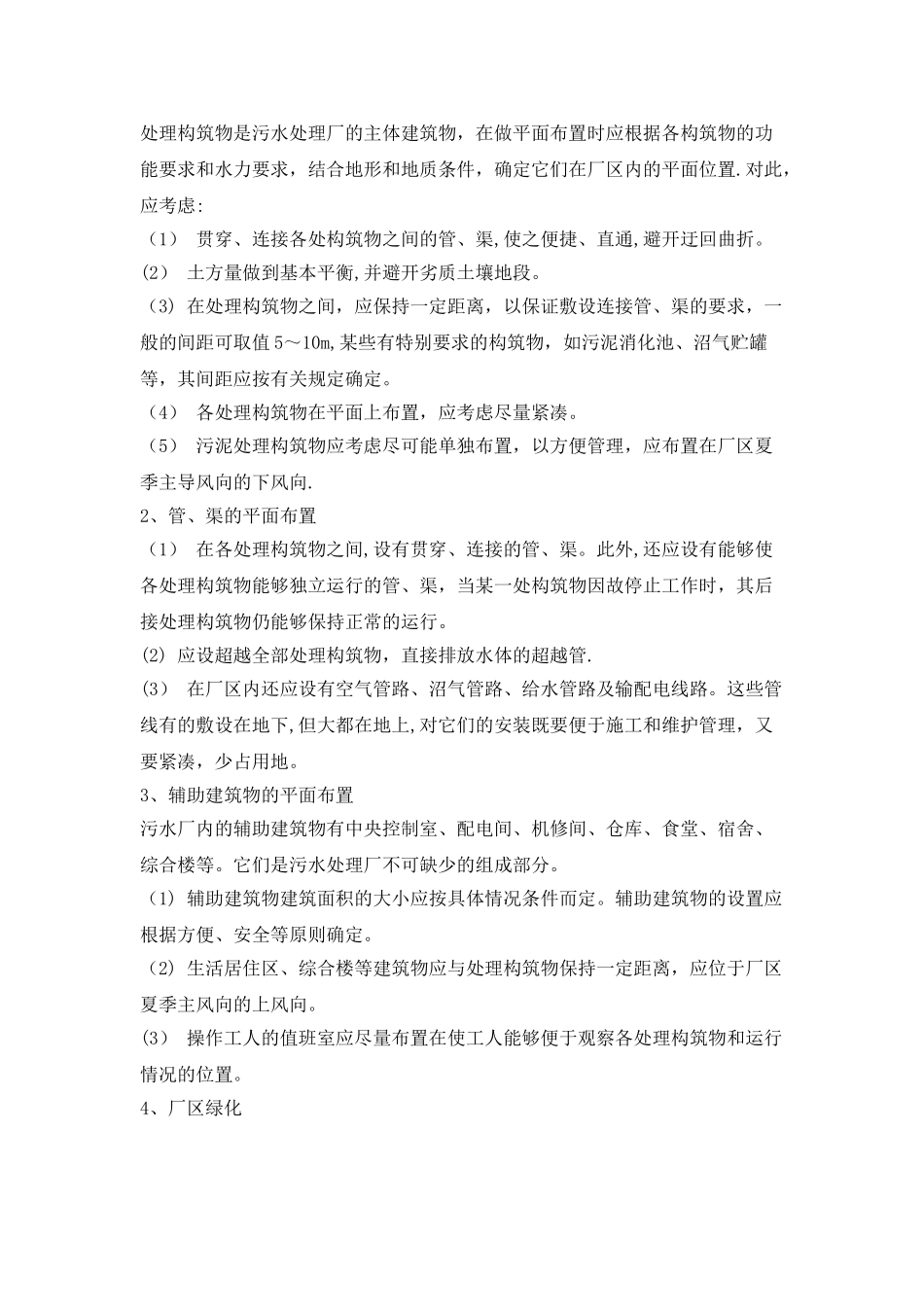

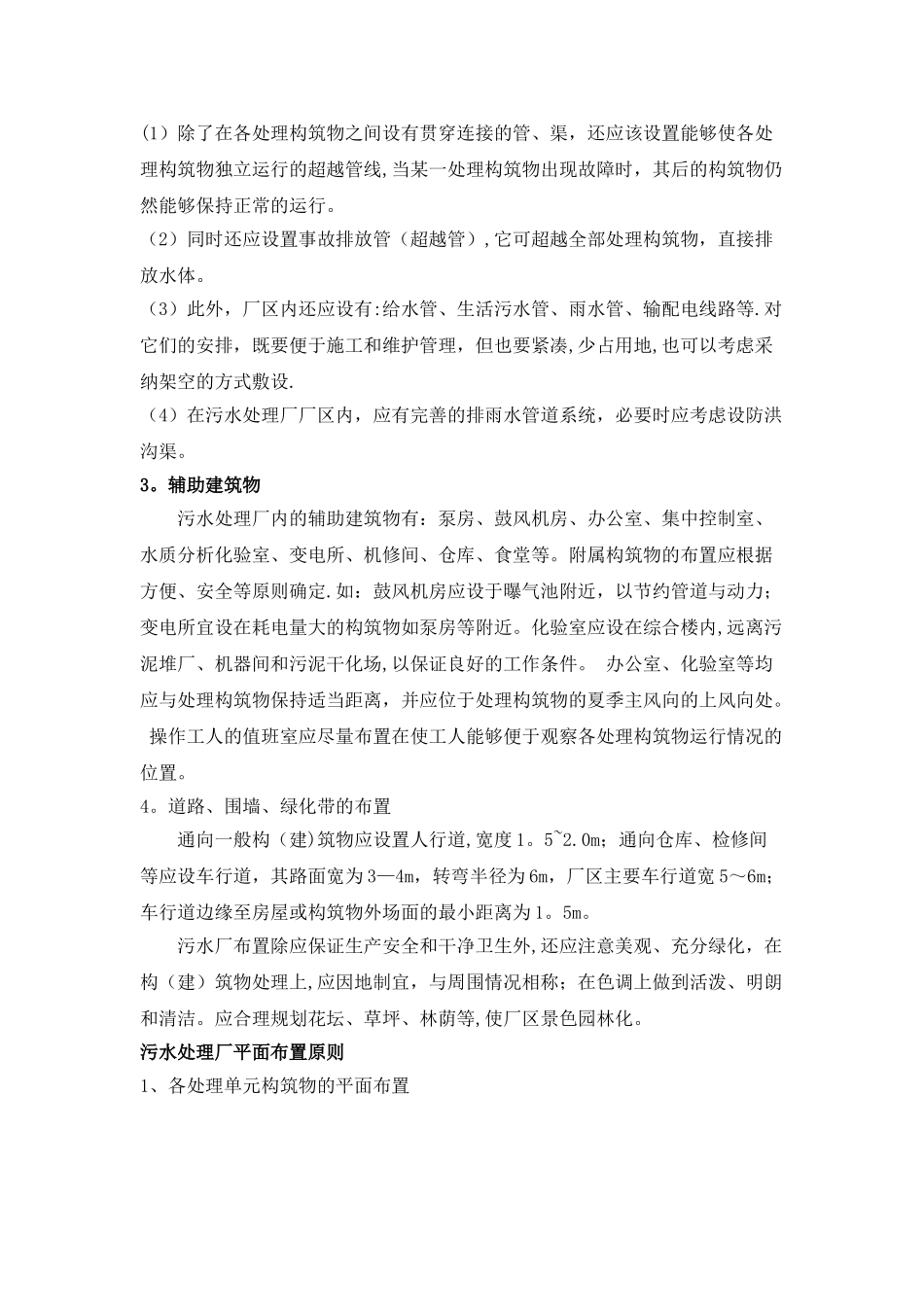

环境工程专业本科生课程设计及毕业设计图纸要求1、课程设计图纸要求：（1)图纸数量：两张。（2）图幅：A3。（3)图纸内容：平面布置图、高程布置图，平面布置图需标注尺寸.（4)具体要求：见附件 1、附件 22、毕业设计图纸要求：（1）图纸数量：10—20 张。（2）图幅：A3.（3）图纸内容：首页、平面布置图、高程布置图、构筑物（如格栅井、沉砂池、初沉池、生化池、二沉池、消毒池、鼓风机房、污泥脱水间等)工艺图、管道平面布置图、设备平面布置图。首页需列出图纸目录、主要构筑物、设备、材料一览表等。（4）具体要求：见附件 1、附件 2、附件 3。附件 1：污水处理厂平面布置图内容及要求污水处理厂平面布置图要求及布置原则污水处理厂厂区内有各处理单元构筑物、连通各处理构筑物之间的管、渠及其它管线、辅助性建筑物、道路以及绿地等。1。各处理单元构筑物的平面布置处理构筑物是污水处理厂的主体建筑物，在作平面布置时,应根据各构筑物的功能要求和水力要求，结合地形和地质条件．确定它们在厂区内平面的布置,应考虑: A.贯穿连接各处理构筑物之间的管、渠，应便捷，直通，避开迂回曲折.B。土方量作到基本平衡,避开劣质土壤地段。C.在各处理构筑物之间,应保持一定间距,以保证施工要求，一般间距要求5～10m，某些有特别要求的构筑物，如消化池，贮气罐等，其间距按消防有关规定执行.D．各处理构筑物在平面布置上应尽量紧凑,以减少占地,同时减少各处理构筑物之间的管线长度。 E。必要时考虑预留生长设施的扩建用地面积。 2.管渠的平面布置(1）除了在各处理构筑物之间设有贯穿连接的管、渠，还应该设置能够使各处理构筑物独立运行的超越管线,当某一处理构筑物出现故障时，其后的构筑物仍然能够保持正常的运行。（2）同时还应设置事故排放管（超越管）,它可超越全部处理构筑物，直接排放水体。（3）此外，厂区内还应设有:给水管、生活污水管、雨水管、输配电线路等.对它们的安排，既要便于施工和维护管理，但也要紧凑,少占用地,也可以考虑采纳架空的方式敷设.（4）在污水处理厂厂区内，应有完善的排雨水管道系统，必要时应考虑设防洪沟渠。3。辅助建筑物污水处理厂内的辅助建筑物有：泵房、鼓风机房、办公室、集中控制室、水质分析化验室、变电所、机修间、仓库、食堂等。附属构筑物的布置应根据方便、安全等原则确定.如：鼓风机房应设于曝气池附近，以节约管道与动力；变电所宜设在耗电量大的构筑物如泵房等附近。化验室应设在综合楼内,...
