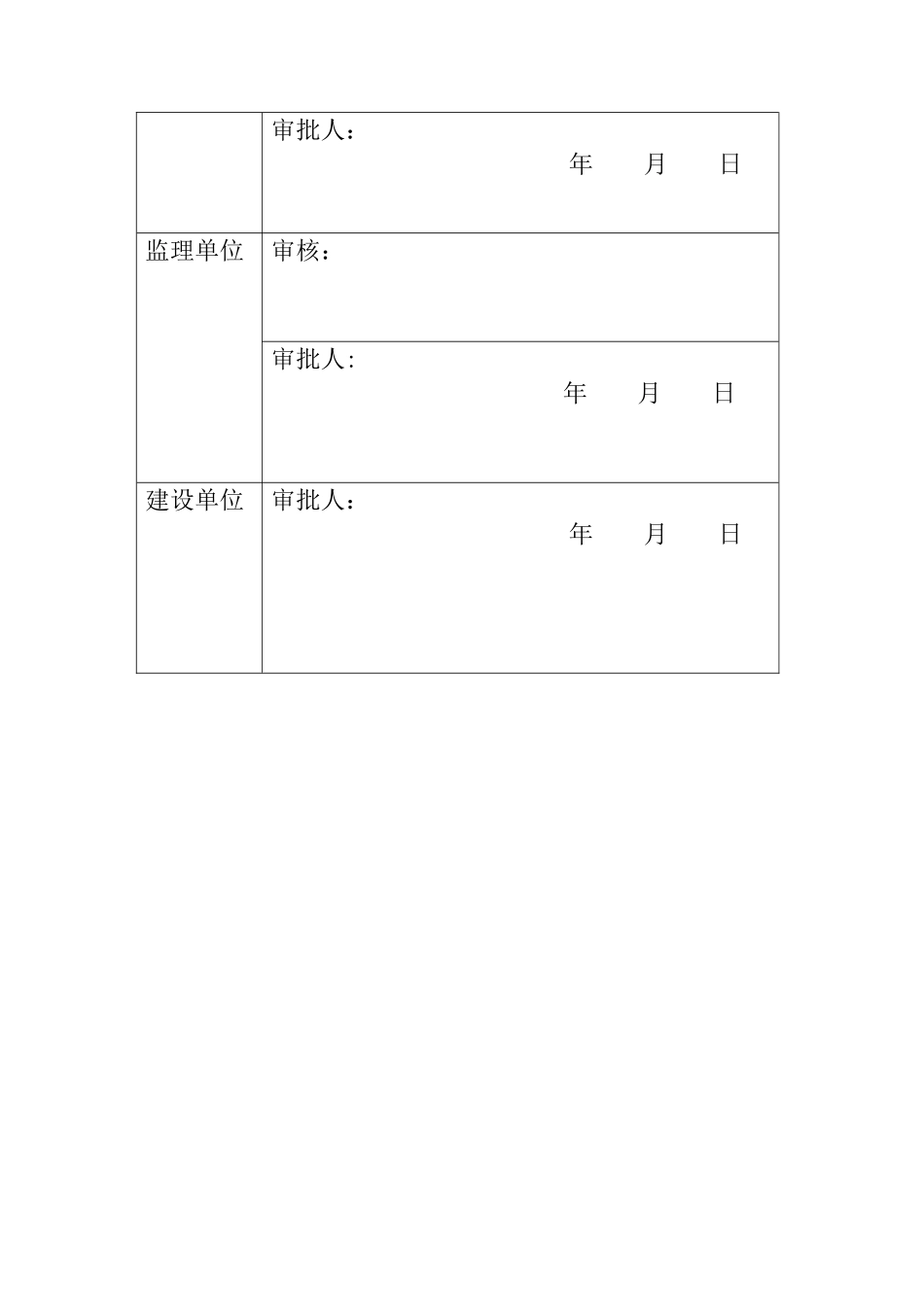

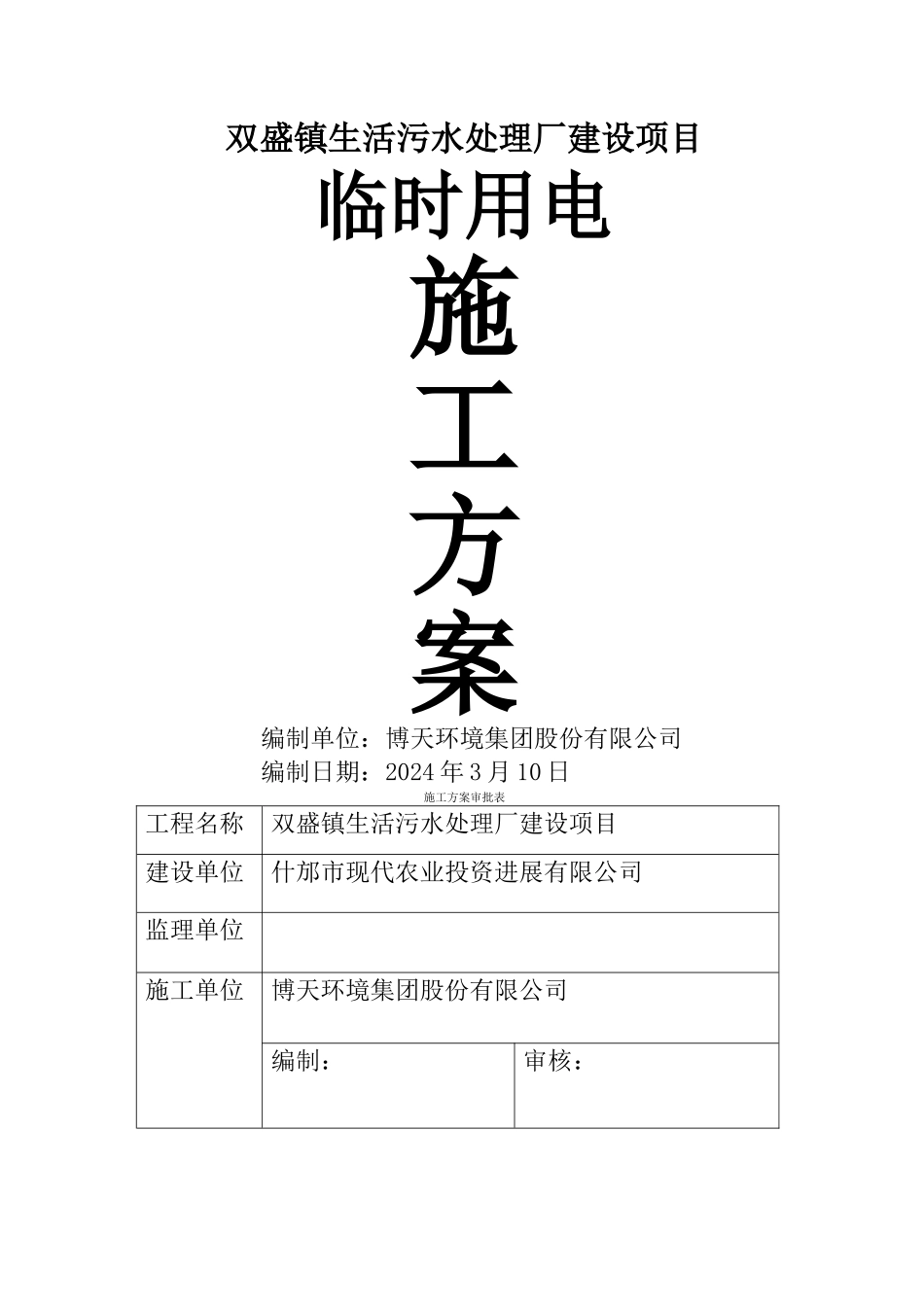

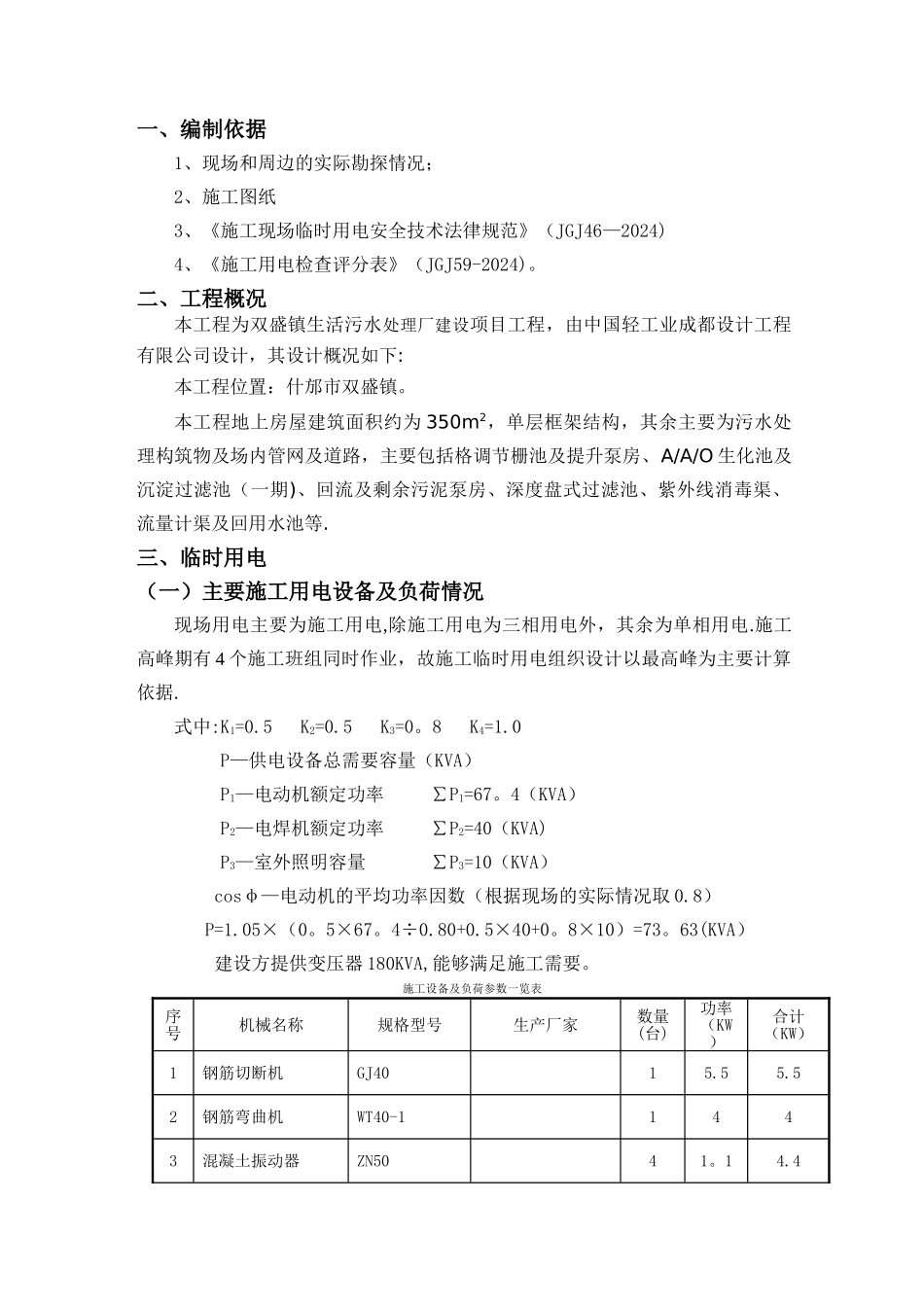

双盛镇生活污水处理厂建设项目临时用电施工方案编制单位：博天环境集团股份有限公司编制日期：2024 年 3 月 10 日施工方案审批表工程名称双盛镇生活污水处理厂建设项目建设单位什邡市现代农业投资进展有限公司监理单位施工单位博天环境集团股份有限公司编制：审核：审批人： 年 月 日监理单位审核：审批人: 年 月 日建设单位审批人： 年 月 日 一、编制依据1、现场和周边的实际勘探情况；2、施工图纸3、《施工现场临时用电安全技术法律规范》（JGJ46—2024)4、《施工用电检查评分表》（JGJ59-2024)。二、工程概况本工程为双盛镇生活污水处理厂建设项目工程，由中国轻工业成都设计工程有限公司设计，其设计概况如下:本工程位置：什邡市双盛镇。本工程地上房屋建筑面积约为 350m2，单层框架结构，其余主要为污水处理构筑物及场内管网及道路，主要包括格调节栅池及提升泵房、A/A/O 生化池及沉淀过滤池（一期)、回流及剩余污泥泵房、深度盘式过滤池、紫外线消毒渠、流量计渠及回用水池等.三、临时用电（一）主要施工用电设备及负荷情况现场用电主要为施工用电,除施工用电为三相用电外，其余为单相用电.施工高峰期有 4 个施工班组同时作业，故施工临时用电组织设计以最高峰为主要计算依据.式中:K1=0.5 K2=0.5 K3=0。8 K4=1.0 P—供电设备总需要容量（KVA） P1—电动机额定功率 ∑P1=67。4（KVA） P2—电焊机额定功率 ∑P2=40（KVA) P3—室外照明容量 ∑P3=10（KVA） cosφ—电动机的平均功率因数（根据现场的实际情况取 0.8）P=1.05×（0。5×67。4÷0.80+0.5×40+0。8×10）=73。63(KVA）建设方提供变压器 180KVA,能够满足施工需要。施工设备及负荷参数一览表序号机械名称规格型号生产厂家数量 (台)功率 （KW）合计 （KW）1钢筋切断机GJ4015.55.52钢筋弯曲机WT40-11443混凝土振动器ZN5041。14.44电焊机By-160220407污水泵95.549。57圆盘锯1449室外照明 2510合计207。9(二）导线敷设在进门左侧设置一级配电箱(见下图：一级配电箱平面示意图），然后通过埋敷电缆引至配电房，再进行二级配电，在基坑内各支线采纳架杆（具体见附件:临时用电布置简图）.一级配电箱平面示意图（三)设计配电系统1.基本保护系统本工程临时用电采纳 TN-S 接地，接零保护系统，根据 TN—S 系统要求设置：1.1 经过总漏电保护器工作零线和 PE 线即分开，尔后不得再做电气连接； PE 线不许断线，PE 线上不许安装开关和熔断器,工作零...
