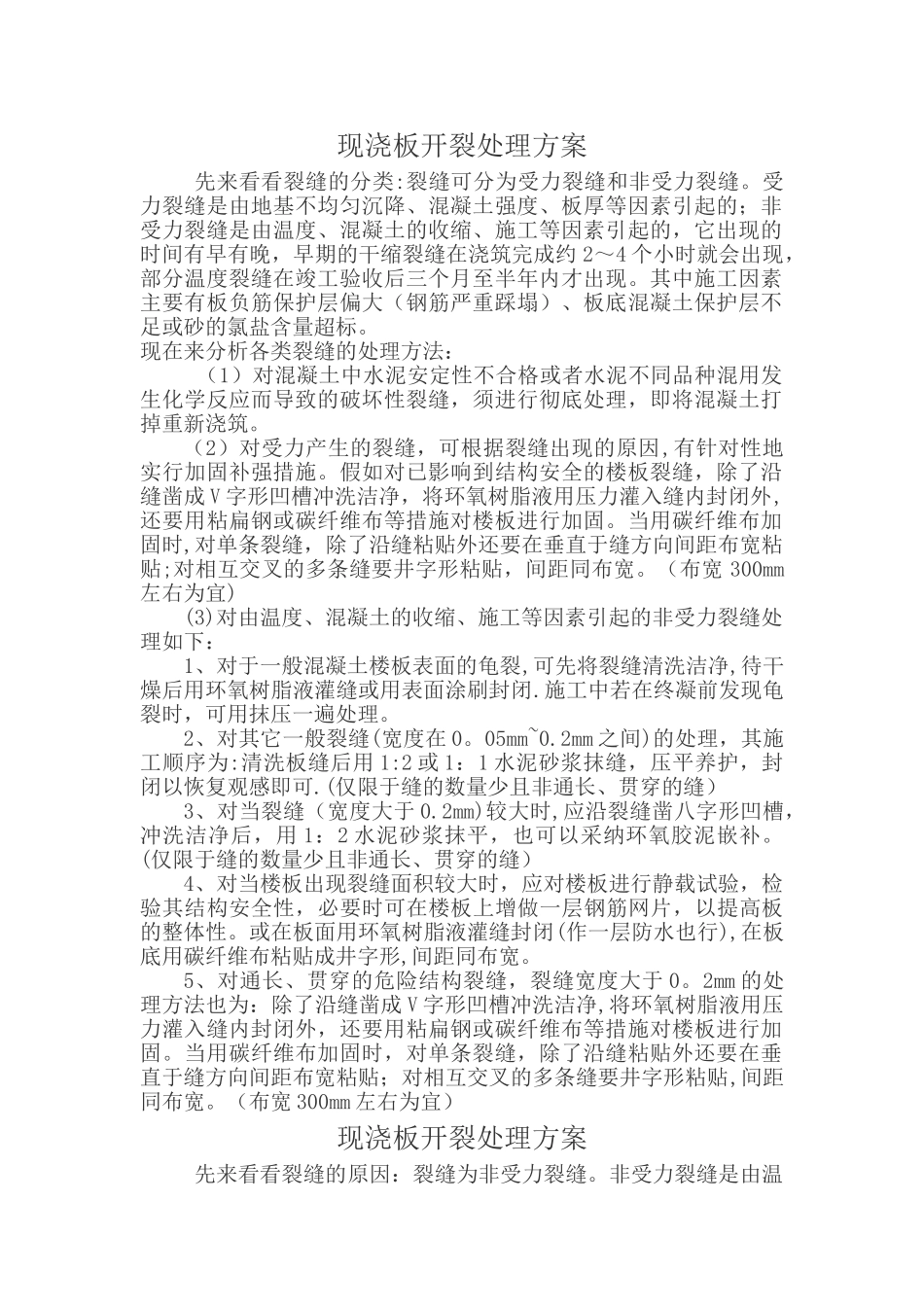

现浇板开裂处理方案先来看看裂缝的分类:裂缝可分为受力裂缝和非受力裂缝

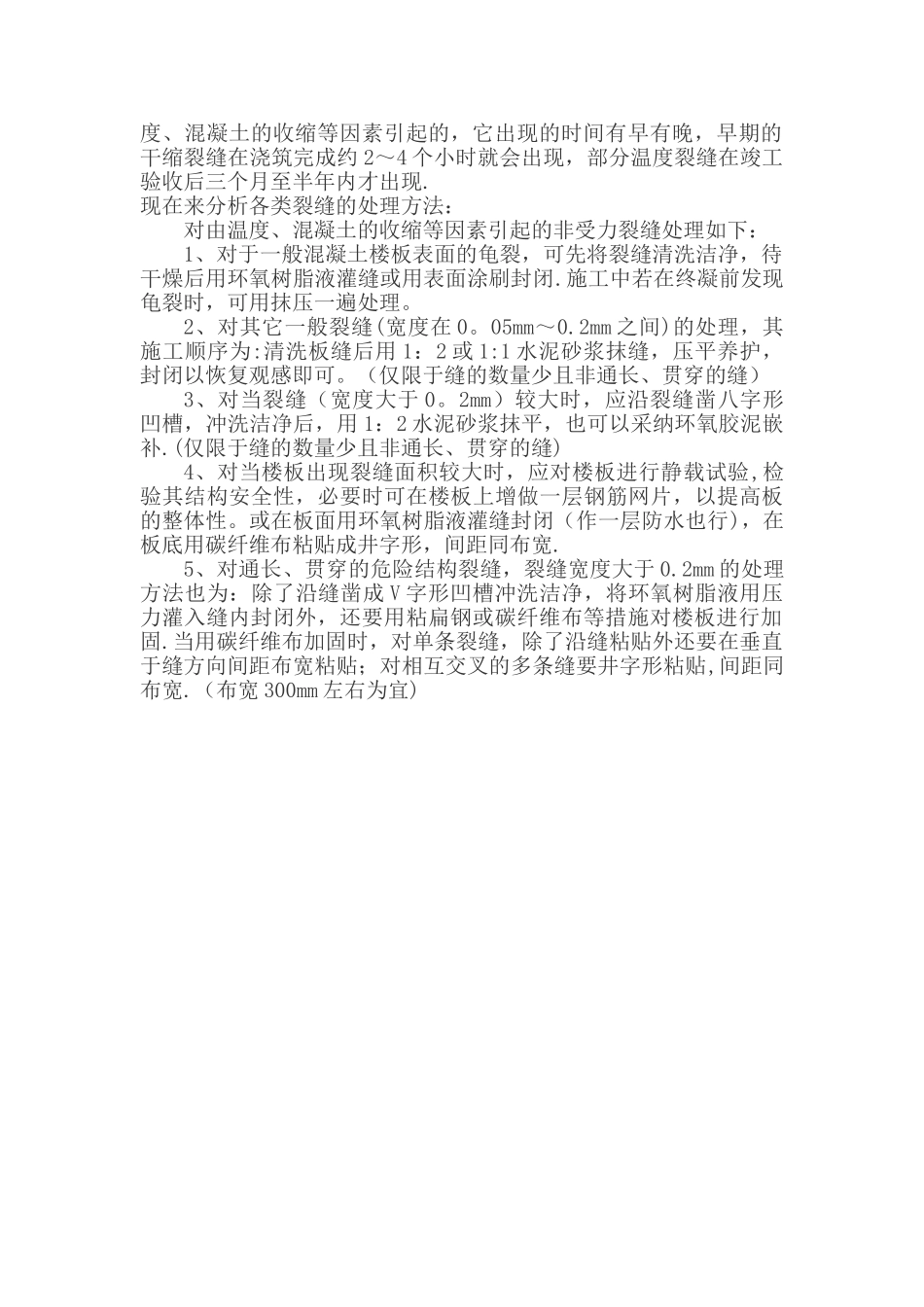

受力裂缝是由地基不均匀沉降、混凝土强度、板厚等因素引起的；非受力裂缝是由温度、混凝土的收缩、施工等因素引起的，它出现的时间有早有晚，早期的干缩裂缝在浇筑完成约 2～4 个小时就会出现，部分温度裂缝在竣工验收后三个月至半年内才出现
其中施工因素主要有板负筋保护层偏大（钢筋严重踩塌）、板底混凝土保护层不足或砂的氯盐含量超标
现在来分析各类裂缝的处理方法： （1）对混凝土中水泥安定性不合格或者水泥不同品种混用发生化学反应而导致的破坏性裂缝，须进行彻底处理，即将混凝土打掉重新浇筑
（2）对受力产生的裂缝，可根据裂缝出现的原因,有针对性地实行加固补强措施
假如对已影响到结构安全的楼板裂缝，除了沿缝凿成 V 字形凹槽冲洗洁净，将环氧树脂液用压力灌入缝内封闭外,还要用粘扁钢或碳纤维布等措施对楼板进行加固
当用碳纤维布加固时,对单条裂缝，除了沿缝粘贴外还要在垂直于缝方向间距布宽粘贴;对相互交叉的多条缝要井字形粘贴，间距同布宽
（布宽 300mm左右为宜)(3)对由温度、混凝土的收缩、施工等因素引起的非受力裂缝处理如下：1、对于一般混凝土楼板表面的龟裂,可先将裂缝清洗洁净,待干燥后用环氧树脂液灌缝或用表面涂刷封闭
施工中若在终凝前发现龟裂时，可用抹压一遍处理
2、对其它一般裂缝(宽度在 0
05mm~0
2mm 之间)的处理，其施工顺序为:清洗板缝后用 1:2 或 1：1 水泥砂浆抹缝，压平养护，封闭以恢复观感即可
(仅限于缝的数量少且非通长、贯穿的缝）3、对当裂缝（宽度大于 0
2mm)较大时,应沿裂缝凿八字形凹槽，冲洗洁净后，用 1：2 水泥砂浆抹平，也可以采纳环氧胶泥嵌补
(仅限于缝的数量少且非通长、贯穿的缝）4、对当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验其结构安全性，必要时可在楼板上增做一层钢筋网片，
