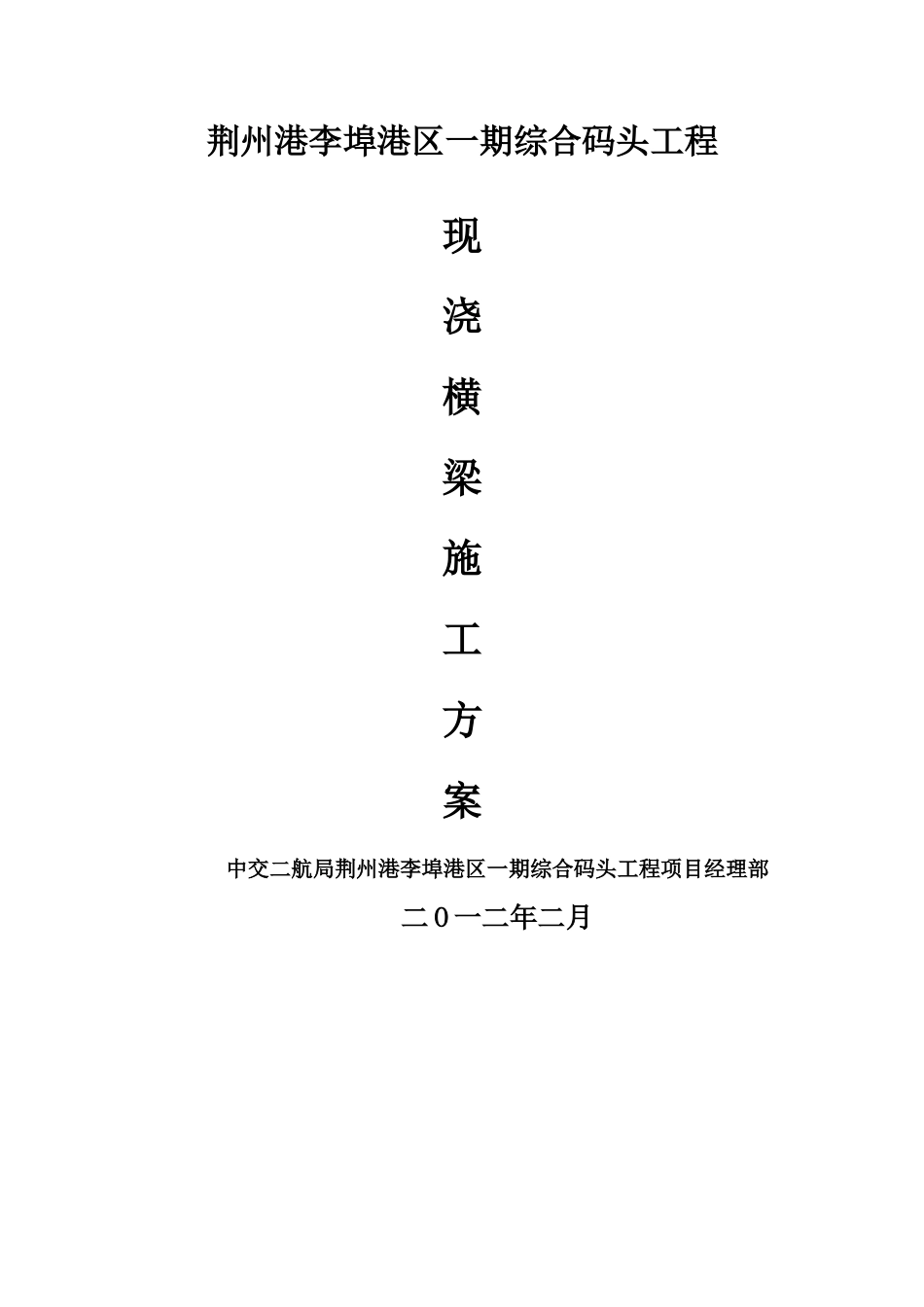

现浇横梁施工方案_第1页
1/11

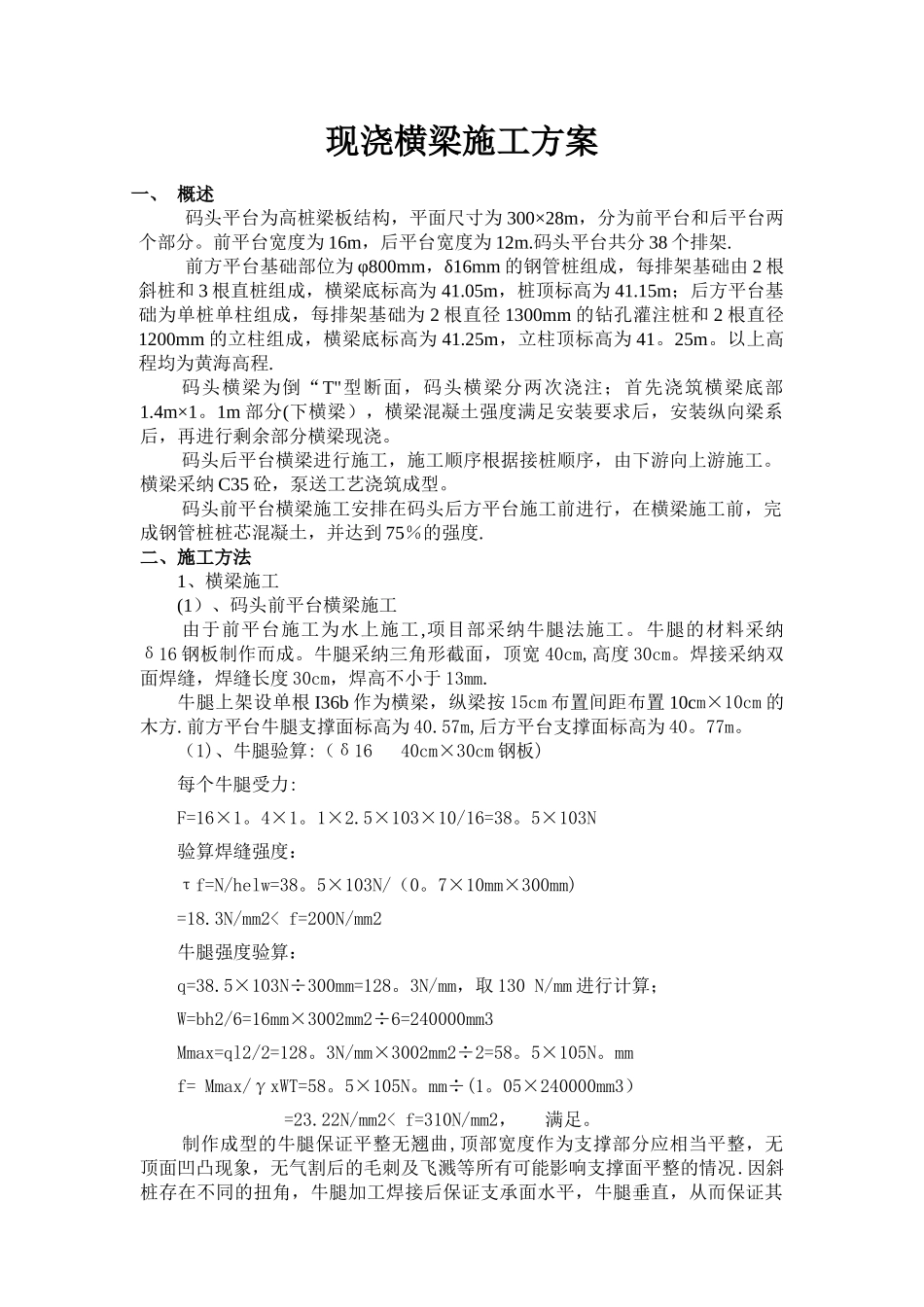

现浇横梁施工方案_第2页
2/11

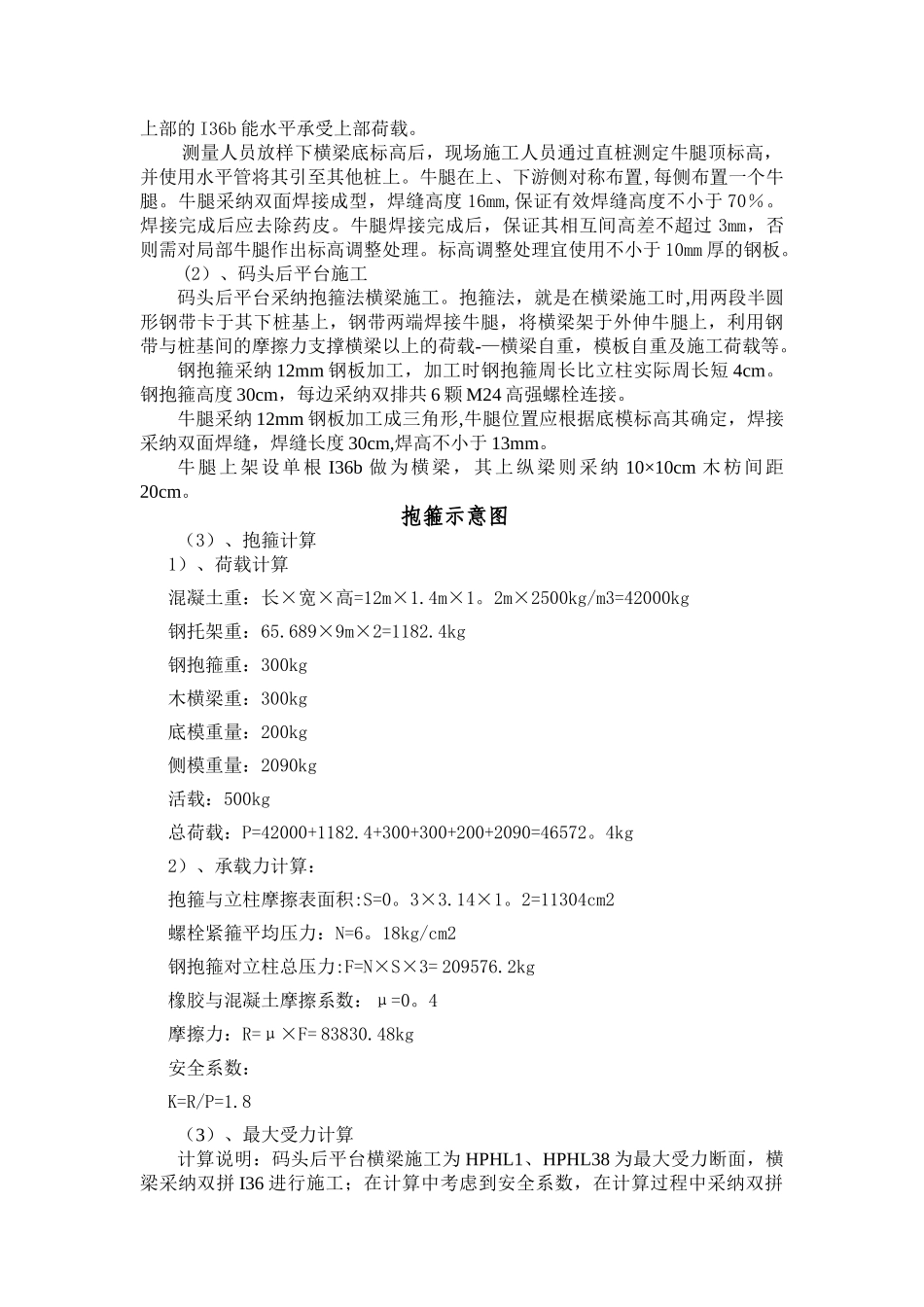

现浇横梁施工方案_第3页
3/11
荆州港李埠港区一期综合码头工程现浇横梁施工方案中交二航局荆州港李埠港区一期综合码头工程项目经理部 二 O 一二年二月现浇横梁施工方案一、 概述码头平台为高桩梁板结构,平面尺寸为 300×28m,分为前平台和后平台两个部分。前平台宽度为 16m,后平台宽度为 12m.码头平台共分 38 个排架.前方平台基础部位为 φ800mm,δ16mm 的钢管桩组成,每排架基础由 2 根斜桩和 3 根直桩组成,横梁底标高为 41.05m,桩顶标高为 41.15m;后方平台基础为单桩单柱组成,每排架基础为 2 根直径 1300mm 的钻孔灌注桩和 2 根直径1200mm 的立柱组成,横梁底标高为 41.25m,立柱顶标高为 41。25m。以上高程均为黄海高程.码头横梁为倒“T"型断面,码头横梁分两次浇注;首先浇筑横梁底部1.4m×1。1m 部分(下横梁),横梁混凝土强度满足安装要求后,安装纵向梁系后,再进行剩余部分横梁现浇。码头后平台横梁进行施工,施工顺序根据接桩顺序,由下游向上游施工。横梁采纳 C35 砼,泵送工艺浇筑成型。码头前平台横梁施工安排在码头后方平台施工前进行,在横梁施工前,完成钢管桩桩芯混凝土,并达到 75%的强度.二、施工方法1、横梁施工(1)、码头前平台横梁施工由于前平台施工为水上施工,项目部采纳牛腿法施工。牛腿的材料采纳δ16 钢板制作而成。牛腿采纳三角形截面,顶宽 40cm,高度 30cm。焊接采纳双面焊缝,焊缝长度 30cm,焊高不小于 13mm.牛腿上架设单根 I36b 作为横梁,纵梁按 15cm 布置间距布置 10cm×10cm 的木方.前方平台牛腿支撑面标高为 40.57m,后方平台支撑面标高为 40。77m。(1)、牛腿验算:(δ1640cm×30cm 钢板)每个牛腿受力:F=16×1。4×1。1×2.5×103×10/16=38。5×103N验算焊缝强度:τf=N/helw=38。5×103N/(0。7×10mm×300mm)=18.3N/mm2< f=200N/mm2 牛腿强度验算:q=38.5×103N÷300mm=128。3N/mm,取 130 N/mm 进行计算;W=bh2/6=16mm×3002mm2÷6=240000mm3Mmax=ql2/2=128。3N/mm×3002mm2÷2=58。5×105N。mmf= Mmax/γxWT=58。5×105N。mm÷(1。05×240000mm3) =23.22N/mm2< f=310N/mm2, 满足。制作成型的牛腿保证平整无翘曲,顶部宽度作为支撑部分应相当平整,无顶面凹凸现象,无气割后的毛刺及飞溅等所有可能影响支撑面平整的情况.因斜桩存在不同的扭角,牛腿加工焊接后保证支承面水平,牛腿垂直,从而保证其上部的 I36b 能水平承受上部荷载。测量人员放样下横梁底标高后,现场...
