现浇箱梁施工方案

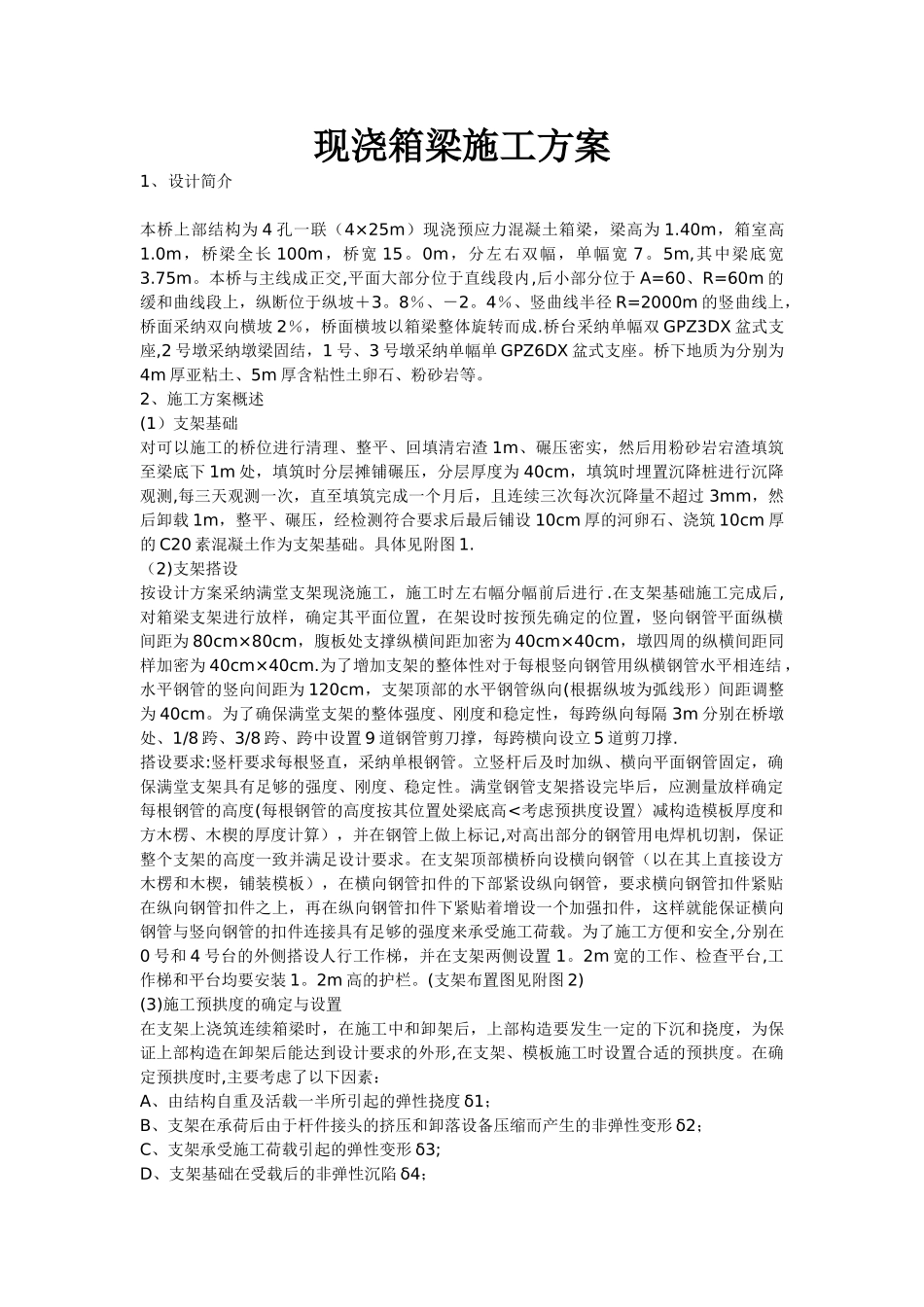

现浇箱梁施工方案_第1页
1/21

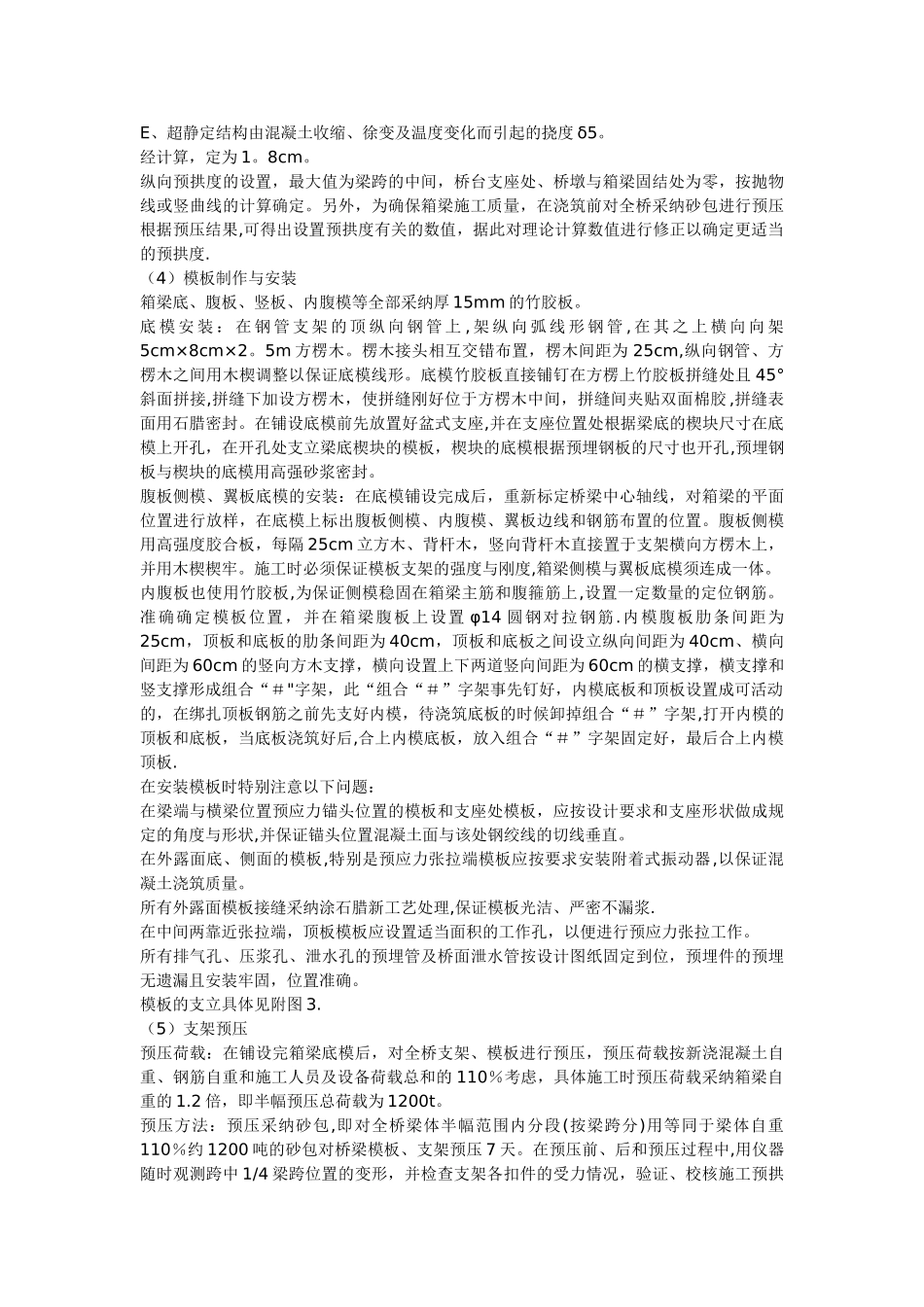

现浇箱梁施工方案_第2页
2/21

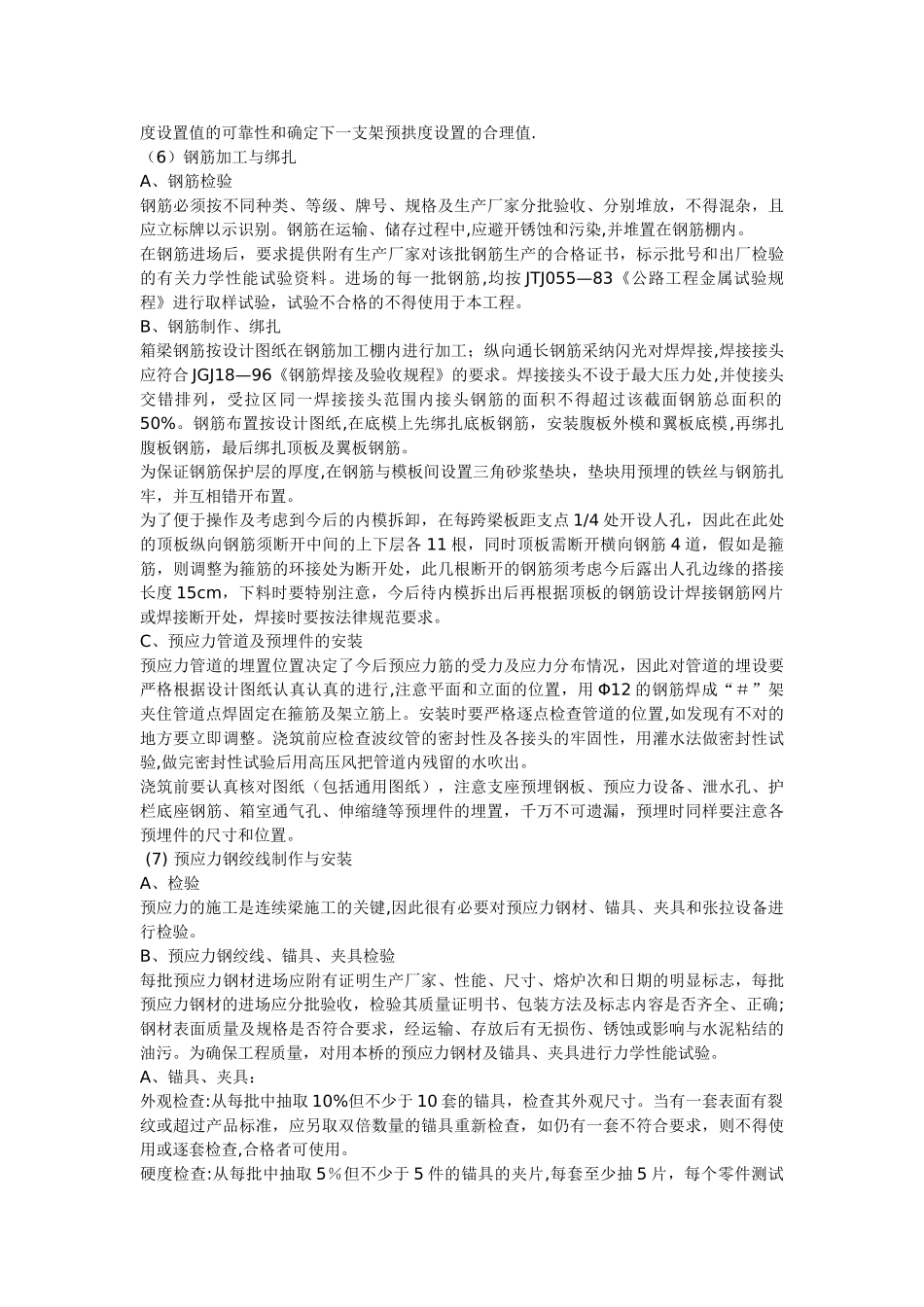

现浇箱梁施工方案_第3页
3/21
现浇箱梁施工方案1、设计简介本桥上部结构为 4 孔一联(4×25m)现浇预应力混凝土箱梁,梁高为 1.40m,箱室高1.0m,桥梁全长 100m,桥宽 15。0m,分左右双幅,单幅宽 7。5m,其中梁底宽3.75m。本桥与主线成正交,平面大部分位于直线段内,后小部分位于 A=60、R=60m 的缓和曲线段上,纵断位于纵坡+3。8%、-2。4%、竖曲线半径 R=2000m 的竖曲线上,桥面采纳双向横坡 2%,桥面横坡以箱梁整体旋转而成.桥台采纳单幅双 GPZ3DX 盆式支座,2 号墩采纳墩梁固结,1 号、3 号墩采纳单幅单 GPZ6DX 盆式支座。桥下地质为分别为4m 厚亚粘土、5m 厚含粘性土卵石、粉砂岩等。2、施工方案概述(1)支架基础对可以施工的桥位进行清理、整平、回填清宕渣 1m、碾压密实,然后用粉砂岩宕渣填筑至梁底下 1m 处,填筑时分层摊铺碾压,分层厚度为 40cm,填筑时埋置沉降桩进行沉降观测,每三天观测一次,直至填筑完成一个月后,且连续三次每次沉降量不超过 3mm,然后卸载 1m,整平、碾压,经检测符合要求后最后铺设 10cm 厚的河卵石、浇筑 10cm 厚的 C20 素混凝土作为支架基础。具体见附图 1.(2)支架搭设按设计方案采纳满堂支架现浇施工,施工时左右幅分幅前后进行 .在支架基础施工完成后,对箱梁支架进行放样,确定其平面位置,在架设时按预先确定的位置,竖向钢管平面纵横间距为 80cm×80cm,腹板处支撑纵横间距加密为 40cm×40cm,墩四周的纵横间距同样加密为 40cm×40cm.为了增加支架的整体性对于每根竖向钢管用纵横钢管水平相连结 ,水平钢管的竖向间距为 120cm,支架顶部的水平钢管纵向(根据纵坡为弧线形)间距调整为 40cm。为了确保满堂支架的整体强度、刚度和稳定性,每跨纵向每隔 3m 分别在桥墩处、1/8 跨、3/8 跨、跨中设置 9 道钢管剪刀撑,每跨横向设立 5 道剪刀撑.搭设要求:竖杆要求每根竖直,采纳单根钢管。立竖杆后及时加纵、横向平面钢管固定,确保满堂支架具有足够的强度、刚度、稳定性。满堂钢管支架搭设完毕后,应测量放样确定每根钢管的高度(每根钢管的高度按其位置处梁底高<考虑预拱度设置〉减构造模板厚度和方木楞、木楔的厚度计算),并在钢管上做上标记,对高出部分的钢管用电焊机切割,保证整个支架的高度一致并满足设计要求。在支架顶部横桥向设横向钢管(以在其上直接设方木楞和木楔,铺装模板),在横向钢管扣件的下部紧设纵向钢管,要求横向钢管扣件紧贴在纵向钢管扣件之上,再在纵向钢管扣件...
