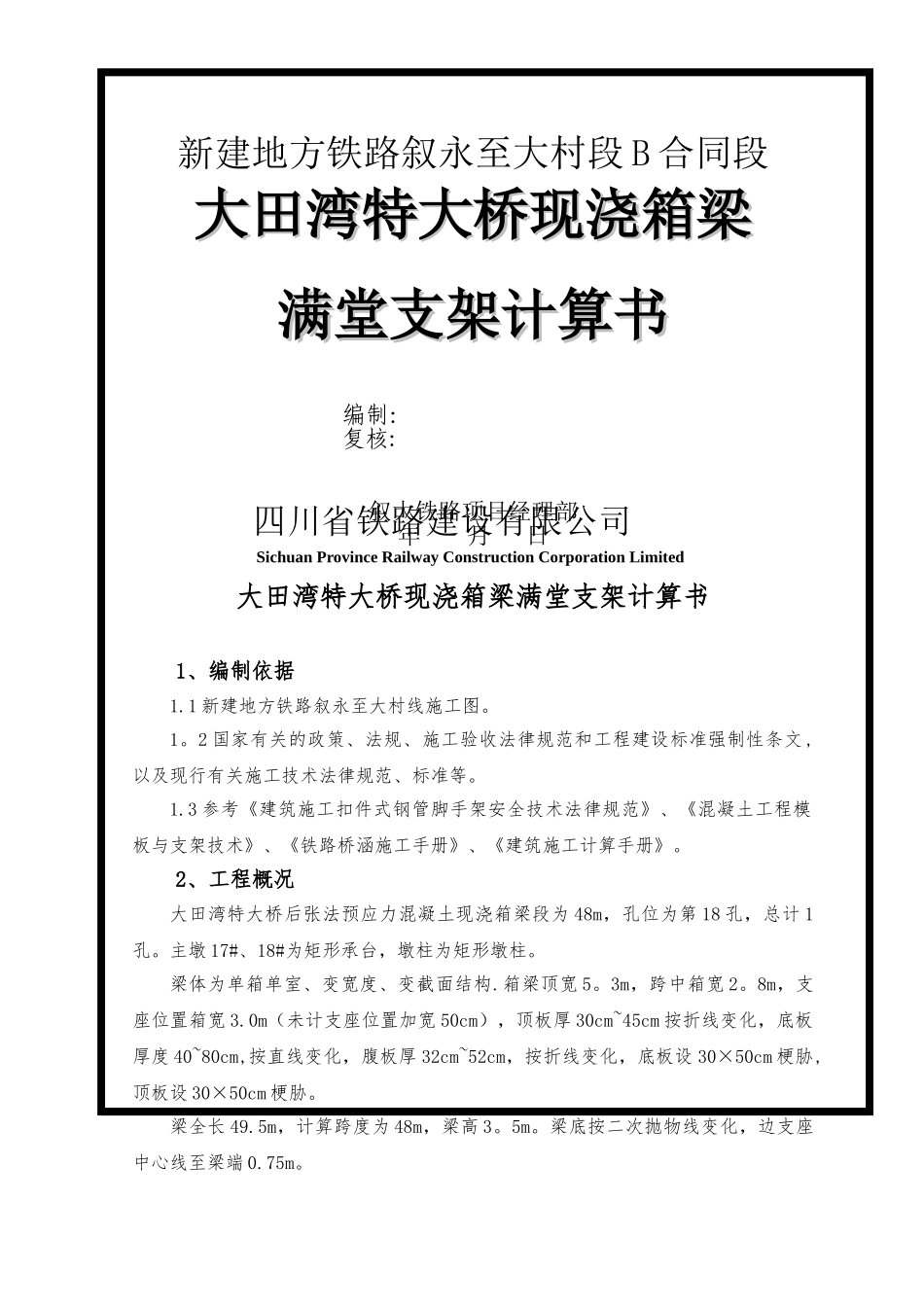

现浇箱梁满堂支架方案计算_第1页
1/14

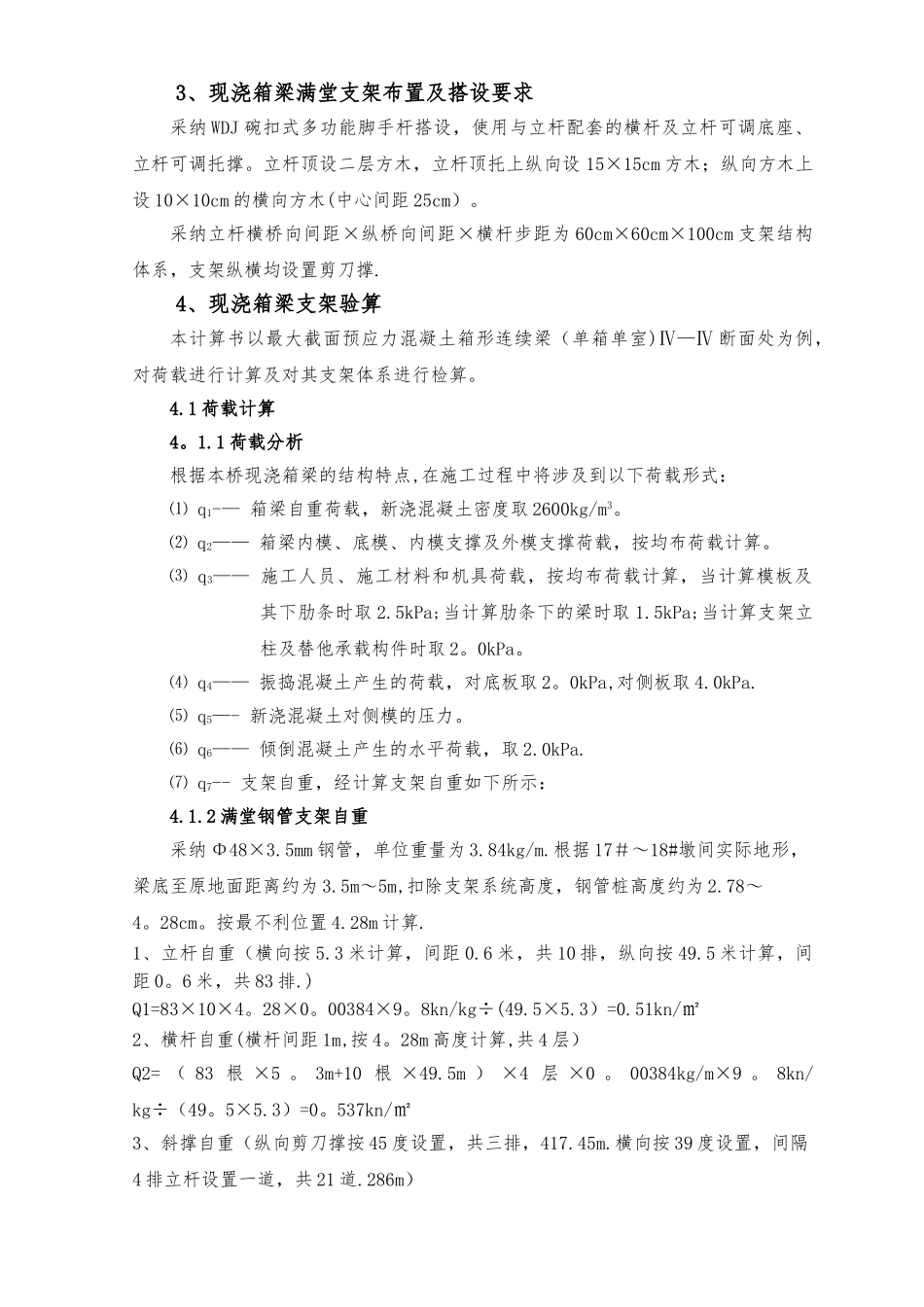

现浇箱梁满堂支架方案计算_第2页
2/14

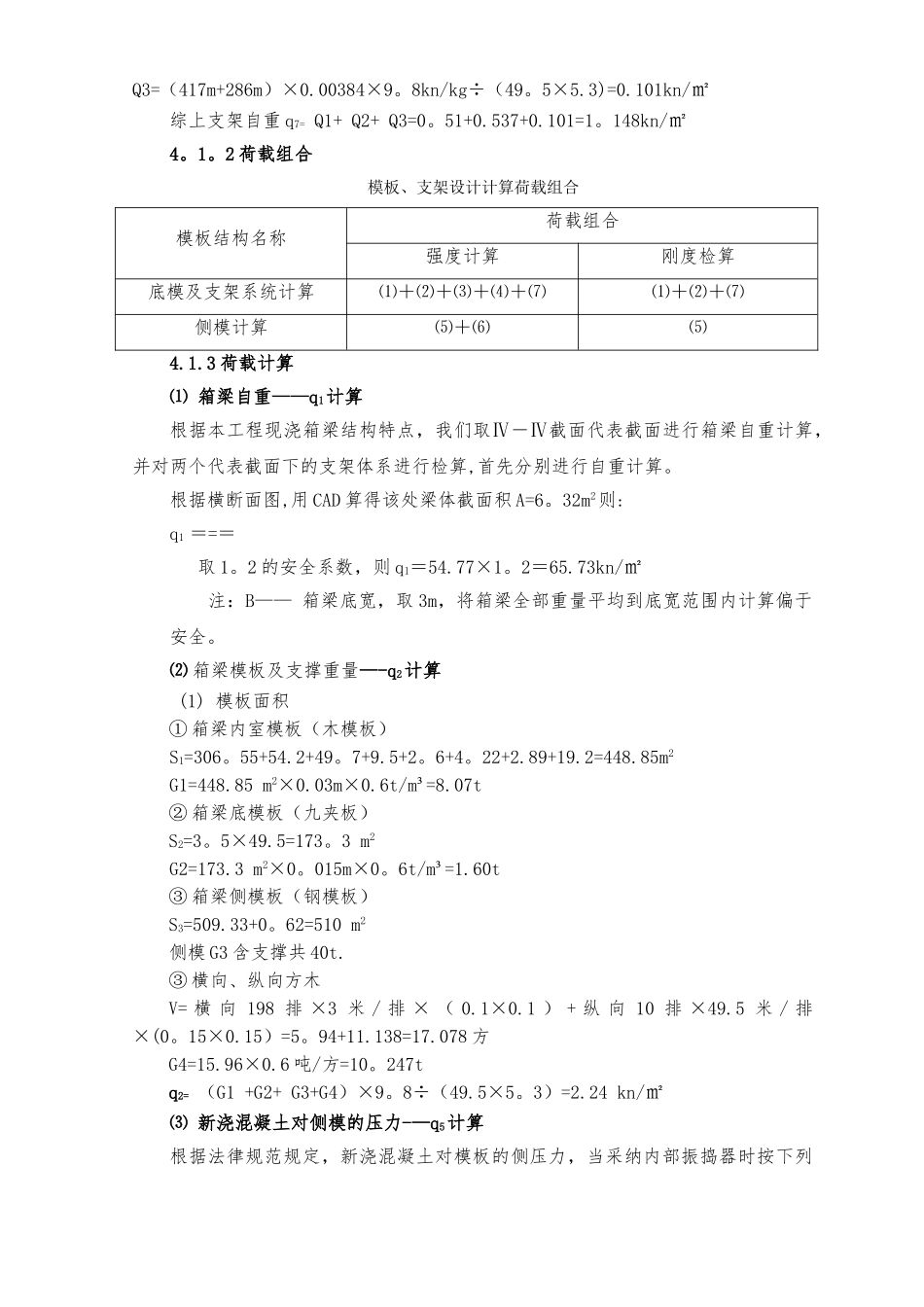

现浇箱梁满堂支架方案计算_第3页
3/14
新建地方铁路叙永至大村段 B 合同段大田湾特大桥现浇箱梁大田湾特大桥现浇箱梁满堂支架计算书满堂支架计算书编制: 复核:叙大铁路项目经理部年 月 日大田湾特大桥现浇箱梁满堂支架计算书1、编制依据1.1 新建地方铁路叙永至大村线施工图。1。2 国家有关的政策、法规、施工验收法律规范和工程建设标准强制性条文,以及现行有关施工技术法律规范、标准等。1.3 参考《建筑施工扣件式钢管脚手架安全技术法律规范》、《混凝土工程模板与支架技术》、《铁路桥涵施工手册》、《建筑施工计算手册》。2、工程概况大田湾特大桥后张法预应力混凝土现浇箱梁段为 48m,孔位为第 18 孔,总计 1孔。主墩 17#、18#为矩形承台,墩柱为矩形墩柱。梁体为单箱单室、变宽度、变截面结构.箱梁顶宽 5。3m,跨中箱宽 2。8m,支座位置箱宽 3.0m(未计支座位置加宽 50cm),顶板厚 30cm~45cm 按折线变化,底板厚度 40~80cm,按直线变化,腹板厚 32cm~52cm,按折线变化,底板设 30×50cm 梗胁,顶板设 30×50cm 梗胁。梁全长 49.5m,计算跨度为 48m,梁高 3。5m。梁底按二次抛物线变化,边支座中心线至梁端 0.75m。四川省铁路建设有限公司Sichuan Province Railway Construction Corporation Limited3、现浇箱梁满堂支架布置及搭设要求采纳 WDJ 碗扣式多功能脚手杆搭设,使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。立杆顶设二层方木,立杆顶托上纵向设 15×15cm 方木;纵向方木上设 10×10cm 的横向方木(中心间距 25cm)。采纳立杆横桥向间距×纵桥向间距×横杆步距为 60cm×60cm×100cm 支架结构体系,支架纵横均设置剪刀撑.4、现浇箱梁支架验算本计算书以最大截面预应力混凝土箱形连续梁(单箱单室)Ⅳ—Ⅳ 断面处为例,对荷载进行计算及对其支架体系进行检算。4.1 荷载计算4。1.1 荷载分析根据本桥现浇箱梁的结构特点,在施工过程中将涉及到以下荷载形式:⑴ q1-— 箱梁自重荷载,新浇混凝土密度取 2600kg/m3。⑵ q2—— 箱梁内模、底模、内模支撑及外模支撑荷载,按均布荷载计算。⑶ q3—— 施工人员、施工材料和机具荷载,按均布荷载计算,当计算模板及其下肋条时取 2.5kPa;当计算肋条下的梁时取 1.5kPa;当计算支架立柱及替他承载构件时取 2。0kPa。⑷ q4—— 振捣混凝土产生的荷载,对底板取 2。0kPa,对侧板取 4.0kPa.⑸ q5—- 新浇混凝土对侧模的压力。⑹ q6—— 倾倒混凝土产生的水平荷载,取 2....
