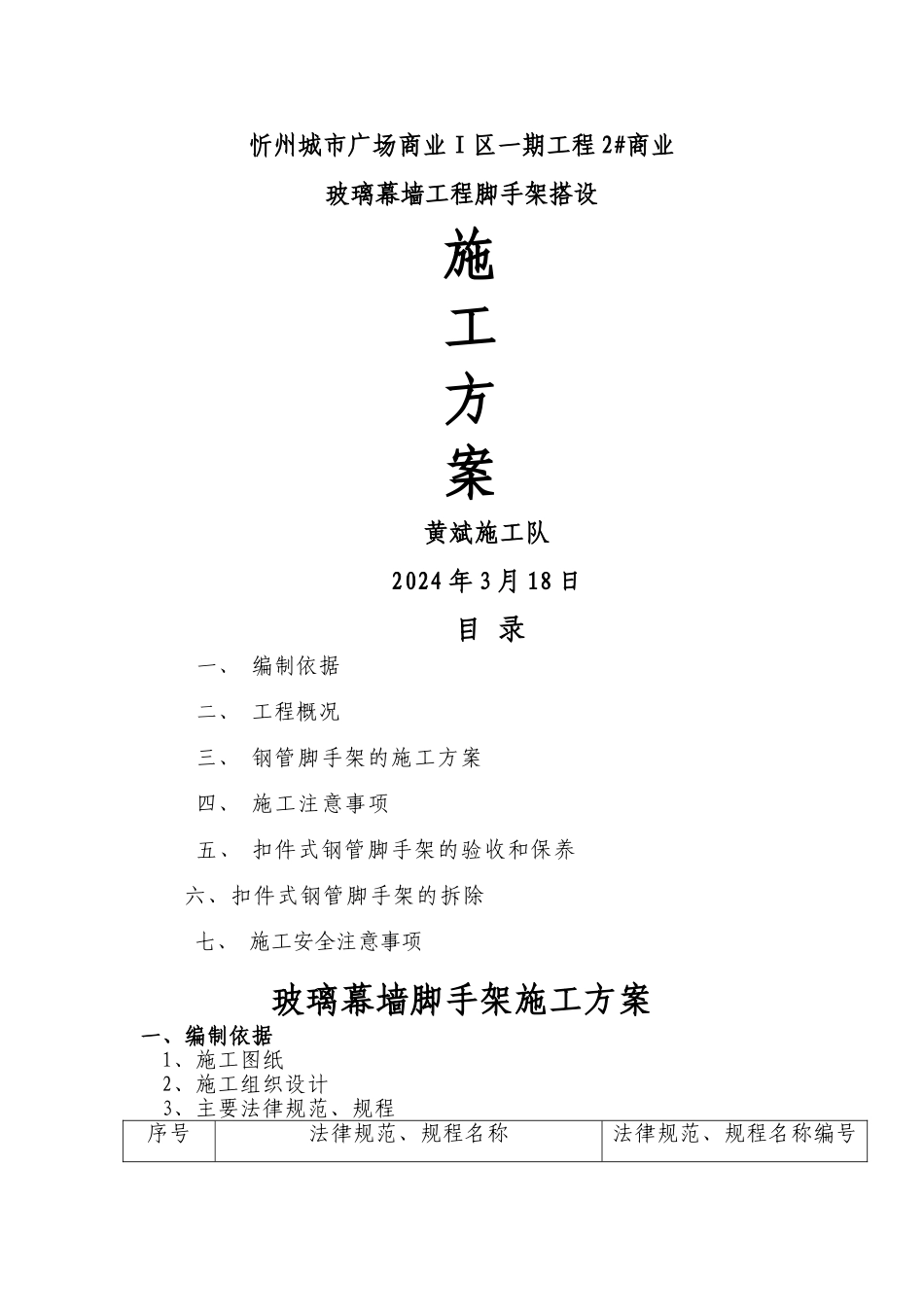

忻州城市广场商业Ⅰ区一期工程 2#商业玻璃幕墙工程脚手架搭设施工方案黄斌施工队2024 年 3 月 18 日目 录一、 编制依据二、 工程概况三、 钢管脚手架的施工方案四、 施工注意事项五、 扣件式钢管脚手架的验收和保养六、扣件式钢管脚手架的拆除七、 施工安全注意事项玻璃幕墙脚手架施工方案一、编制依据1、施工图纸2、施工组织设计3、主要法律规范、规程序号法律规范、规程名称法律规范、规程名称编号1《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20012《建筑施工高处作业安全技术法律规范》JGJ80-913《建筑结构荷载法律规范》GB50029—20244《建筑施工安全检查标准》JQJ59-995《钢管脚手架扣件》JGJ22-85二 、工程概况工程名称:忻州城市广场商业Ⅰ区一期工程 2#商业.工程地点:忻府区泛华城市广场建设单位:山西中泛房地产有限公司设计单位: 福建水立方建设集团有限公司监理单位:工程规模:正立面 3608.29㎡,东立面 746.35,共㎡4354.64。㎡脚手架搭设范围:正立面 12 轴到 35 轴 187。15m,东立面 A 轴到D 轴+7800mm32.45m,搭设高度 24m。三、钢管脚手架的施工3。1 扣件式钢管脚手架的搭设顺序 基础夯实→放置纵向扫地杆→立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件→第二步纵向水平杆→第二步横向水平杆……3。2 脚手架的基础着地搭设的建筑施工用脚手架,脚手架的自重及其上的施工荷载均由脚手架基础传至地基。因此,要使脚手架保持稳定、牢固和安全,必须首先要有一个牢固的脚手架基础。先将地面砂石回填夯实,立杆底座置于面积不小于 0.25m2 的垫板上.3。3 扣件式钢管脚手架的搭设建筑施工用的扣件式钢管脚手架搭设的基本要求是:横平竖直整齐清楚,图形一致,平竖通顺,连接牢固,受荷安全,有安全操作空间,不变形,不摇晃.扣件式钢管脚手架搭设的施工顺序如下:脚手架搭设是在脚手架基础完成后进行的.首步脚手架的步高为 1800mm,离底部 200mm 处设置一道大、小横杆(地杆),以保持脚手架底部的整体性(详见后附图)。底部的立柱应间隔交叉用不同长度的钢管,将相邻立柱的对接接头位于不同高度上,使立柱受荷的薄弱截面错开。脚手架搭设时先立立柱,立柱架设先立里侧立柱,后立外侧立柱,立立柱时要临时固定。临时固定方法可与建筑物结构临时连接,也可设临时斜撑.架设脚手架时,切勿单独一人操作,要防止脚手架倒塌伤人。立柱立好后,即架设大、小横杆,当第一步的大、小...
