玻璃鳞片施工方案(终版)

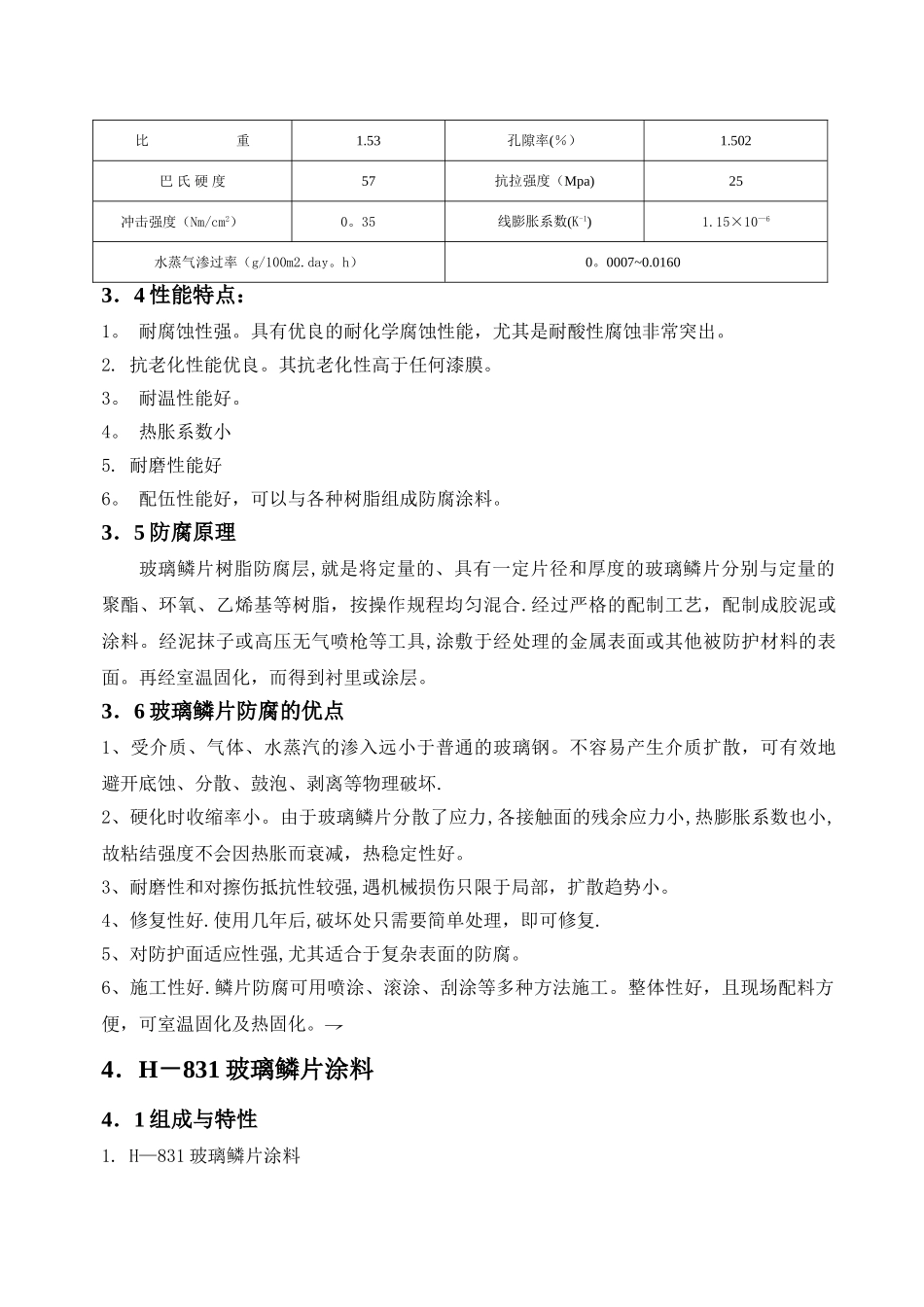

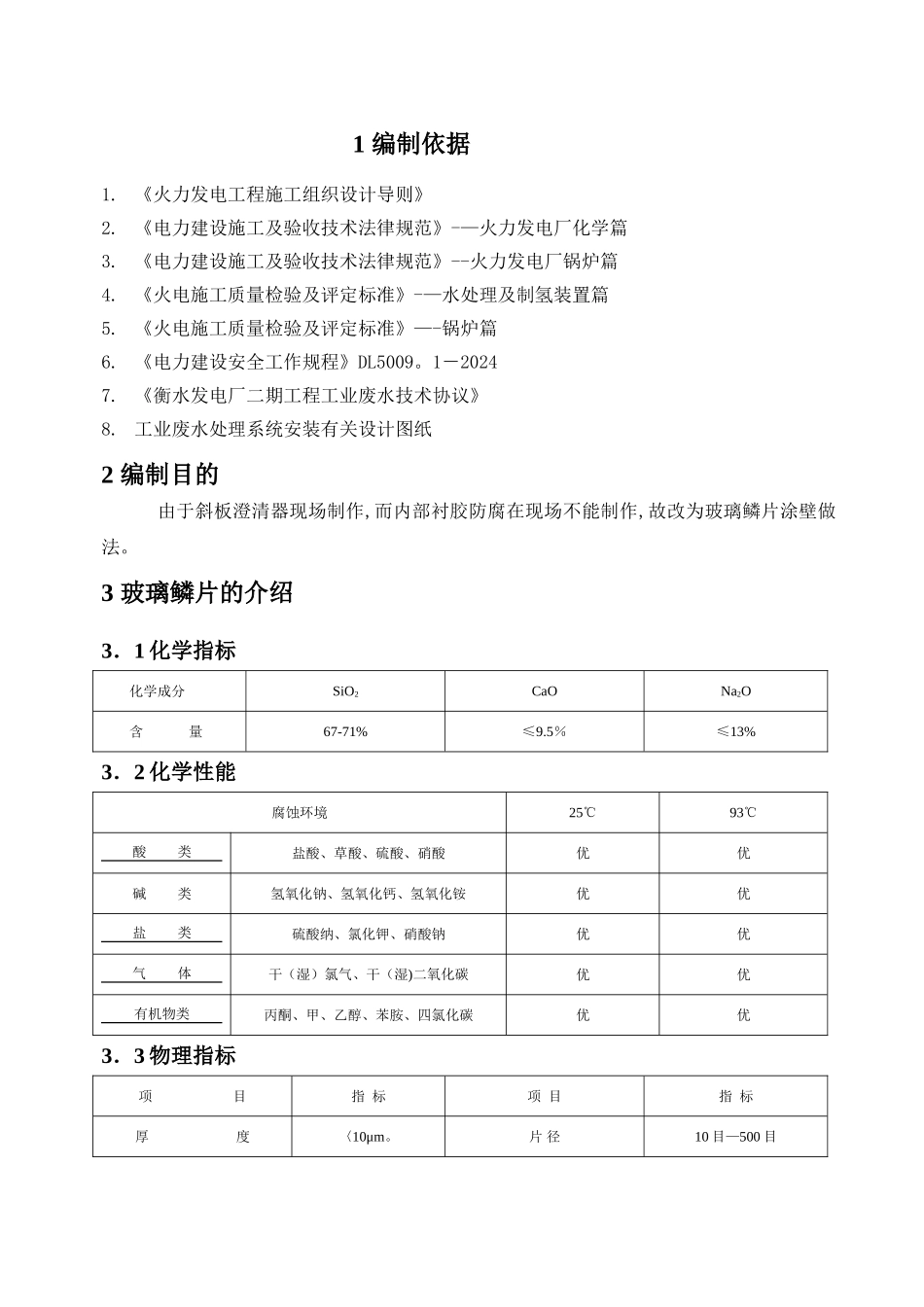

衡水发电厂二期扩建工程 2X300MW 供热机组工业废水集中处理系统斜板澄清器玻璃鳞片施工方案批准审核编制 南京大陆中电科技股份有限公司环保公司二 OO 四年九月1 编制依据1. 《火力发电工程施工组织设计导则》2. 《电力建设施工及验收技术法律规范》-—火力发电厂化学篇3. 《电力建设施工及验收技术法律规范》--火力发电厂锅炉篇4. 《火电施工质量检验及评定标准》-—水处理及制氢装置篇5. 《火电施工质量检验及评定标准》—-锅炉篇6. 《电力建设安全工作规程》DL5009。1－20247. 《衡水发电厂二期工程工业废水技术协议》8. 工业废水处理系统安装有关设计图纸2 编制目的由于斜板澄清器现场制作,而内部衬胶防腐在现场不能制作,故改为玻璃鳞片涂壁做法。3 玻璃鳞片的介绍3．1 化学指标 化学成分 SiO2 CaO Na2O 含 量 67-71% ≤9.5％ ≤13% 3．2 化学性能 腐蚀环境 25℃ 93℃ 酸 类 盐酸、草酸、硫酸、硝酸 优 优 碱 类 氢氧化钠、氢氧化钙、氢氧化铵 优 优 盐 类 硫酸纳、氯化钾、硝酸钠 优 优 气 体 干（湿）氯气、干（湿)二氧化碳 优 优 有机物类 丙酮、甲、乙醇、苯胺、四氯化碳 优 优 3．3 物理指标项 目 指 标 项 目 指 标 厚 度 〈10μm。 片 径 10 目—500 目 比 重 1.53 孔隙率(％） 1.502 巴 氏 硬 度 57 抗拉强度（Mpa) 25 冲击强度（Nm/cm2） 0。35 线膨胀系数(K-1) 1.15×10—6 水蒸气渗过率（g/100m2.day。h） 0。0007~0.0160 3．4 性能特点：1。 耐腐蚀性强。具有优良的耐化学腐蚀性能，尤其是耐酸性腐蚀非常突出。 2. 抗老化性能优良。其抗老化性高于任何漆膜。 3。 耐温性能好。 4。 热胀系数小 5. 耐磨性能好 6。 配伍性能好，可以与各种树脂组成防腐涂料。 3．5 防腐原理玻璃鳞片树脂防腐层,就是将定量的、具有一定片径和厚度的玻璃鳞片分别与定量的聚酯、环氧、乙烯基等树脂，按操作规程均匀混合.经过严格的配制工艺，配制成胶泥或涂料。经泥抹子或高压无气喷枪等工具,涂敷于经处理的金属表面或其他被防护材料的表面。再经室温固化，而得到衬里或涂层。 3．6 玻璃鳞片防腐的优点1、受介质、气体、水蒸汽的渗入远小于普通的玻璃钢。不容易产生介质扩散，可有效地避开底蚀、分散、鼓泡、剥离等物理破坏. 2、硬化时收缩率小。由于玻璃鳞片分散了应力,各接触面的残余应力小,热膨胀系数也小,故粘结强度不会因热胀而衰减...
