珠海网架制作安装施工方案新

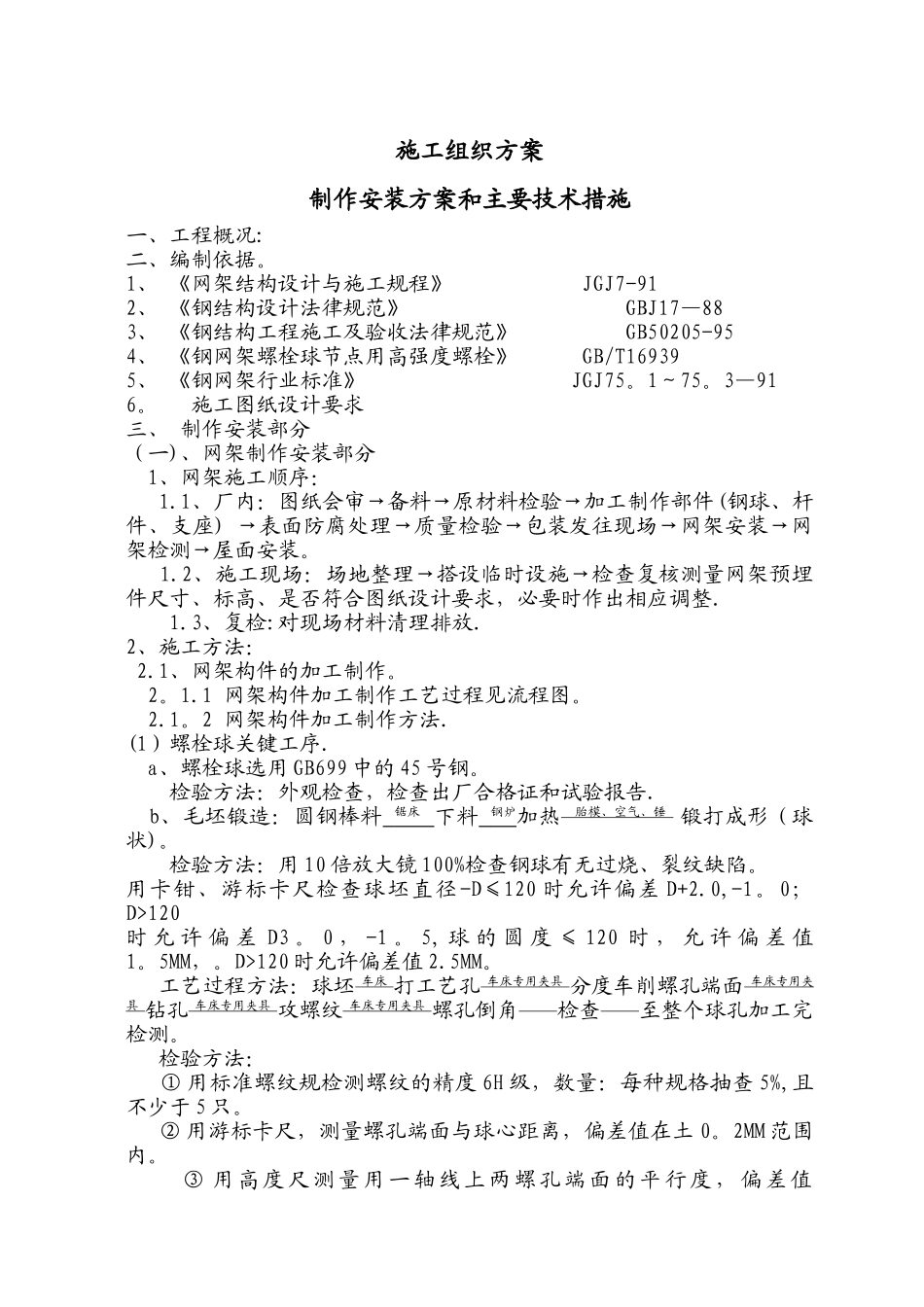

珠海网架制作安装施工方案新_第1页
1/8

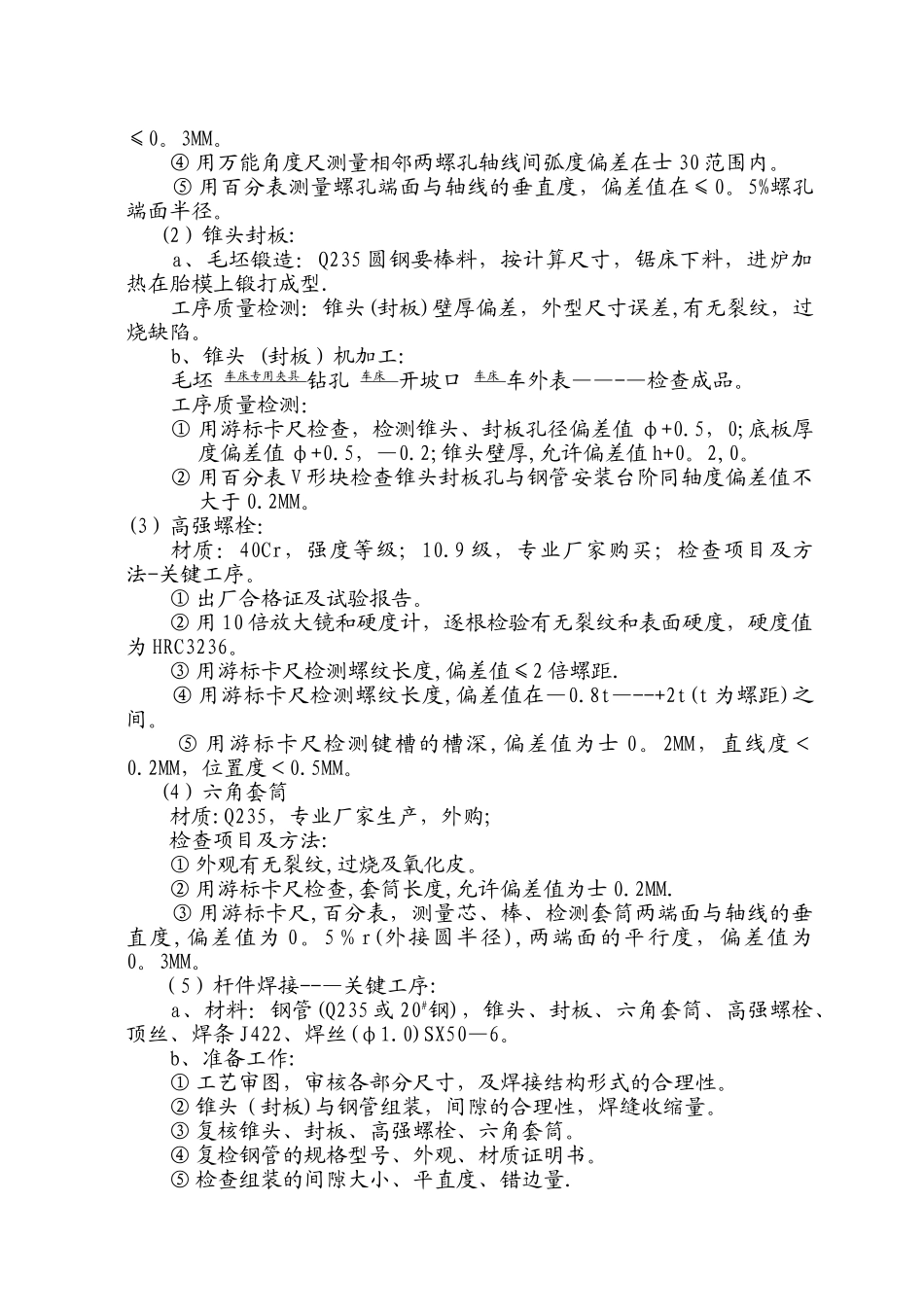

珠海网架制作安装施工方案新_第2页
2/8

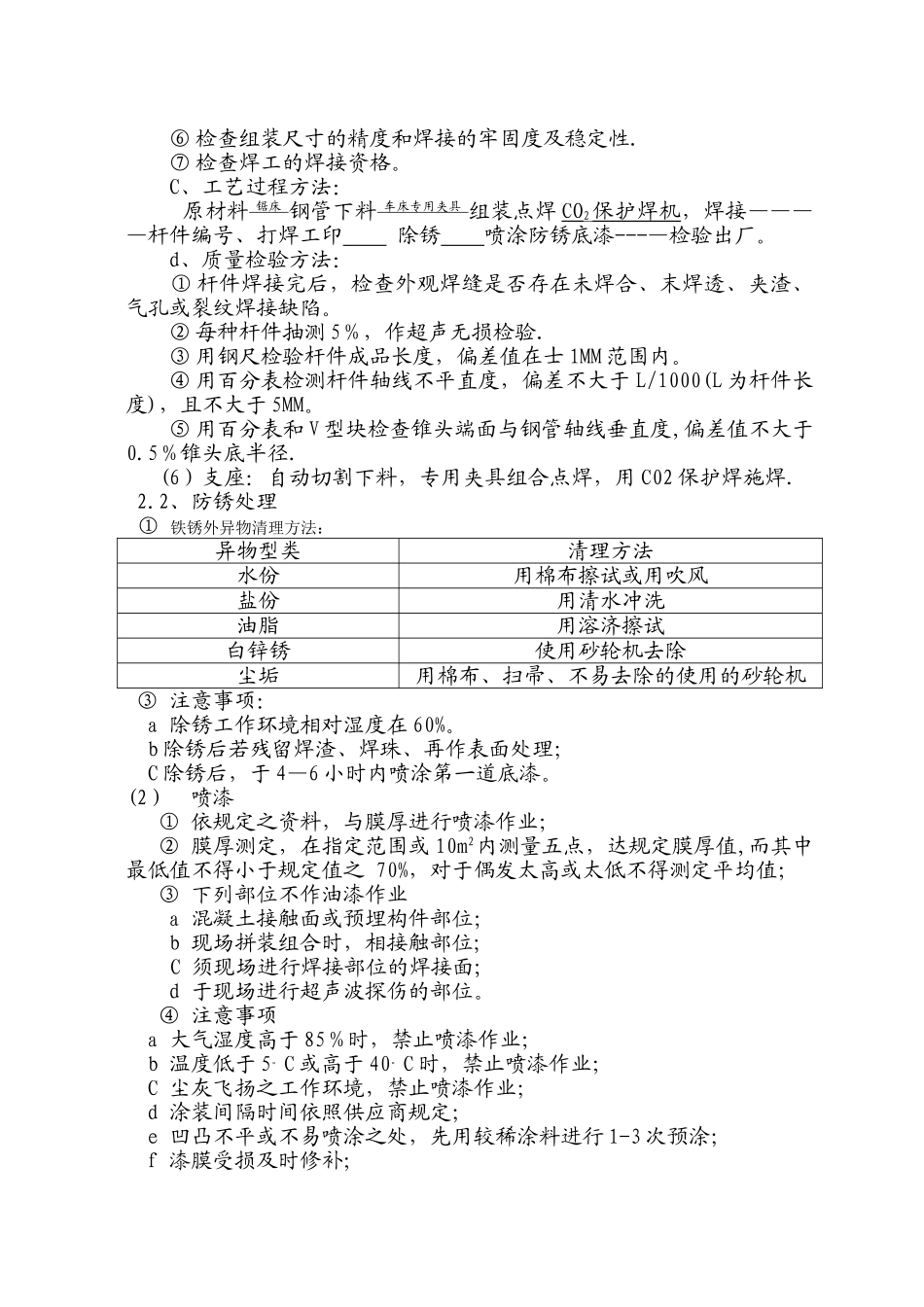

珠海网架制作安装施工方案新_第3页
3/8
施工组织方案制作安装方案和主要技术措施一、工程概况:二、编制依据。1、 《网架结构设计与施工规程》 JGJ7-912、 《钢结构设计法律规范》 GBJ17—883、 《钢结构工程施工及验收法律规范》 GB50205-954、 《钢网架螺栓球节点用高强度螺栓》 GB/T169395、 《钢网架行业标准》 JGJ75。1~75。3—916。 施工图纸设计要求三、 制作安装部分(一)、网架制作安装部分 1、网架施工顺序: 1.1、厂内:图纸会审→备料→原材料检验→加工制作部件(钢球、杆件、支座) →表面防腐处理→质量检验→包装发往现场→网架安装→网架检测→屋面安装。 1.2、施工现场:场地整理→搭设临时设施→检查复核测量网架预埋件尺寸、标高、是否符合图纸设计要求,必要时作出相应调整. 1.3、复检:对现场材料清理排放.2、施工方法: 2.1、网架构件的加工制作。 2。1.1 网架构件加工制作工艺过程见流程图。 2.1。2 网架构件加工制作方法.(1)螺栓球关键工序. a、螺栓球选用 GB699 中的 45 号钢。 检验方法:外观检查,检查出厂合格证和试验报告. b、毛坯锻造:圆钢棒料 锯床 下料 钢炉 加热 胎模、空气、锤 锻打成形(球状)。 检验方法:用 10 倍放大镜 100%检查钢球有无过烧、裂纹缺陷。用卡钳、游标卡尺检查球坯直径-D≤120 时允许偏差 D+2.0,-1。0;D>120时 允 许 偏 差 D3 。 0 , -1 。 5, 球 的 圆 度 ≤ 120 时 , 允 许 偏 差 值1。5MM,。D>120 时允许偏差值 2.5MM。 工艺过程方法:球坯 车床 打工艺孔 车床专用夹具 分度车削螺孔端面 车床专用夹具 钻孔 车床专用夹具 攻螺纹 车床专用夹具 螺孔倒角 检查 至整个球孔加工完 检测。 检验方法: ① 用标准螺纹规检测螺纹的精度 6H 级,数量:每种规格抽查 5%,且不少于 5 只。 ② 用游标卡尺,测量螺孔端面与球心距离,偏差值在土 0。2MM 范围内。 ③ 用 高 度 尺 测 量 用 一 轴 线 上 两 螺 孔 端 面 的 平 行 度 , 偏 差 值≤0。3MM。 ④ 用万能角度尺测量相邻两螺孔轴线间弧度偏差在士 30 范围内。 ⑤ 用百分表测量螺孔端面与轴线的垂直度,偏差值在≤0。5%螺孔端面半径。 (2)锥头封板: a、毛坯锻造:Q235 圆钢要棒料,按计算尺寸,锯床下料,进炉加热在胎模上锻打成型. 工序质量检测:锥头(封板)壁厚偏差,外型尺寸误差,有无裂纹,过烧缺陷。b、锥头 (封板)机加工:毛坯 车床专...
