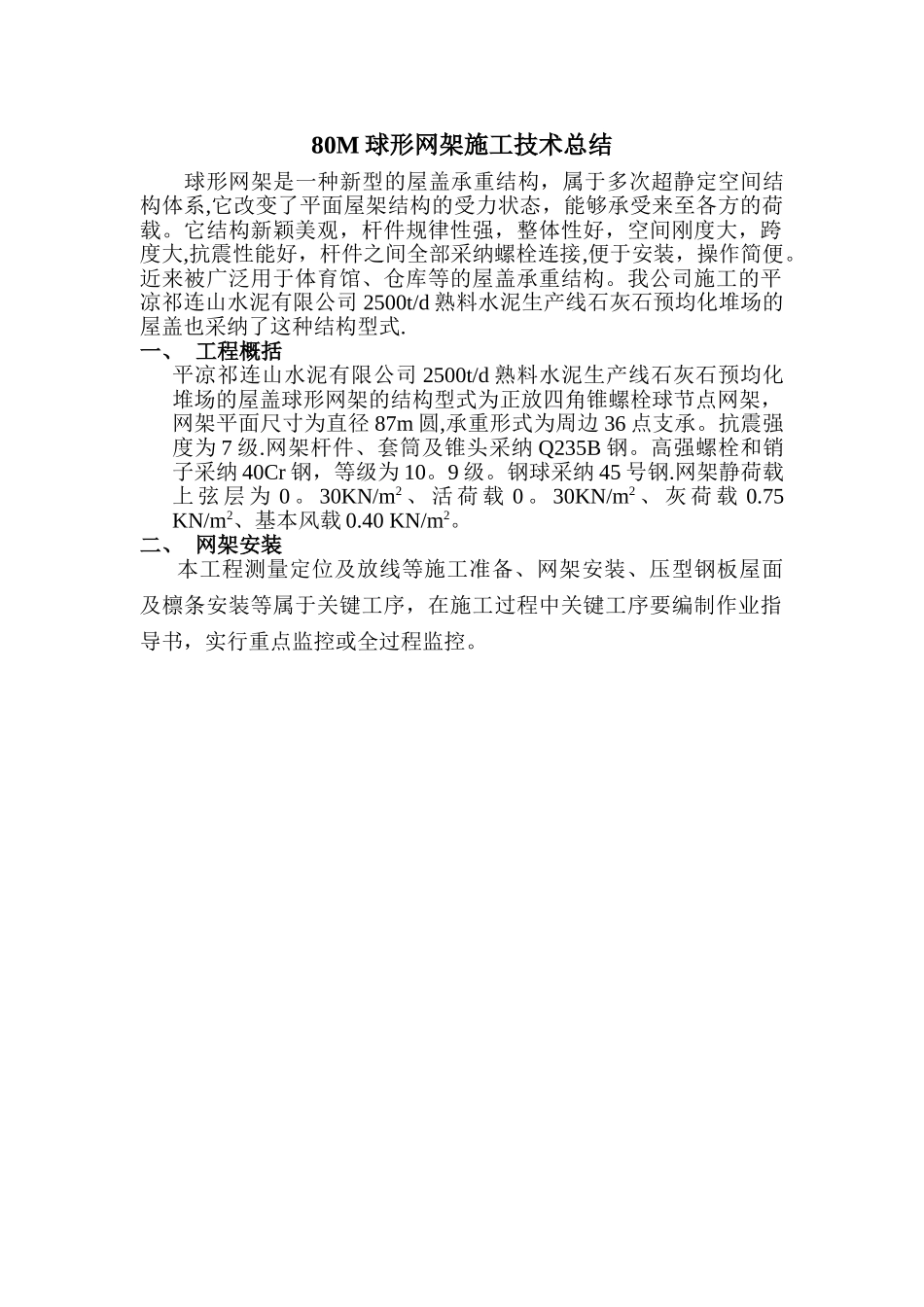

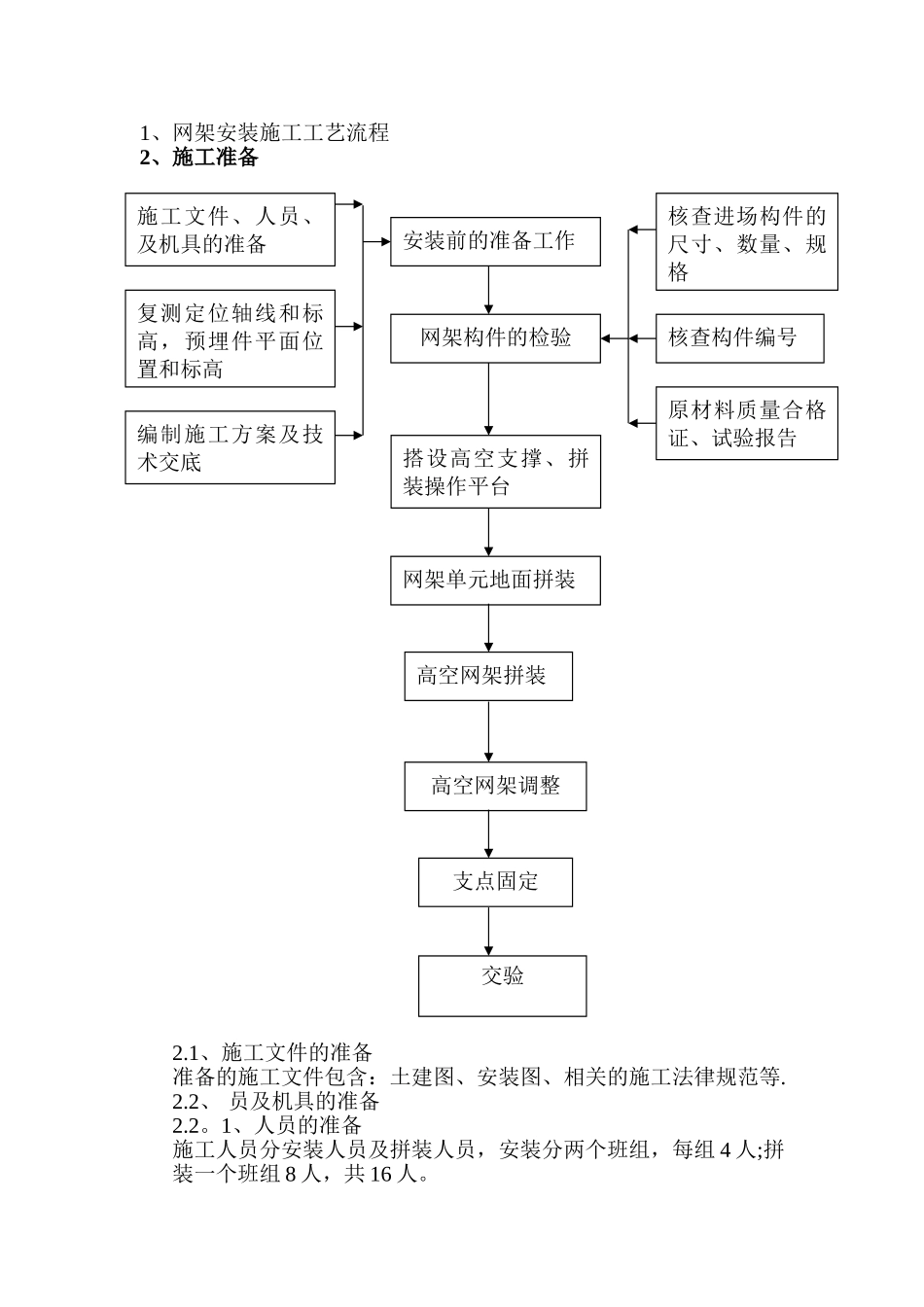

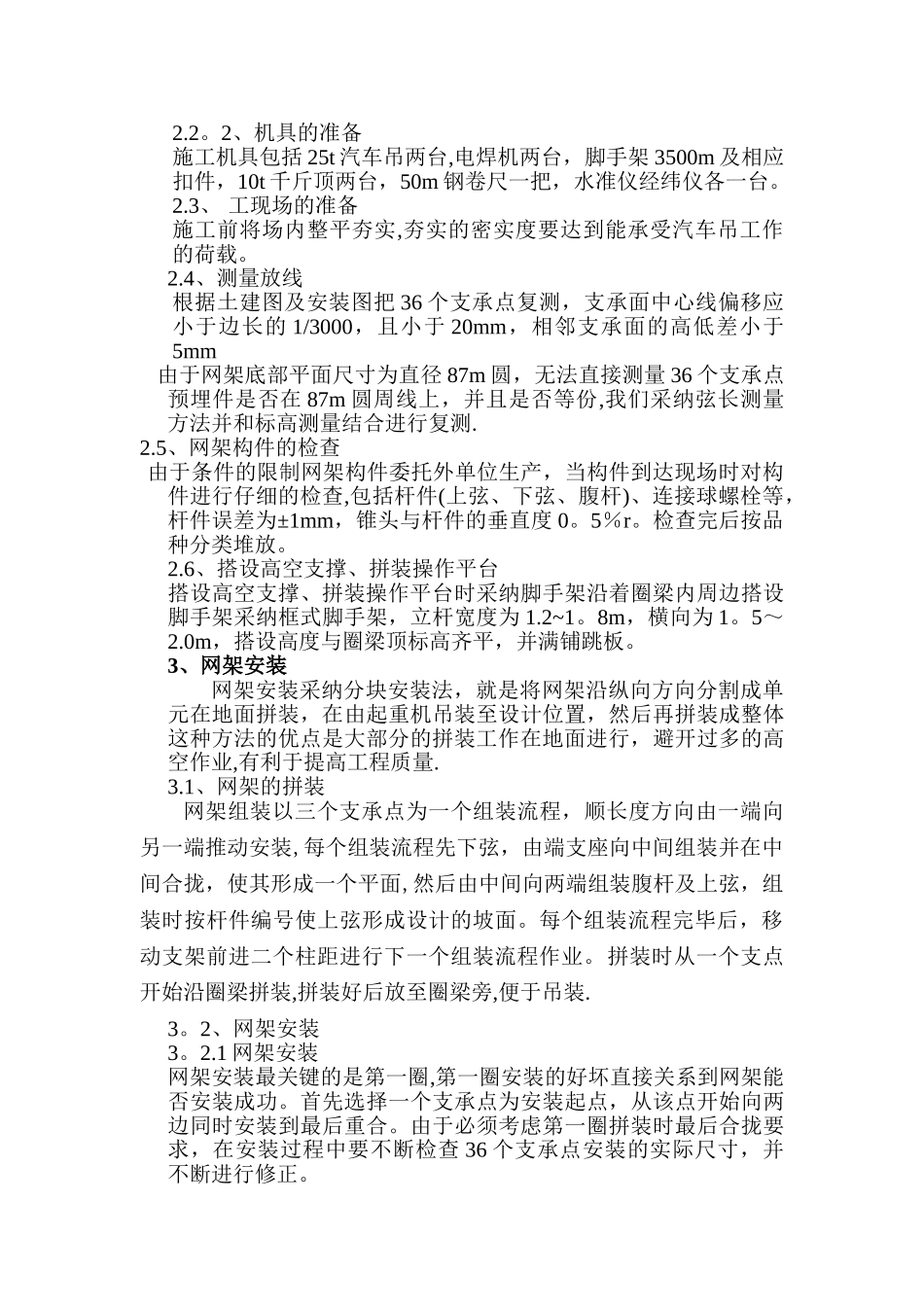

80M 球形网架施工技术总结球形网架是一种新型的屋盖承重结构,属于多次超静定空间结构体系,它改变了平面屋架结构的受力状态,能够承受来至各方的荷载。它结构新颖美观,杆件规律性强,整体性好,空间刚度大,跨度大,抗震性能好,杆件之间全部采纳螺栓连接,便于安装,操作简便。近来被广泛用于体育馆、仓库等的屋盖承重结构。我公司施工的平凉祁连山水泥有限公司 2500t/d 熟料水泥生产线石灰石预均化堆场的屋盖也采纳了这种结构型式.一、 工程概括平凉祁连山水泥有限公司 2500t/d 熟料水泥生产线石灰石预均化堆场的屋盖球形网架的结构型式为正放四角锥螺栓球节点网架,网架平面尺寸为直径 87m 圆,承重形式为周边 36 点支承。抗震强度为 7 级.网架杆件、套筒及锥头采纳 Q235B 钢。高强螺栓和销子采纳 40Cr 钢,等级为 10。9 级。钢球采纳 45 号钢.网架静荷载上 弦 层 为 0 。 30KN/m2 、 活 荷 载 0 。 30KN/m2 、 灰 荷 载 0.75 KN/m2、基本风载 0.40 KN/m2。二、 网架安装本工程测量定位及放线等施工准备、网架安装、压型钢板屋面及檩条安装等属于关键工序,在施工过程中关键工序要编制作业指导书,实行重点监控或全过程监控。1、网架安装施工工艺流程2、施工准备2.1、施工文件的准备准备的施工文件包含:土建图、安装图、相关的施工法律规范等.2.2、 员及机具的准备2.2。1、人员的准备施工人员分安装人员及拼装人员,安装分两个班组,每组 4 人;拼装一个班组 8 人,共 16 人。安装前的准备工作施工文件、人员、及机具的准备复测定位轴线和标高,预埋件平面位置和标高编制施工方案及技术交底网架构件的检验核查进场构件的尺寸、数量、规格核查构件编号原材料质量合格证、试验报告搭设高空支撑、拼装操作平台网架单元地面拼装高空网架拼装高空网架调整支点固定交验2.2。2、机具的准备施工机具包括 25t 汽车吊两台,电焊机两台,脚手架 3500m 及相应扣件,10t 千斤顶两台,50m 钢卷尺一把,水准仪经纬仪各一台。2.3、 工现场的准备施工前将场内整平夯实,夯实的密实度要达到能承受汽车吊工作的荷载。2.4、测量放线根据土建图及安装图把 36 个支承点复测,支承面中心线偏移应小于边长的 1/3000,且小于 20mm,相邻支承面的高低差小于5mm 由于网架底部平面尺寸为直径 87m 圆,无法直接测量 36 个支承点预埋件是否在 87m 圆周线上,并且是否等份,我们采纳弦长测量方法并和标高测量结...
