球磨机安装施工方案3VIP专享

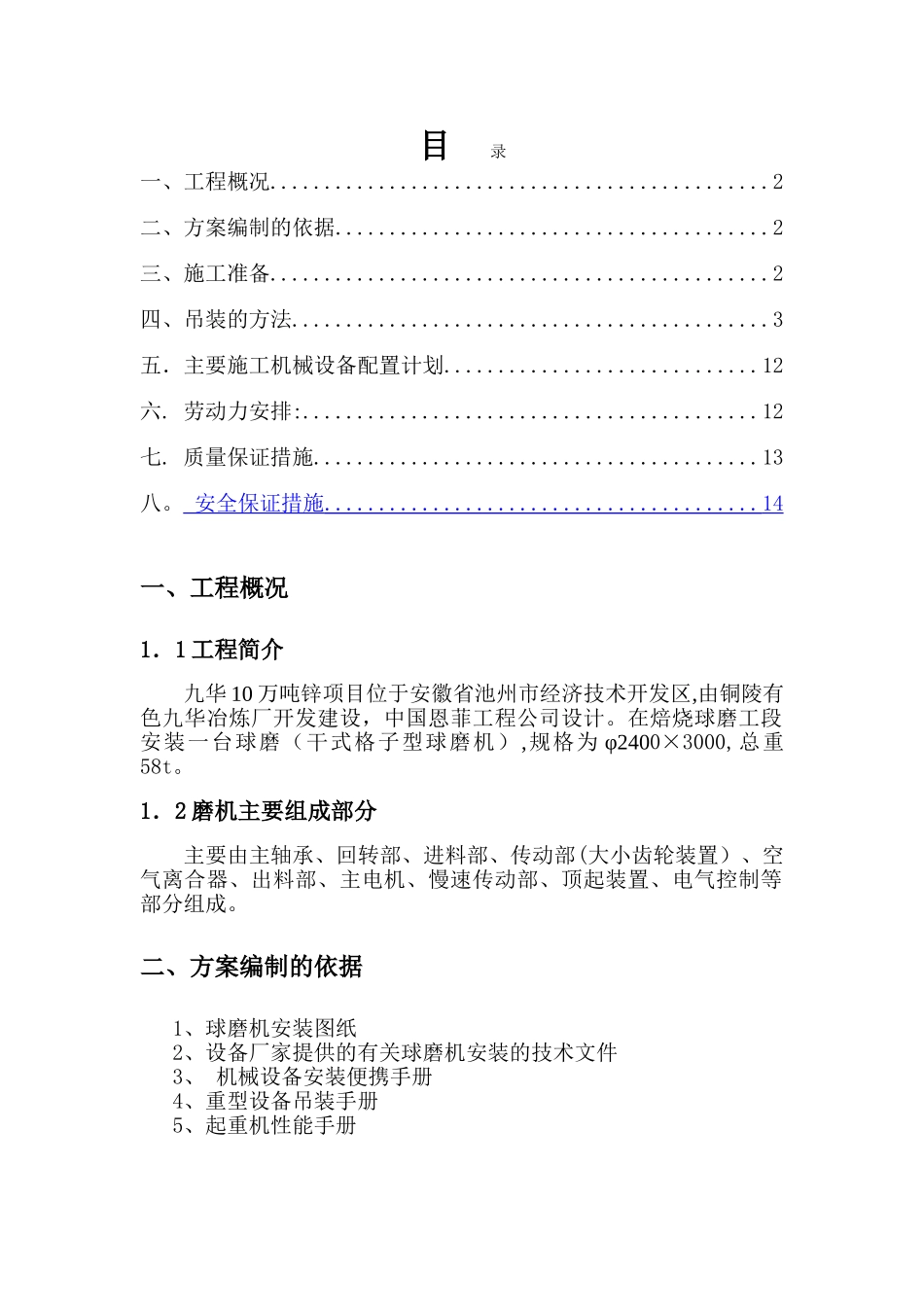

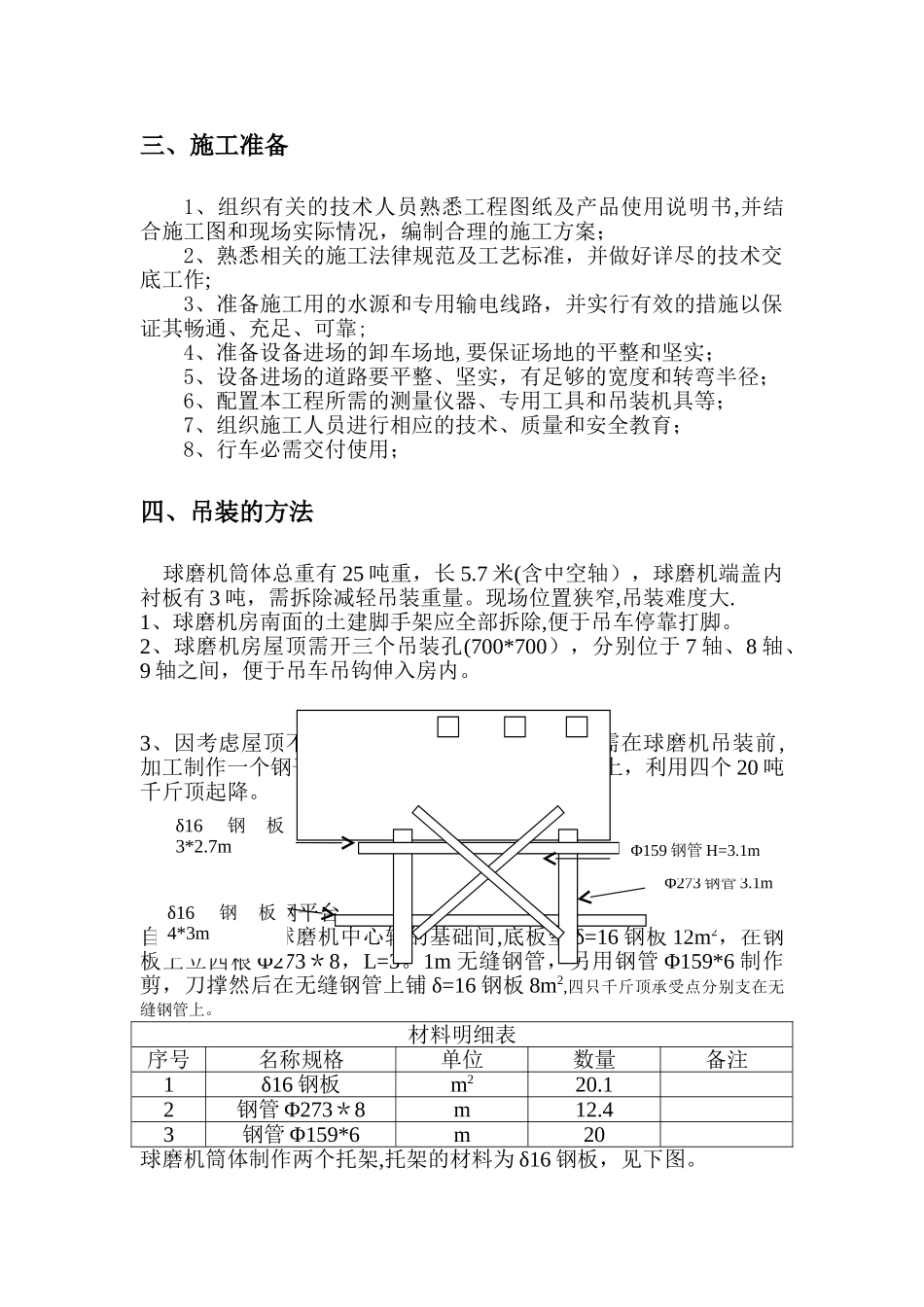

目 录一、工程概况..............................................2二、方案编制的依据........................................2三、施工准备..............................................2四、吊装的方法............................................3五．主要施工机械设备配置计划.............................12六. 劳动力安排:..........................................12七. 质量保证措施.........................................13八。 安全保证措施 ........................................ 14 一、工程概况1．1 工程简介九华 10 万吨锌项目位于安徽省池州市经济技术开发区,由铜陵有色九华冶炼厂开发建设，中国恩菲工程公司设计。在焙烧球磨工段安装一台球磨（干式格子型球磨机）,规格为 φ2400×3000,总重58t。1．2 磨机主要组成部分主要由主轴承、回转部、进料部、传动部(大小齿轮装置）、空气离合器、出料部、主电机、慢速传动部、顶起装置、电气控制等部分组成。二、方案编制的依据 1、球磨机安装图纸 2、设备厂家提供的有关球磨机安装的技术文件 3、 机械设备安装便携手册 4、重型设备吊装手册 5、起重机性能手册三、施工准备1、组织有关的技术人员熟悉工程图纸及产品使用说明书,并结合施工图和现场实际情况，编制合理的施工方案；2、熟悉相关的施工法律规范及工艺标准，并做好详尽的技术交底工作;3、准备施工用的水源和专用输电线路，并实行有效的措施以保证其畅通、充足、可靠;4、准备设备进场的卸车场地,要保证场地的平整和坚实；5、设备进场的道路要平整、坚实，有足够的宽度和转弯半径；6、配置本工程所需的测量仪器、专用工具和吊装机具等； 7、组织施工人员进行相应的技术、质量和安全教育； 8、行车必需交付使用；四、吊装的方法 球磨机筒体总重有 25 吨重，长 5.7 米(含中空轴），球磨机端盖内衬板有 3 吨，需拆除减轻吊装重量。现场位置狭窄,吊装难度大.1、球磨机房南面的土建脚手架应全部拆除,便于吊车停靠打脚。2、球磨机房屋顶需开三个吊装孔(700*700），分别位于 7 轴、8 轴、9 轴之间，便于吊车吊钩伸入房内。3、因考虑屋顶不能承受球磨机吊装时的荷载，需在球磨机吊装前,加工制作一个钢平台,吊装时将球磨机落在钢平台上，利用四个 20 吨千斤顶起降。 钢平台自制钢平台在球磨机中心轴的基础间,底板垫 δ=16 钢板 12m2，在钢板上立四根 Φ273＊8，L=3。1m 无缝钢...
