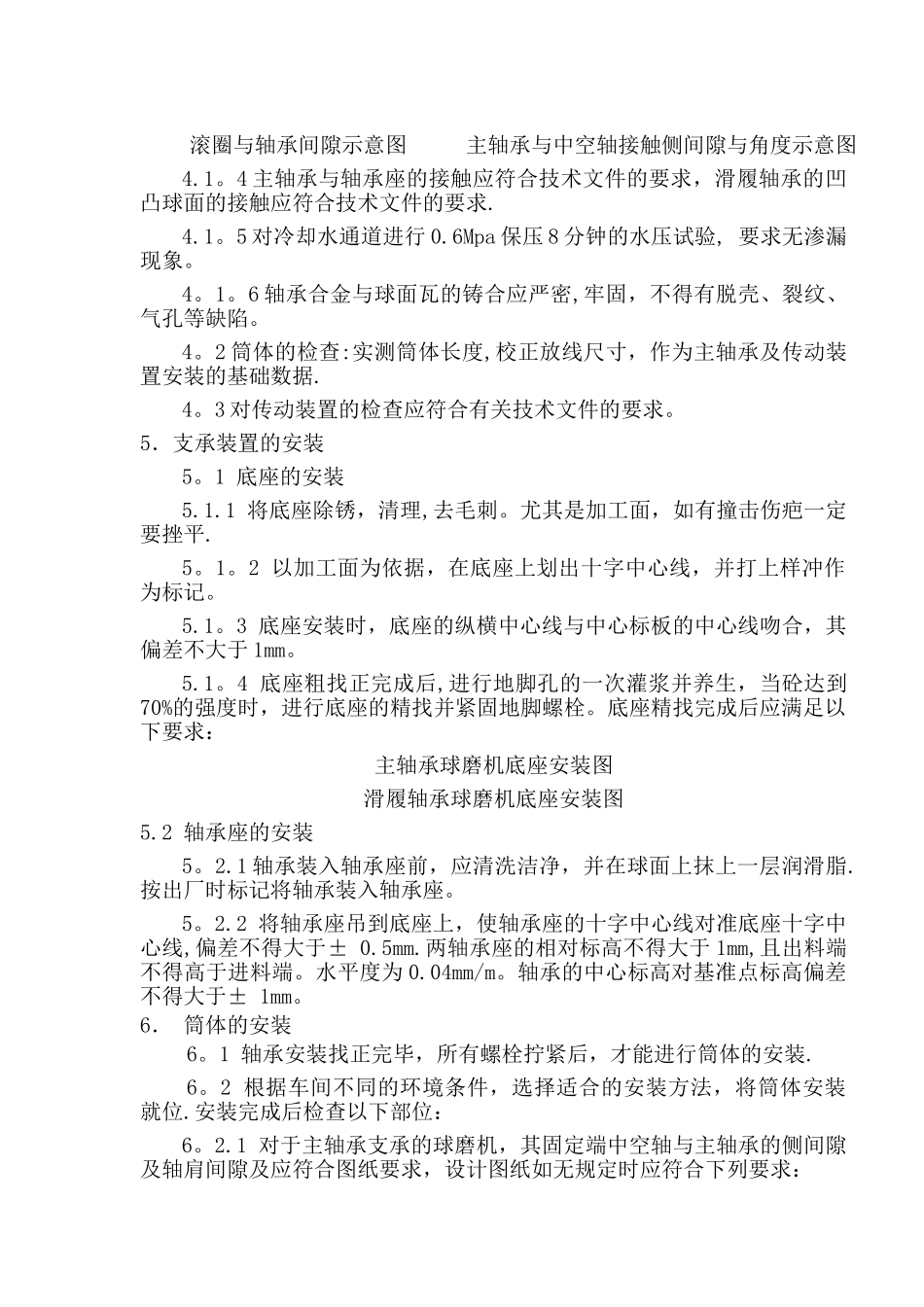

球磨机安装作业指导书1． 概述此作业指导书中的内容将主要针对大中型水泥厂中常见的两种球磨机(根据支承轴承的不同）：主轴承球磨机及滑履轴承球磨机。2． 基础验收与放线2.1 基础验收2。1。1 基础验收应会同业主单位、监理单位、土建施工单位共同进行. 2。1.2 对比设备和工艺图检查基础的外形尺寸、中心线、基础标高尺寸、基础孔的几何尺寸及相互位置等，应符合以下要求:项 目 名 称允许偏差(mm）检 验 工 具基础外形尺寸±3030m 钢盘尺基础坐标位置（纵、横中心线）±2030m 钢盘尺基础上平面标高0-20水 准 仪中心线间的距离+130m 钢盘尺基准点标高对车间零点标高+3水 准 仪地脚孔相 互 中 心 位 置+1030m 钢盘尺深 度+2003m 钢卷尺垂 直 度5/10003m 钢卷尺,线坠2.1.3 基础周围必须填平、夯实，所有遗留的模板和露出混凝土外的钢筋等，必须清除，并将设备安装场地及地脚孔内碎料、脏物及积水等全部清除洁净。2.2 标定磨机基准线2。2.1 依据工艺图在磨机的基础上埋设中心标板。在出料端基础上设置一标高基准点,注意保护。2.2.2 根据土建单位提供的基准点和基准线，一次放出磨机及传动装置的纵向中心线，在中心标板上用样冲打上中心点,并用对角线法进行校核。然后根据工艺图设计尺寸,划出磨机基础及传动的横向中心线.见下图： 主轴承球磨机基础放线图滑履轴承球磨机基础放线图3. 垫铁的布置及砂堆的制作3.1 根据工艺布置图及负荷计算作出垫铁布置，对砂堆及底座覆盖的位置进行铲麻面。3。2 砂堆的制作应根据以下法律规范：3。2。1 所用材料及配比:525 号硅酸盐水泥：中砂：水=1：1:适量3。2。2 砂堆垫铁的水平度偏差为 0。2mm/m,标高偏差为 0～—1mm。3。2。3 每天加水养护。根据环境情况，养护时间为 3 天至 7 天。4。 设备检查4.1 支承装置的检查4。1.1 主轴承与轴承座的接触应符合技术文件的要求。技术文件无规定时,则遵照以下法律规范:球面接触带的周向接触包角应不于 45 度，轴向接触宽度应不大于球面宽度的 1/3,但不得小于 10mm。接触斑点的分布应均匀连续,间距应不大于 5mm。4.1。2 滑履轴承与滚圈的周向间隙 S 及接触面的接触斑点应符合技术文件的要求。4。1.3 主轴承球面瓦与中空轴轴颈配合间隙 t、接触角 a 及接触斑点应符合技术文件的要求。技术文件无要求时,应遵循以下法律规范：接触斑点不应少于 1 点/10x10mm2,接触角度为 30°～45°，配合侧间隙按下表选取:中空...
