瑞基RJ电动门作业指导书

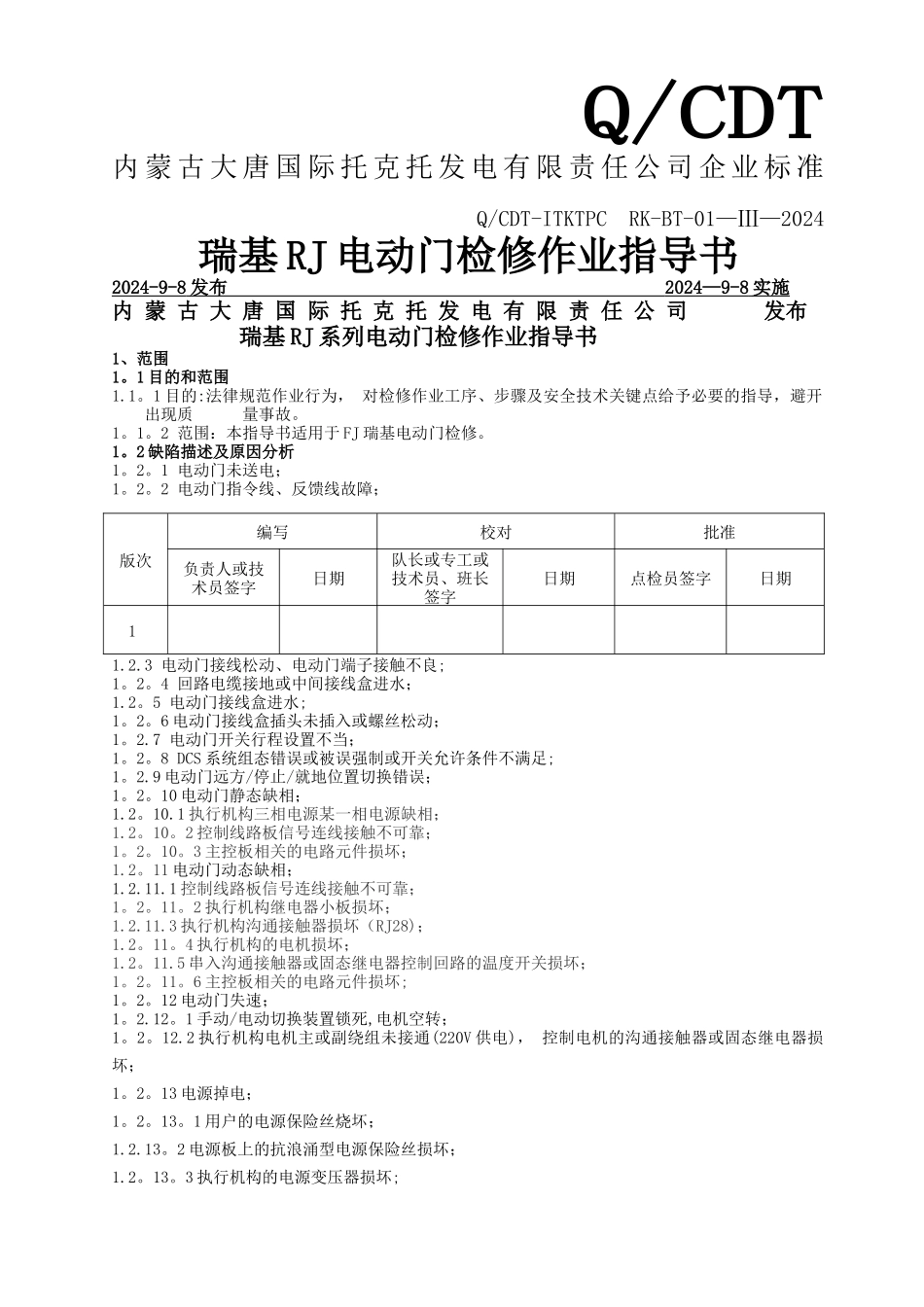

瑞基RJ电动门作业指导书_第1页
1/11

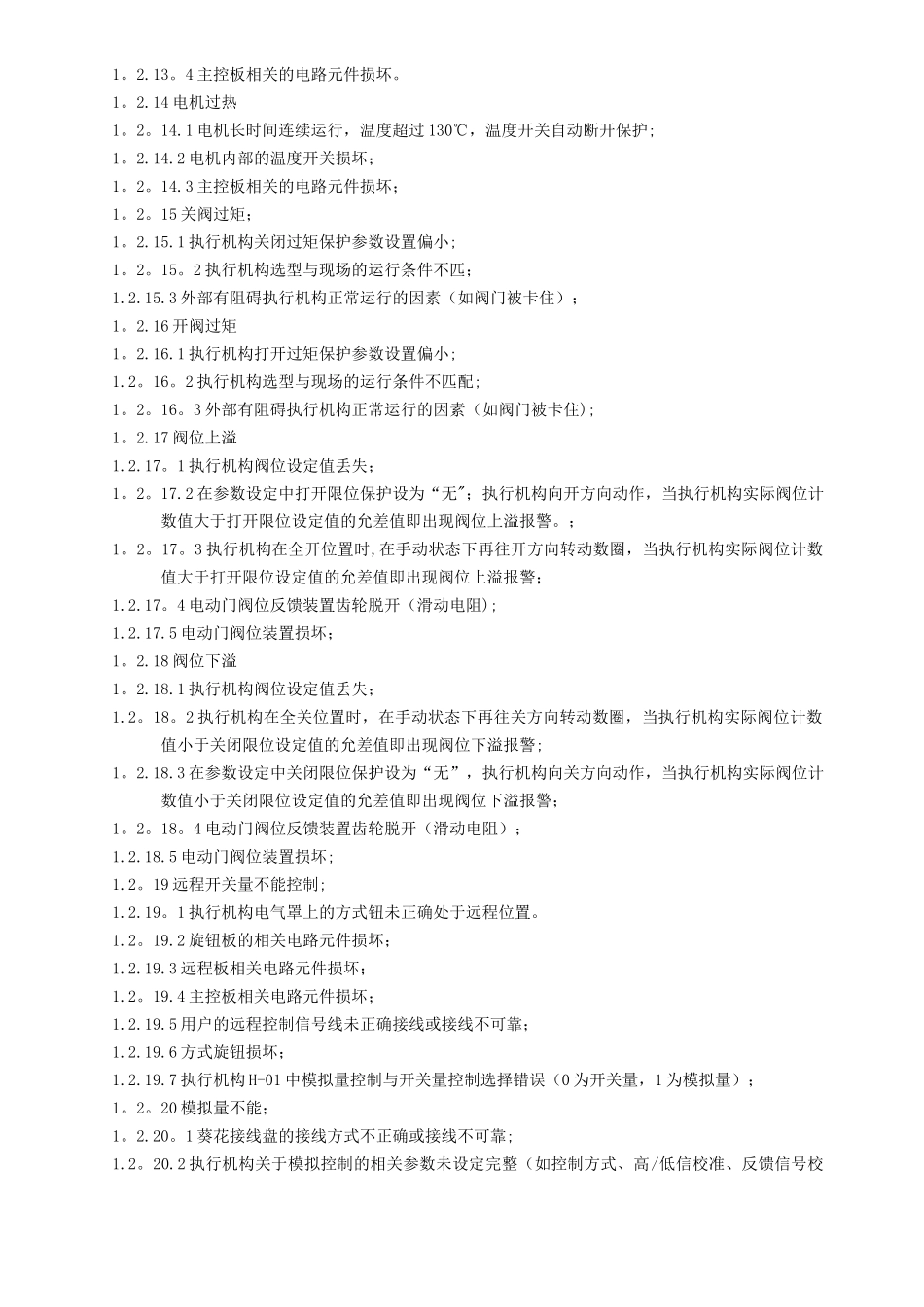

瑞基RJ电动门作业指导书_第2页
2/11
瑞基RJ电动门作业指导书_第3页
3/11
Q/CDT内 蒙 古 大 唐 国 际 托 克 托 发 电 有 限 责 任 公 司 企 业 标 准Q/CDT-ITKTPC RK-BT-01—Ⅲ—2024瑞基 RJ 电动门检修作业指导书2024-9-8 发布 2024—9-8 实施 内 蒙 古 大 唐 国 际 托 克 托 发 电 有 限 责 任 公 司 发布瑞基 RJ 系列电动门检修作业指导书1、范围1。1 目的和范围1.1。1 目的:法律规范作业行为, 对检修作业工序、步骤及安全技术关键点给予必要的指导,避开出现质 量事故。1。1。2 范围:本指导书适用于 FJ 瑞基电动门检修。1。2 缺陷描述及原因分析1。2。1 电动门未送电;1。2。2 电动门指令线、反馈线故障;1.2.3 电动门接线松动、电动门端子接触不良;1。2。4 回路电缆接地或中间接线盒进水;1.2。5 电动门接线盒进水;1。2。6 电动门接线盒插头未插入或螺丝松动;1。2.7 电动门开关行程设置不当;1。2。8 DCS 系统组态错误或被误强制或开关允许条件不满足;1。2.9 电动门远方/停止/就地位置切换错误;1。2。10 电动门静态缺相;1.2。10.1 执行机构三相电源某一相电源缺相;1.2。10。2 控制线路板信号连线接触不可靠;1。2。10。3 主控板相关的电路元件损坏;1.2。11 电动门动态缺相;1.2.11.1 控制线路板信号连线接触不可靠;1。2。11。2 执行机构继电器小板损坏;1.2.11.3 执行机构沟通接触器损坏(RJ28);1.2。11。4 执行机构的电机损坏;1.2。11.5 串入沟通接触器或固态继电器控制回路的温度开关损坏;1。2。11。6 主控板相关的电路元件损坏;1。2。12 电动门失速;1。2.12。1 手动/电动切换装置锁死,电机空转;1。2。12.2 执行机构电机主或副绕组未接通(220V 供电), 控制电机的沟通接触器或固态继电器损坏;1。2。13 电源掉电;1。2。13。1 用户的电源保险丝烧坏;1.2.13。2 电源板上的抗浪涌型电源保险丝损坏;1.2。13。3 执行机构的电源变压器损坏;版次编写校对批准负责人或技术员签字日期队长或专工或技术员、班长签字日期点检员签字日期11。2.13。4 主控板相关的电路元件损坏。1。2.14 电机过热1。2。14.1 电机长时间连续运行,温度超过 130℃,温度开关自动断开保护;1。2.14.2 电机内部的温度开关损坏;1。2。14.3 主控板相关的电路元件损坏;1。2。15 关阀过矩;1。2.15.1 执行机构关闭过矩保护参数设置偏小;1。2。15。2 执行机构选型与现场的运行条件不匹;1.2.15.3 外部有阻碍执行机构正常运行的因素(...
