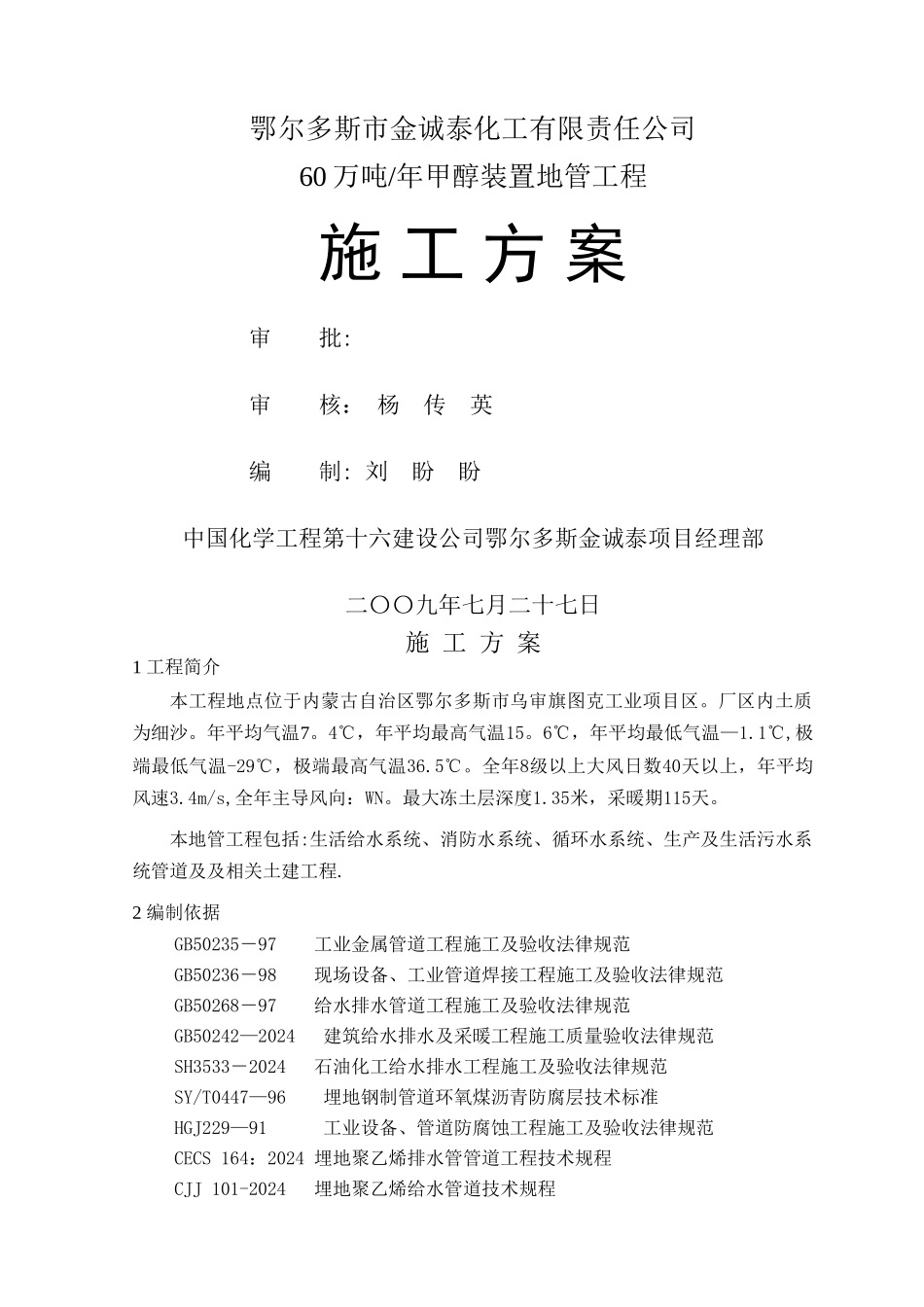

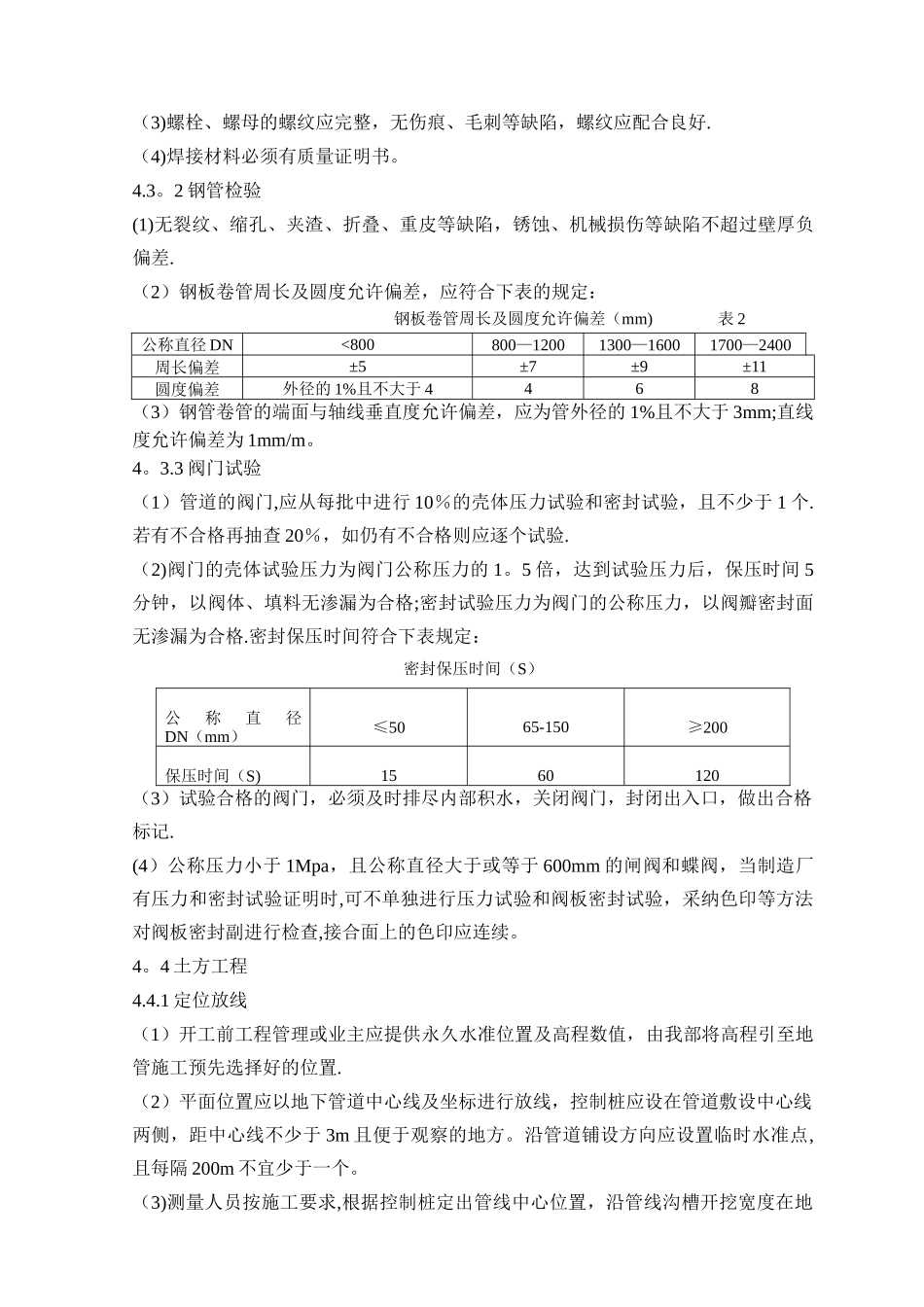

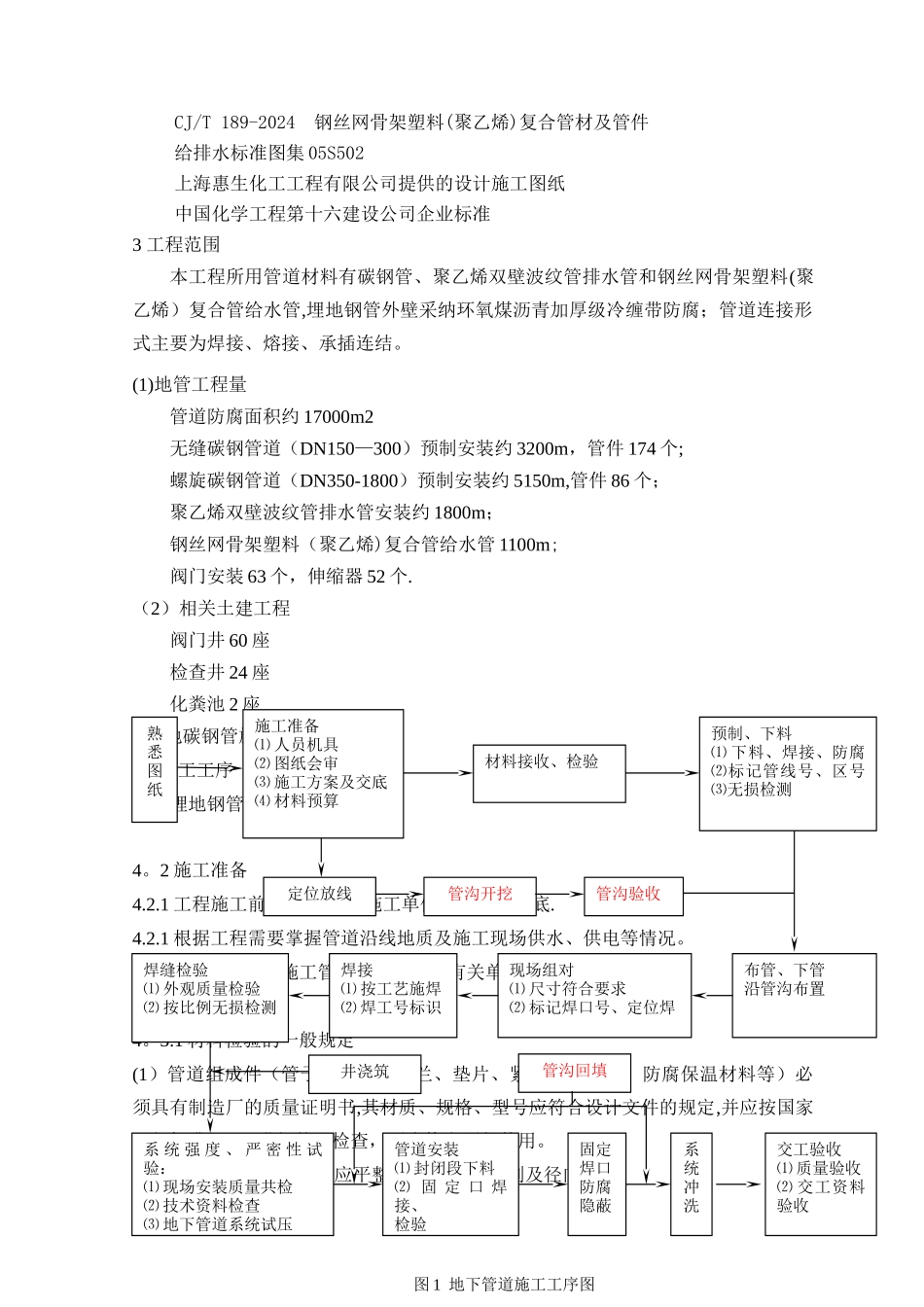

鄂尔多斯市金诚泰化工有限责任公司60 万吨/年甲醇装置地管工程施 工 方 案审 批:审 核： 杨 传 英编 制: 刘 盼 盼中国化学工程第十六建设公司鄂尔多斯金诚泰项目经理部二〇〇九年七月二十七日施 工 方 案1 工程简介本工程地点位于内蒙古自治区鄂尔多斯市乌审旗图克工业项目区。厂区内土质为细沙。年平均气温7。4℃，年平均最高气温15。6℃，年平均最低气温—1.1℃,极端最低气温-29℃，极端最高气温36.5℃。全年8级以上大风日数40天以上，年平均风速3.4m/s,全年主导风向：WN。最大冻土层深度1.35米，采暖期115天。本地管工程包括:生活给水系统、消防水系统、循环水系统、生产及生活污水系统管道及及相关土建工程.2 编制依据GB50235－97 工业金属管道工程施工及验收法律规范GB50236－98 现场设备、工业管道焊接工程施工及验收法律规范GB50268－97 给水排水管道工程施工及验收法律规范GB50242—2024 建筑给水排水及采暖工程施工质量验收法律规范SH3533－2024 石油化工给水排水工程施工及验收法律规范SY/T0447—96 埋地钢制管道环氧煤沥青防腐层技术标准HGJ229—91 工业设备、管道防腐蚀工程施工及验收法律规范CECS 164：2024 埋地聚乙烯排水管管道工程技术规程CJJ 101-2024 埋地聚乙烯给水管道技术规程CJ/T 189-2024 钢丝网骨架塑料(聚乙烯)复合管材及管件给排水标准图集 05S502上海惠生化工工程有限公司提供的设计施工图纸中国化学工程第十六建设公司企业标准3 工程范围本工程所用管道材料有碳钢管、聚乙烯双壁波纹管排水管和钢丝网骨架塑料(聚乙烯）复合管给水管,埋地钢管外壁采纳环氧煤沥青加厚级冷缠带防腐；管道连接形式主要为焊接、熔接、承插连结。(1)地管工程量管道防腐面积约 17000m2无缝碳钢管道（DN150—300）预制安装约 3200m，管件 174 个;螺旋碳钢管道（DN350-1800）预制安装约 5150m,管件 86 个；聚乙烯双壁波纹管排水管安装约 1800m；钢丝网骨架塑料（聚乙烯)复合管给水管 1100m;阀门安装 63 个，伸缩器 52 个.（2）相关土建工程阀门井 60 座检查井 24 座化粪池 2 座4 埋地碳钢管施工方案4.1 施工工序埋地钢管的施工工序如下图:4。2 施工准备4.2.1 工程施工前,设计单位向施工单位进行设计交底.4.2.1 根据工程需要掌握管道沿线地质及施工现场供水、供电等情况。4.2。3 建设单位（施工管理单位）组织有关单位进行现场交桩。4.3 材料检验4。3.1 材料检验的一般规定(1）管道...
