甲醇精馏工艺流程

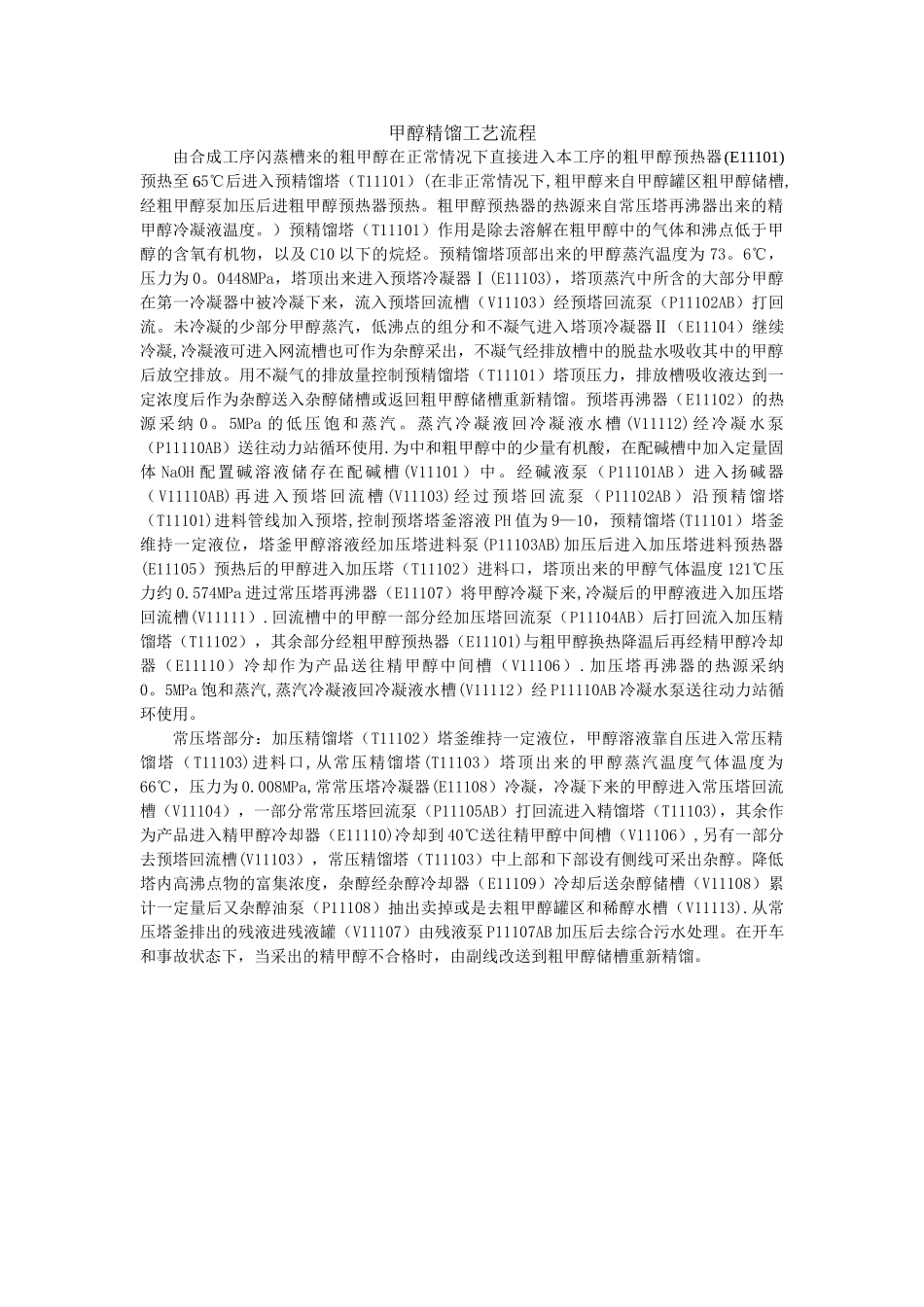

甲醇精馏工艺流程_第1页
1/1
甲醇精馏工艺流程由合成工序闪蒸槽来的粗甲醇在正常情况下直接进入本工序的粗甲醇预热器(E11101)预热至 65℃后进入预精馏塔(T11101)(在非正常情况下,粗甲醇来自甲醇罐区粗甲醇储槽,经粗甲醇泵加压后进粗甲醇预热器预热。粗甲醇预热器的热源来自常压塔再沸器出来的精甲醇冷凝液温度。)预精馏塔(T11101)作用是除去溶解在粗甲醇中的气体和沸点低于甲醇的含氧有机物,以及 C10 以下的烷烃。预精馏塔顶部出来的甲醇蒸汽温度为 73。6℃,压力为 0。0448MPa,塔顶出来进入预塔冷凝器Ⅰ(E11103),塔顶蒸汽中所含的大部分甲醇在第一冷凝器中被冷凝下来,流入预塔回流槽(V11103)经预塔回流泵(P11102AB)打回流。未冷凝的少部分甲醇蒸汽,低沸点的组分和不凝气进入塔顶冷凝器Ⅱ(E11104)继续冷凝,冷凝液可进入网流槽也可作为杂醇采出,不凝气经排放槽中的脱盐水吸收其中的甲醇后放空排放。用不凝气的排放量控制预精馏塔(T11101)塔顶压力,排放槽吸收液达到一定浓度后作为杂醇送入杂醇储槽或返回粗甲醇储槽重新精馏。预塔再沸器(E11102)的热源 采 纳 0 。 5MPa 的 低 压 饱 和 蒸 汽 。 蒸 汽 冷 凝 液 回 冷 凝 液 水 槽 (V11112) 经 冷 凝 水 泵(P11110AB)送往动力站循环使用.为中和粗甲醇中的少量有机酸,在配碱槽中加入定量固体 NaOH 配置碱溶液储存在配碱槽 (V11101)中。经碱液泵(P11101AB)进入扬碱器( V11110AB) 再 进 入 预 塔 回 流 槽 (V11103) 经 过 预 塔 回 流 泵 ( P11102AB ) 沿 预 精 馏 塔(T11101)进料管线加入预塔,控制预塔塔釜溶液 PH 值为 9—10,预精馏塔(T11101)塔釜维持一定液位,塔釜甲醇溶液经加压塔进料泵(P11103AB)加压后进入加压塔进料预热器(E11105)预热后的甲醇进入加压塔(T11102)进料口,塔顶出来的甲醇气体温度 121℃压力约 0.574MPa 进过常压塔再沸器(E11107)将甲醇冷凝下来,冷凝后的甲醇液进入加压塔回流槽(V11111).回流槽中的甲醇一部分经加压塔回流泵(P11104AB)后打回流入加压精馏塔(T11102),其余部分经粗甲醇预热器(E11101)与粗甲醇换热降温后再经精甲醇冷却器(E11110)冷却作为产品送往精甲醇中间槽(V11106).加压塔再沸器的热源采纳0。5MPa 饱和蒸汽,蒸汽冷凝液回冷凝液水槽(V11112)经 P11110AB 冷凝水泵送往动力站循环使用。常压塔部分:加压精馏塔(T11102)塔釜维持一定液位,甲醇溶液靠自压进入常...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

甲醇精馏工艺流程
