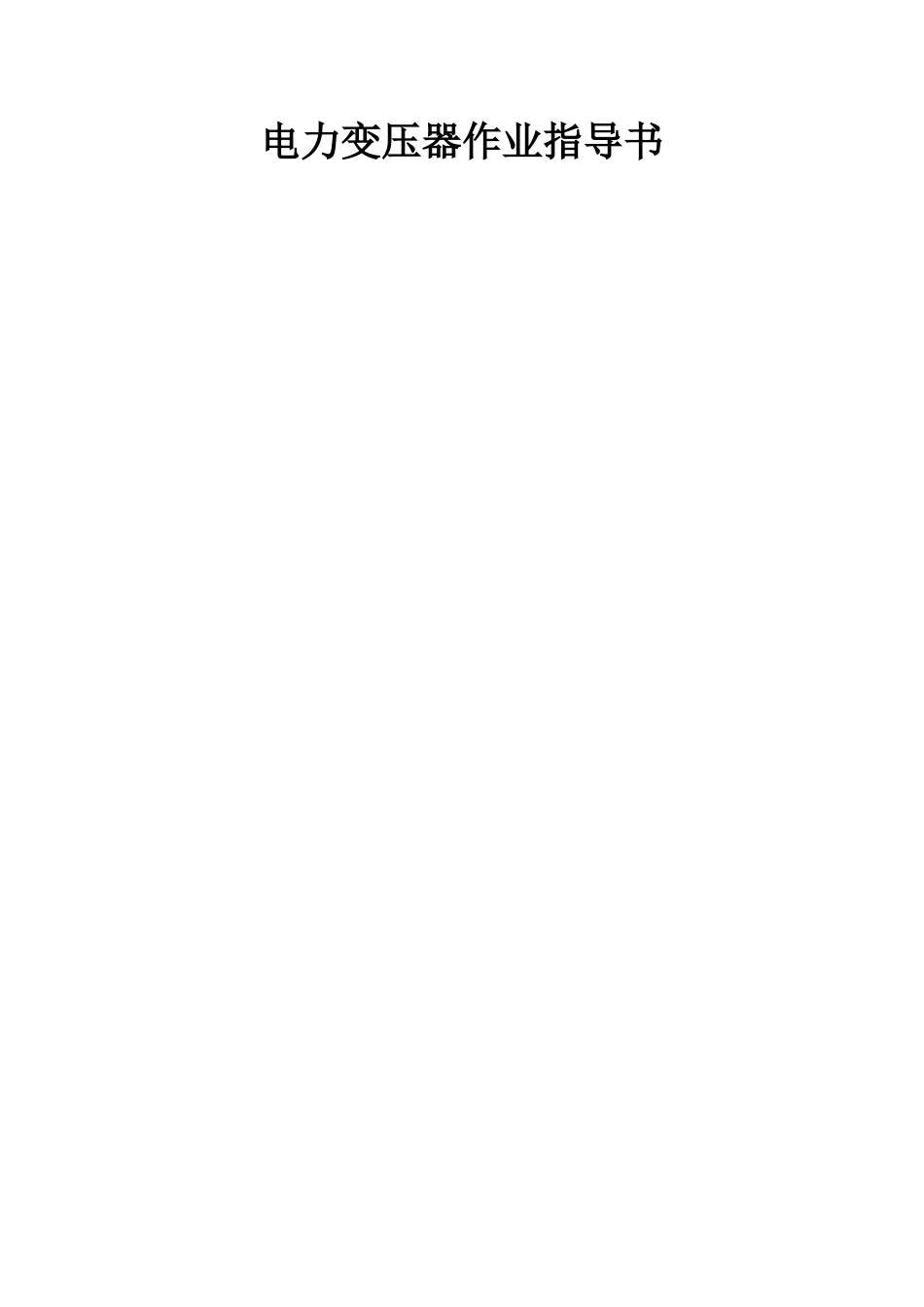

电力变压器作业指导书目 录1试验目的.............................................................................................................32 编制依据、文件和标准 ........................................................................................ 3 3 试验作业准备和条件要求 .................................................................................... 3 4 试验工序关键的质量控制点 ................................................................................ 3 5 试验作业程序内容 ............................................................................................... 3 6 质量要求 ............................................................................................................. 4 7 安全措施 ............................................................................................................. 4 发文范围：（共 份) 归档夹类： 夹号： 发文份数发文份数发文份数本文件于 2024 年 01 月 日开始实施。批准人：_______________1试验目的电力变压器交接试验是为了检验变压器经过运输和安装，变压器的技术特性和绝缘特性是否符合电气设备交接试验规程、设计和厂家技术要求，确保变压器能安全、可靠地投入运行.2编制依据、文件和标准2.1GB 50150—91《电气设备交接试验标准》;2.2制造厂出厂试验报告;2.3设计院相应的施工设计图。3试验作业准备和条件要求3.1开工条件3.1.1 高压电容式套管试验必须在套管支承并固定牢固，同时清理洁净后才可进行试验;3.1.2 变压器的技术特性和绝缘特性试验必须在安装完成后,才能进行试验。3.2主要试验仪器(表）序号试验仪器(表）名称型号、规格数量单位1绝缘电阻测试仪2500V1台2介质损耗测试仪AI61001台3变压器感性电阻测试仪33931台4变压器变比测试仪1台5高压直流发生器60kV1台注：所有的试验仪表均在检定周期内使用。4试验工序关键的质量控制点4.1现场质量见证点有四个:绕组连同套管的直流电阻测量;绕组连同套管的绝缘电阻、吸收比测量；绕组连同套管的介质损耗角正切值 tgδ 测量；高、低压绕组的直流泄漏试验。5试验作业程序内容5.1变压器试验作业流程5.2接口点关系5.2.1 高压电容式套管试验必须在套管竖起，并支承牢固，清理洁净后进行；5.2.2 变压器的其他试验...
