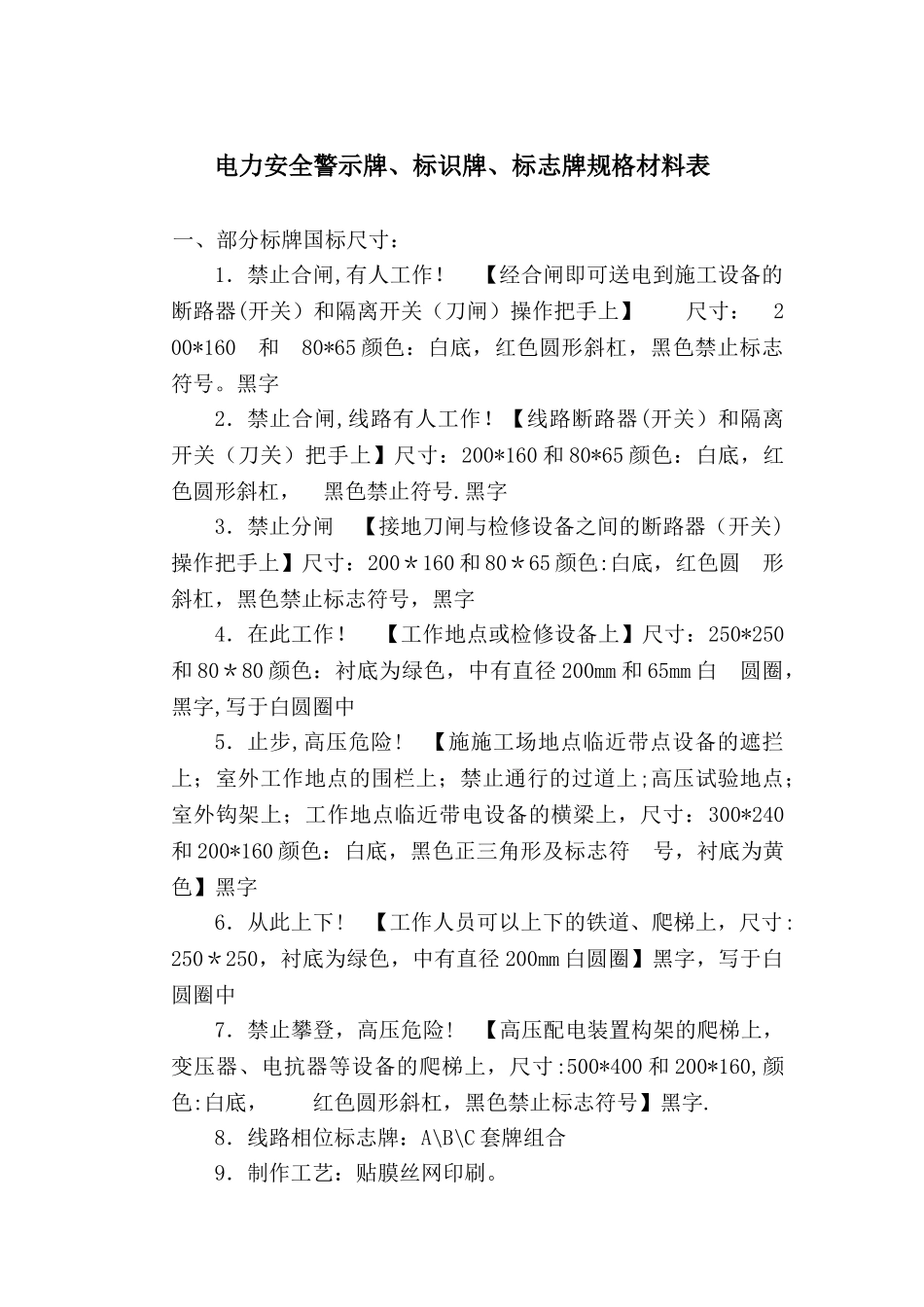

电力安全警示牌材料规格表_第1页
1/4

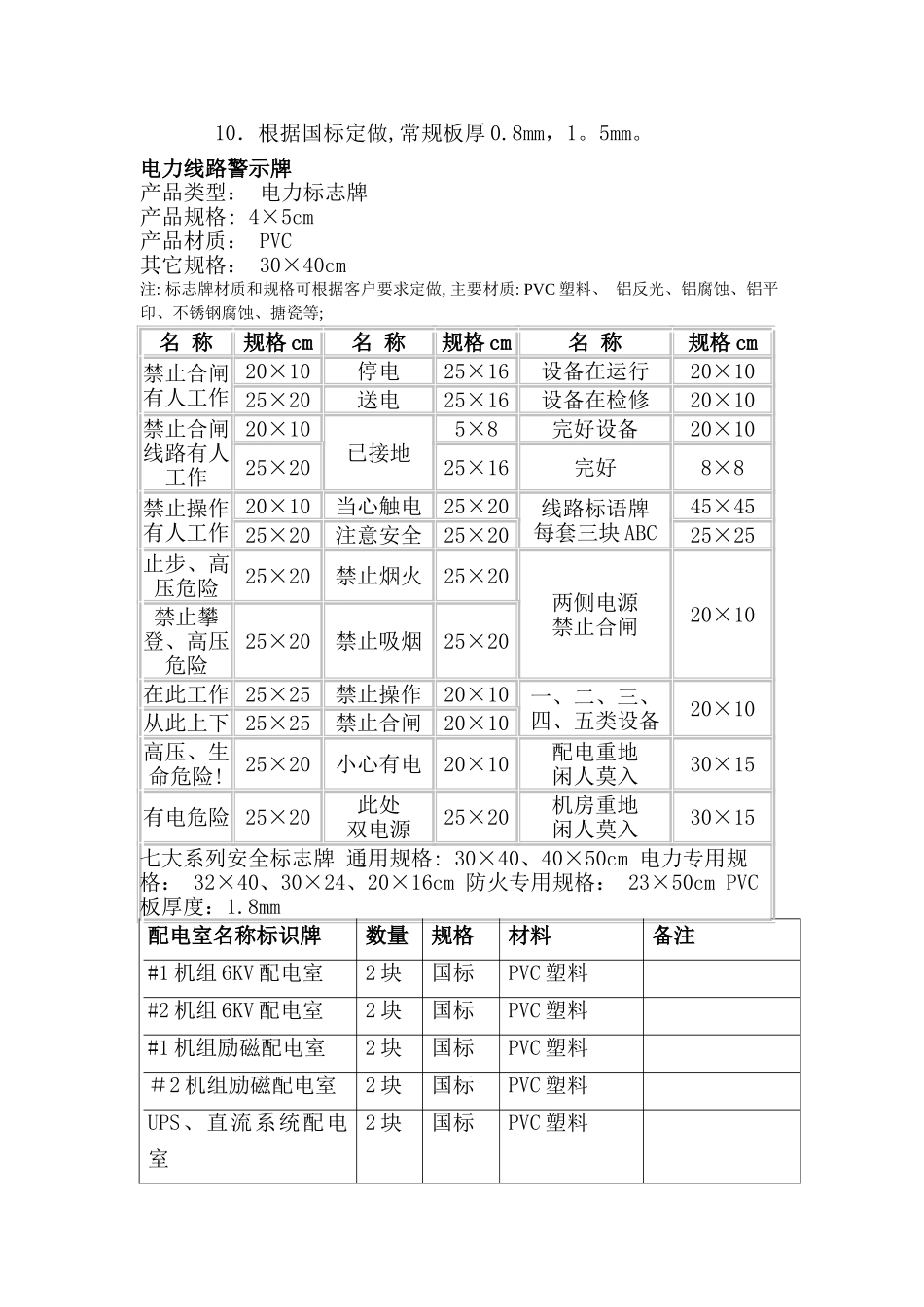

电力安全警示牌材料规格表_第2页
2/4

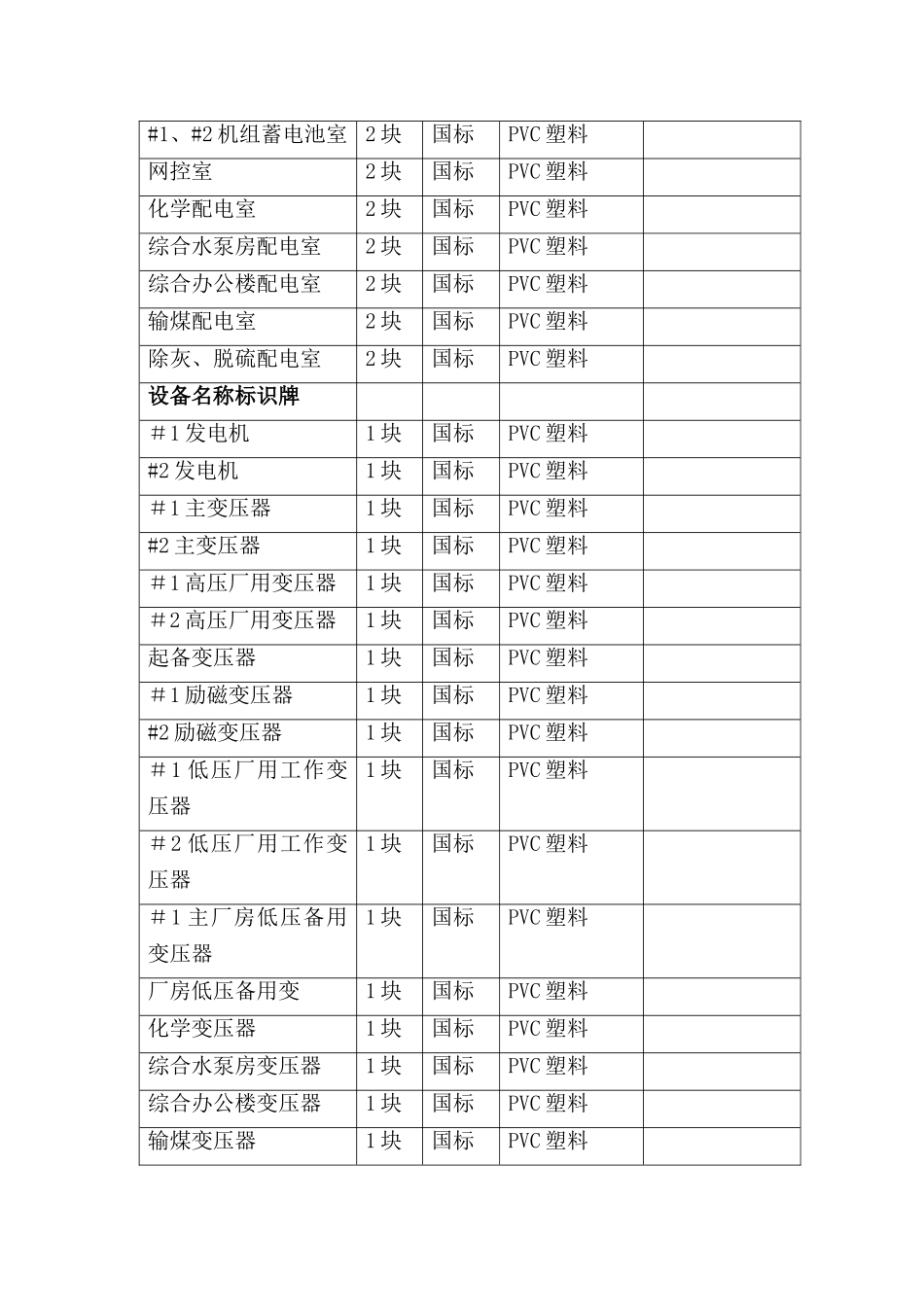

电力安全警示牌材料规格表_第3页
3/4
电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸: 1.禁止合闸,有人工作! 【经合闸即可送电到施工设备的断路器(开关)和隔离开关(刀闸)操作把手上】 尺寸: 200*160 和 80*65 颜色:白底,红色圆形斜杠,黑色禁止标志符号。黑字2.禁止合闸,线路有人工作!【线路断路器(开关)和隔离开关(刀关)把手上】尺寸:200*160 和 80*65 颜色:白底,红色圆形斜杠, 黑色禁止符号.黑字3.禁止分闸 【接地刀闸与检修设备之间的断路器(开关)操作把手上】尺寸:200*160 和 80*65 颜色:白底,红色圆 形斜杠,黑色禁止标志符号,黑字 4.在此工作! 【工作地点或检修设备上】尺寸:250*250和 80*80 颜色:衬底为绿色,中有直径 200mm 和 65mm 白 圆圈,黑字,写于白圆圈中 5.止步,高压危险! 【施施工场地点临近带点设备的遮拦上;室外工作地点的围栏上;禁止通行的过道上;高压试验地点;室外钩架上;工作地点临近带电设备的横梁上,尺寸:300*240和 200*160 颜色:白底,黑色正三角形及标志符 号,衬底为黄色】黑字 6.从此上下! 【工作人员可以上下的铁道、爬梯上,尺寸:250*250,衬底为绿色,中有直径 200mm 白圆圈】黑字,写于白圆圈中 7.禁止攀登,高压危险! 【高压配电装置构架的爬梯上,变压器、电抗器等设备的爬梯上,尺寸:500*400 和 200*160,颜色:白底, 红色圆形斜杠,黑色禁止标志符号】黑字. 8.线路相位标志牌:A\B\C 套牌组合9.制作工艺:贴膜丝网印刷。10.根据国标定做,常规板厚 0.8mm,1。5mm。电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC 塑料、 铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;名 称规格 cm名 称规格 cm名 称规格 cm禁止合闸有人工作20×10停电25×16设备在运行20×1025×20送电25×16设备在检修20×10禁止合闸线路有人工作20×10已接地5×8完好设备20×1025×2025×16完好8×8禁止操作有人工作20×10当心触电25×20线路标语牌每套三块 ABC45×4525×20注意安全25×2025×25止步、高压危险25×20禁止烟火25×20两侧电源禁止合闸20×10禁止攀登、高压危险25×20禁止吸烟25×20在此工作 25×25禁止操作20×10一、二、三、四、五类设备20×10从此上下 25×25禁止合闸20×10高压、生命危险!25×20小心有电20×10配电重地闲人莫入30×15...
