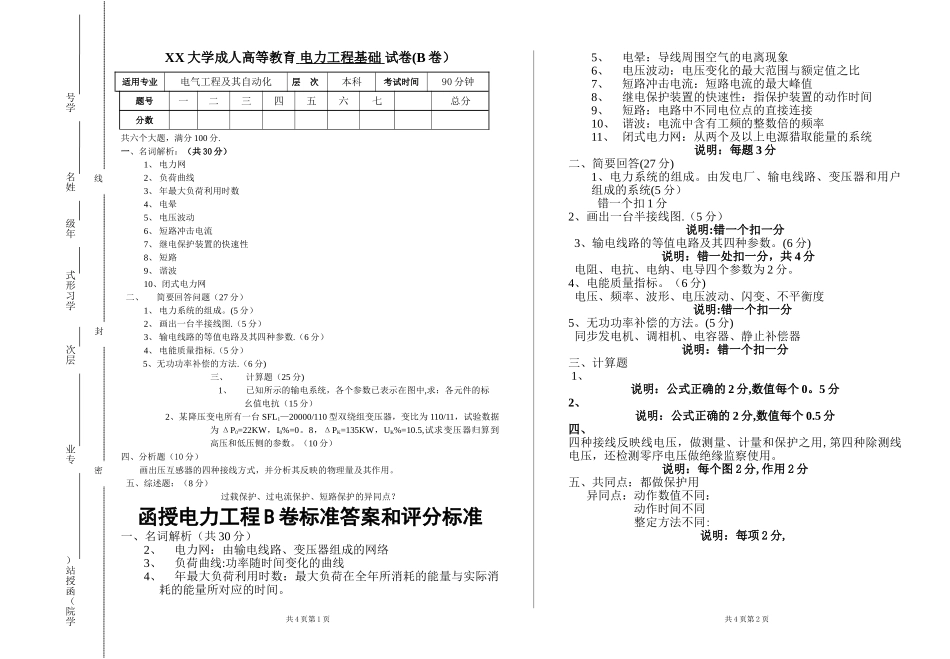

XX 大学成人高等教育 电力工程基础 试卷(B 卷）共六个大题，满分 100 分.一、名词解析：（共 30 分）1、 电力网2、 负荷曲线3、 年最大负荷利用时数4、 电晕5、 电压波动6、 短路冲击电流7、 继电保护装置的快速性8、 短路9、 谐波10、闭式电力网二、简要回答问题（27 分）1、 电力系统的组成。(5 分）2、 画出一台半接线图.（5 分）3、 输电线路的等值电路及其四种参数.（6 分）4、 电能质量指标.（5 分）5、无功功率补偿的方法.（6 分)三、计算题（25 分)1、已知所示的输电系统，各个参数已表示在图中,求：各元件的标 幺值电抗（15 分） 2、某降压变电所有一台 SFL1—20000/110 型双绕组变压器，变比为 110/11，试验数据为 ΔP0=22KW，I0%=0。8，ΔPK=135KW，UK%=10.5,试求变压器归算到高压和低压侧的参数。（10 分）四、分析题（10 分）画出压互感器的四种接线方式，并分析其反映的物理量及其作用。五、综述题：（8 分）过载保护、过电流保护、短路保护的异同点？函授电力工程 B 卷标准答案和评分标准一、名词解析（共 30 分）2、电力网：由输电线路、变压器组成的网络3、负荷曲线:功率随时间变化的曲线4、年最大负荷利用时数：最大负荷在全年所消耗的能量与实际消耗的能量所对应的时间。5、电晕：导线周围空气的电离现象6、电压波动：电压变化的最大范围与额定值之比7、短路冲击电流：短路电流的最大峰值8、继电保护装置的快速性：指保护装置的动作时间9、短路：电路中不同电位点的直接连接10、 谐波：电流中含有工频的整数倍的频率11、 闭式电力网：从两个及以上电源猎取能量的系统说明：每题 3 分二、简要回答(27 分)1、电力系统的组成。由发电厂、输电线路、变压器和用户组成的系统(5 分） 错一个扣 1 分2、画出一台半接线图.（5 分）说明:错一个扣一分3、输电线路的等值电路及其四种参数。(6 分)说明：错一处扣一分，共 4 分电阻、电抗、电纳、电导四个参数为 2 分。4、电能质量指标。（6 分) 电压、频率、波形、电压波动、闪变、不平衡度 说明:错一个扣一分5、无功功率补偿的方法。(5 分) 同步发电机、调相机、电容器、静止补偿器说明：错一个扣一分三、计算题 1、说明：公式正确的 2 分,数值每个 0。5 分2、说明：公式正确的 2 分,数值每个 0.5 分四、四种接线反映线电压，做测量、计量和保护之用,第四种除测线电压，还检测零序电压做绝缘监察使用。说明：每个...
