电力拖动控制线路与技能训练教案

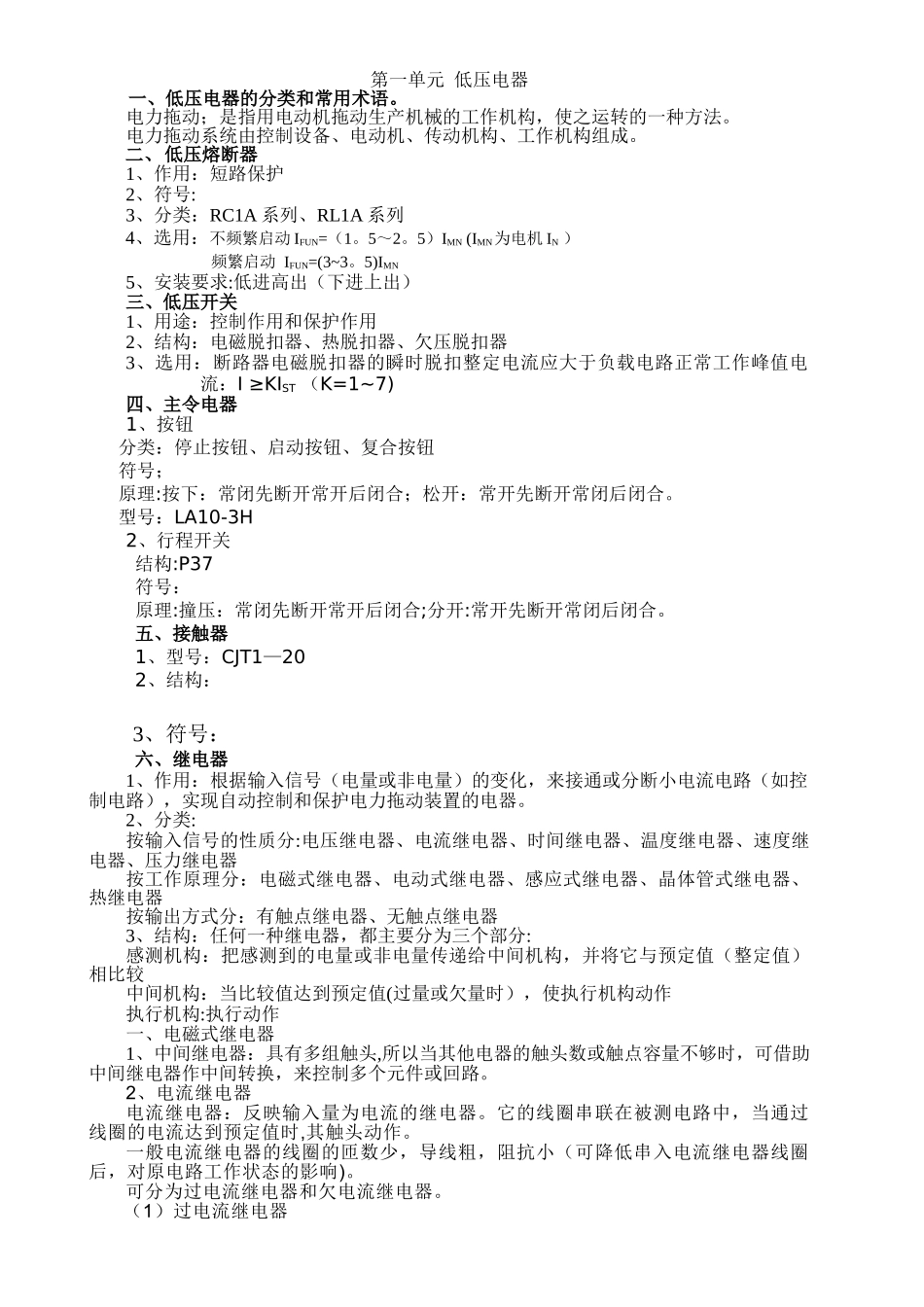

电力拖动控制线路与技能训练教案_第1页
1/10

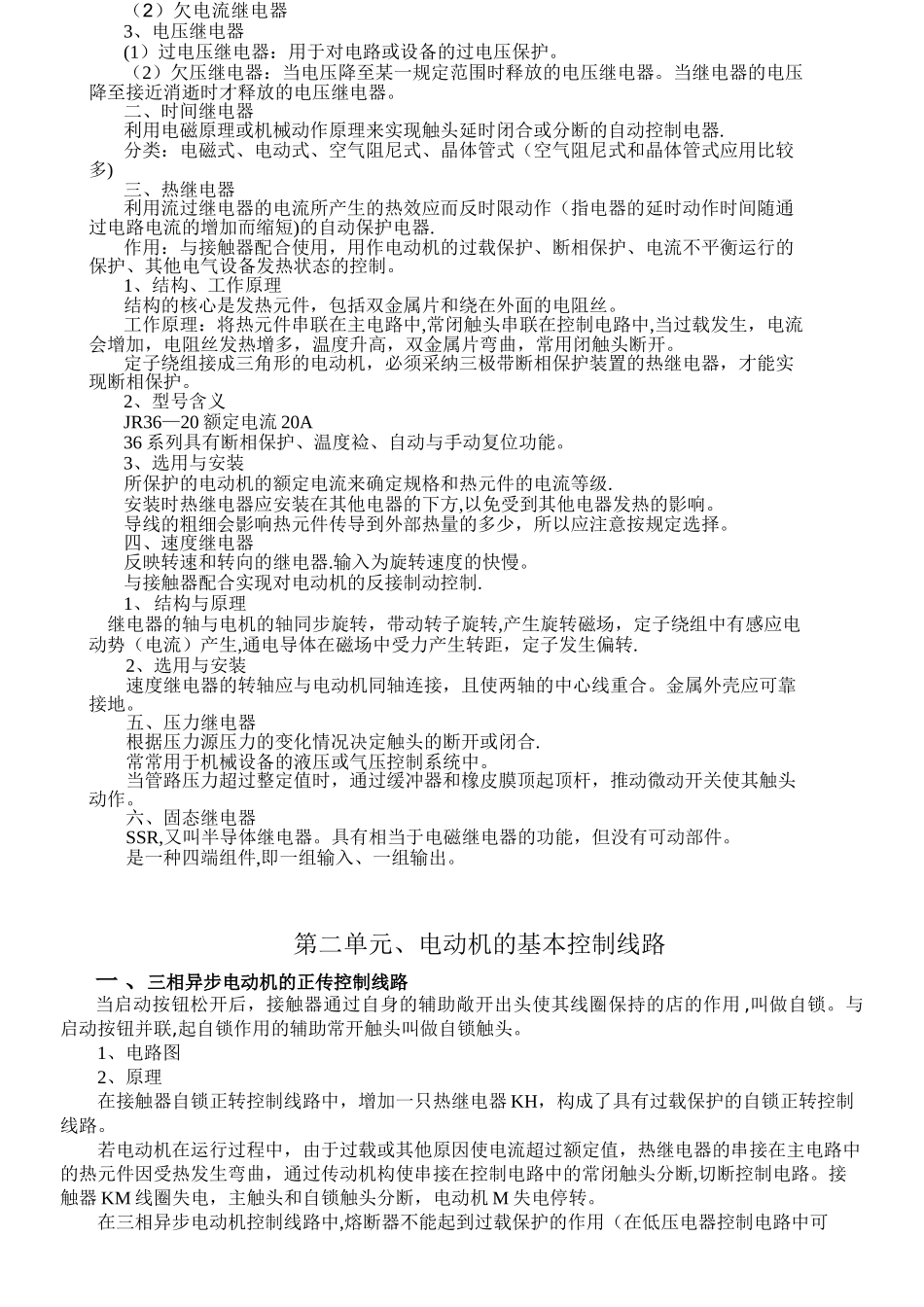

电力拖动控制线路与技能训练教案_第2页
2/10

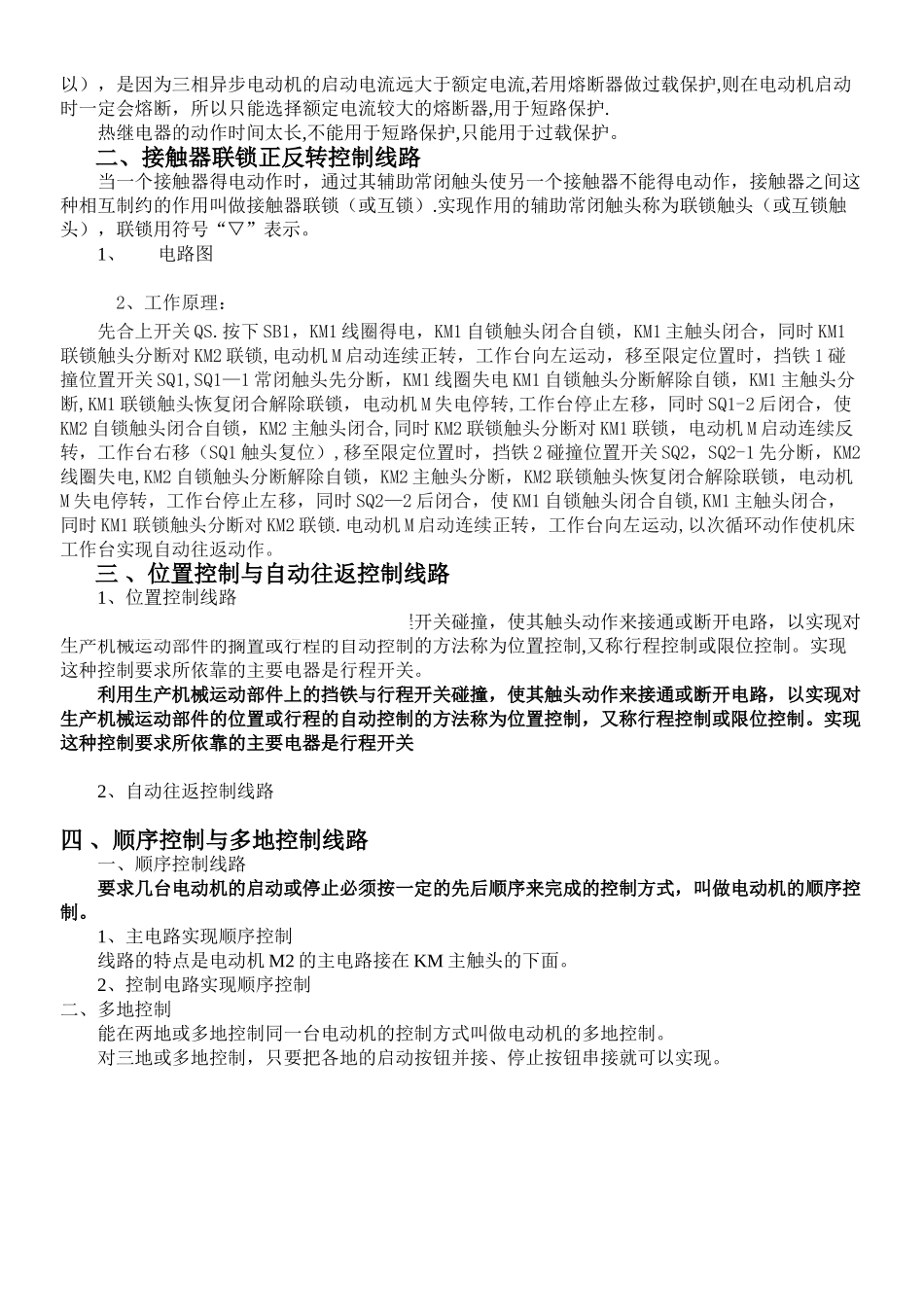

电力拖动控制线路与技能训练教案_第3页
3/10
第一单元 低压电器一、低压电器的分类和常用术语。电力拖动;是指用电动机拖动生产机械的工作机构,使之运转的一种方法。电力拖动系统由控制设备、电动机、传动机构、工作机构组成。二、低压熔断器1、作用:短路保护2、符号:3、分类:RC1A 系列、RL1A 系列4、选用:不频繁启动 IFUN=(1。5~2。5)IMN (IMN为电机 IN )频繁启动 IFUN=(3~3。5)IMN 5、安装要求:低进高出(下进上出)三、低压开关1、用途:控制作用和保护作用2、结构:电磁脱扣器、热脱扣器、欠压脱扣器3、选用:断路器电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作峰值电流:I ≥KIST (K=1~7)四、主令电器1、按钮 分类:停止按钮、启动按钮、复合按钮 符号; 原理:按下:常闭先断开常开后闭合;松开:常开先断开常闭后闭合。 型号:LA10-3H2、行程开关结构:P37符号:原理:撞压:常闭先断开常开后闭合;分开:常开先断开常闭后闭合。五、接触器1、型号:CJT1—202、结构:3、符号:六、继电器1、作用:根据输入信号(电量或非电量)的变化,来接通或分断小电流电路(如控制电路),实现自动控制和保护电力拖动装置的电器。2、分类:按输入信号的性质分:电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器按工作原理分:电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器、热继电器按输出方式分:有触点继电器、无触点继电器3、结构:任何一种继电器,都主要分为三个部分:感测机构:把感测到的电量或非电量传递给中间机构,并将它与预定值(整定值)相比较中间机构:当比较值达到预定值(过量或欠量时),使执行机构动作执行机构:执行动作一、电磁式继电器1、中间继电器:具有多组触头,所以当其他电器的触头数或触点容量不够时,可借助中间继电器作中间转换,来控制多个元件或回路。2、电流继电器电流继电器:反映输入量为电流的继电器。它的线圈串联在被测电路中,当通过线圈的电流达到预定值时,其触头动作。一般电流继电器的线圈的匝数少,导线粗,阻抗小(可降低串入电流继电器线圈后,对原电路工作状态的影响)。可分为过电流继电器和欠电流继电器。(1)过电流继电器 第二单元、电动机的基本控制线路一 、三相异步电动机的正传控制线路当启动按钮松开后,接触器通过自身的辅助敞开出头使其线圈保持的店的作用 ,叫做自锁。与启动按钮并联,起自锁作用的辅助常开触头叫做自锁触头。1、电路图2、原理在接触器自锁正转控制线路中...
