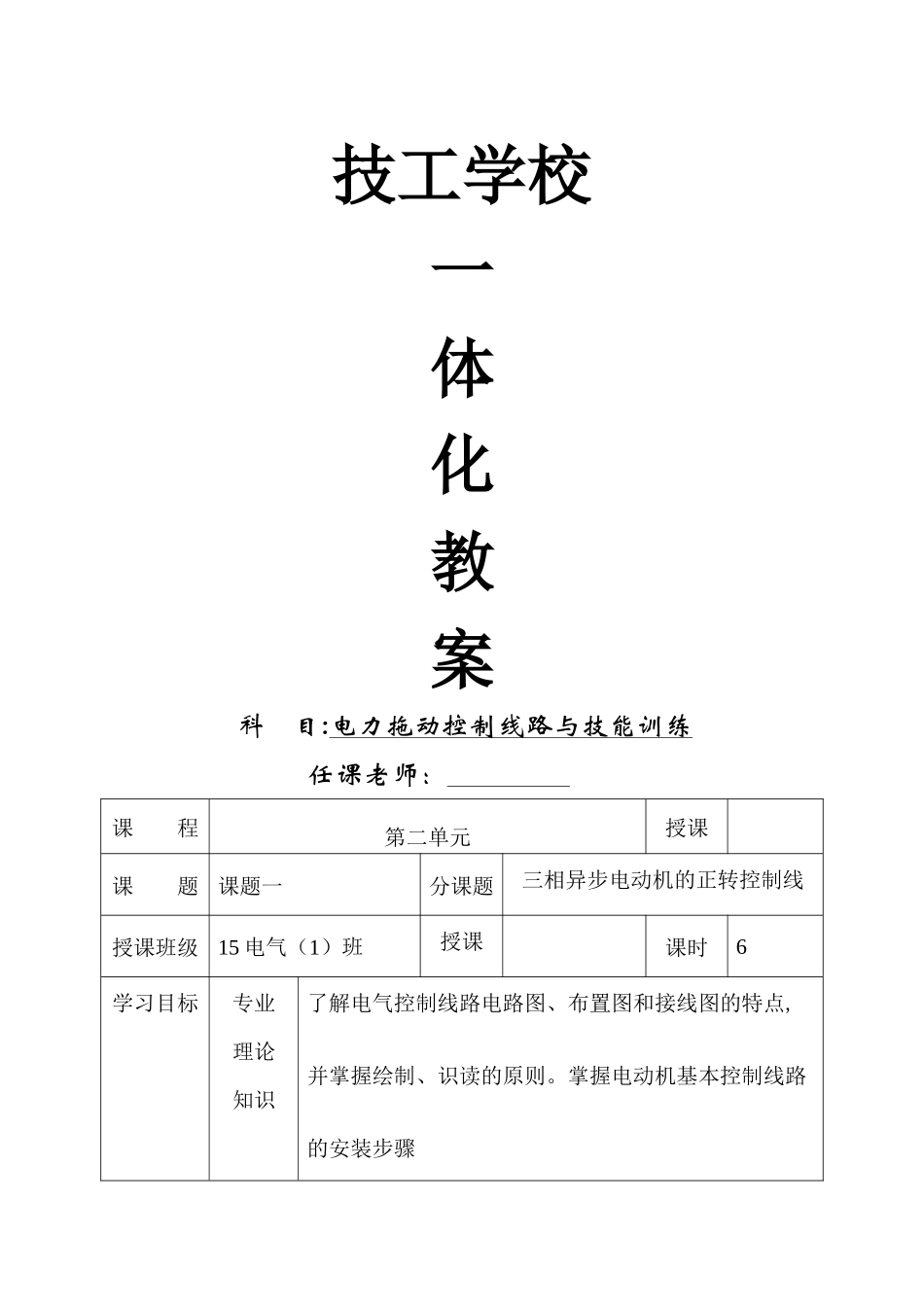

技工学校一体化教案科 目:电力拖动控制线路与技能训练任课老师： 课 程第二单元授课 课 题课题一分课题三相异步电动机的正转控制线路授课班级15 电气（1）班授课时间课时6学习目标专业理论知识了解电气控制线路电路图、布置图和接线图的特点,并掌握绘制、识读的原则。掌握电动机基本控制线路的安装步骤实际操作技能控制线路的安装、调试与维修知识、技能重点1、掌握线路的结构特点与工作原理；2、掌握线路布线工艺。3、掌握元器件的布置图与线路接线图的画法知识、技能难点1、工作原理2、布线工艺教学方法讲授与示范教学回顾说 明批阅签名： 年 月 日教学内容：电动机基本控制线路图的绘制及线路安装步骤一、绘制、识读电气控制线路图的原则 生产机械电器控制线路常用电路图、接线图和布置图来表示。 (一）、电路图：电路图是根据生产机械运动形式对电器控制系统的要求,采纳国家统一规定的电器图形符号和文字符号,根据电器设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。电路图能充分表达电器设备和电器的用途、作用和工作原理，是电器线路安装、调试和维修的理论依据。1、绘制、识读电路图的原则：电路图一般分电源电路、主电路和辅助电路三部分绘制。 (1）、电源电路画成水平线,三相沟通电源相序 L1、L2、L3 自上而下依次画出，中线 N 和保护接地 PE 依次画在相线之下。直流电源的“+” 端画在上边，“－” 端在下边画出。电源开关要水平画出。 (2）、主电路是由主熔断器、接触器的触头、热继电器的热元件以及电动机等组成。主电路通过的电流是电动机的工作电流,其电流较大。主电路要画在电路图的左侧并垂直电源电路。 (3）、辅助电路是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和照明灯等组成.辅助电路通过的电流较小,一般不超过 5A.画辅助电路时要跨接在两相电源线之间，一般根据控制电路、指示电路和照明电路的顺序依次垂直画在主电路图的右侧，且电路中与下边电源线相连的耗能元件（如接触器和继电器的线圈、指示灯和照明灯等)要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间.为了读图方便，一般根据自左至右、自上而下的排列来表示操作顺序。2、电路图中,各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出.分析原理时，应从触头的常态位置出发。3、电路图中，不画各元器件实际的外形图...
