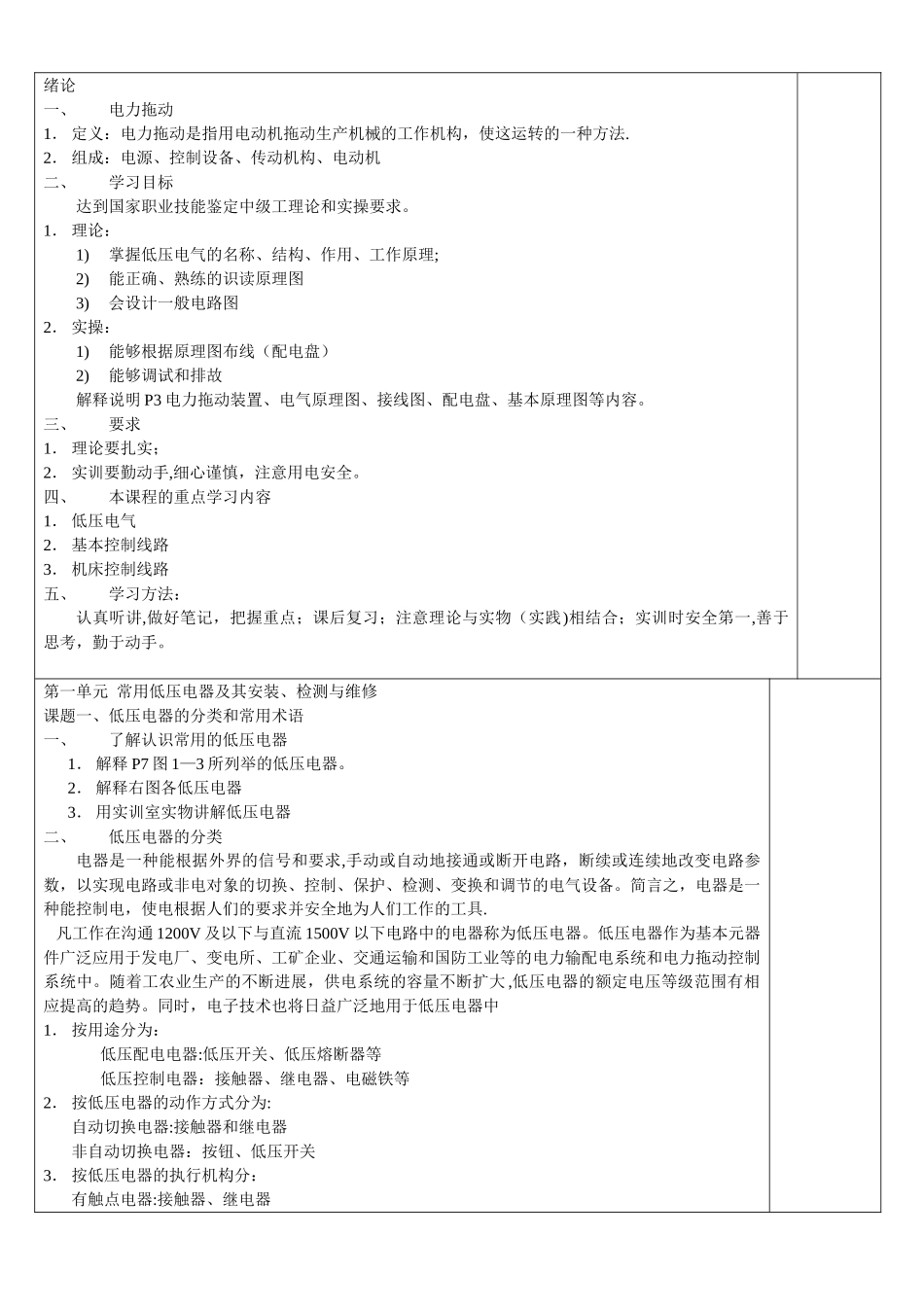

电力拖动控制线路与技能训练教案1_第1页
1/10
电力拖动控制线路与技能训练教案1_第2页
2/10
电力拖动控制线路与技能训练教案1_第3页
3/10
绪论一、电力拖动1. 定义:电力拖动是指用电动机拖动生产机械的工作机构,使这运转的一种方法.2. 组成:电源、控制设备、传动机构、电动机二、学习目标达到国家职业技能鉴定中级工理论和实操要求。1. 理论:1)掌握低压电气的名称、结构、作用、工作原理;2)能正确、熟练的识读原理图3)会设计一般电路图2. 实操:1)能够根据原理图布线(配电盘)2)能够调试和排故解释说明 P3 电力拖动装置、电气原理图、接线图、配电盘、基本原理图等内容。三、要求1. 理论要扎实;2. 实训要勤动手,细心谨慎,注意用电安全。四、本课程的重点学习内容1. 低压电气2. 基本控制线路3. 机床控制线路五、学习方法:认真听讲,做好笔记,把握重点;课后复习;注意理论与实物(实践)相结合;实训时安全第一,善于思考,勤于动手。第一单元 常用低压电器及其安装、检测与维修课题一、低压电器的分类和常用术语一、了解认识常用的低压电器1. 解释 P7 图 1—3 所列举的低压电器。2. 解释右图各低压电器3. 用实训室实物讲解低压电器二、低压电器的分类电器是一种能根据外界的信号和要求,手动或自动地接通或断开电路,断续或连续地改变电路参数,以实现电路或非电对象的切换、控制、保护、检测、变换和调节的电气设备。简言之,电器是一种能控制电,使电根据人们的要求并安全地为人们工作的工具. 凡工作在沟通 1200V 及以下与直流 1500V 以下电路中的电器称为低压电器。低压电器作为基本元器件广泛应用于发电厂、变电所、工矿企业、交通运输和国防工业等的电力输配电系统和电力拖动控制系统中。随着工农业生产的不断进展,供电系统的容量不断扩大 ,低压电器的额定电压等级范围有相应提高的趋势。同时,电子技术也将日益广泛地用于低压电器中 1. 按用途分为:低压配电电器:低压开关、低压熔断器等低压控制电器:接触器、继电器、电磁铁等2. 按低压电器的动作方式分为:自动切换电器:接触器和继电器非自动切换电器:按钮、低压开关3. 按低压电器的执行机构分:有触点电器:接触器、继电器无触点电器:接近开关、固态继电器三、低压电器的常用术语P7 表 1-2通断时间:从电流开始在开关电器的一个极流过的瞬间起,到所有极的电弧的最终熄灭为止的时间。燃弧时间:电器分断过程中,从触头断开出现电弧的瞬间开始,至电弧完全熄灭为止的时间间隔。分断能力:开关电器在规定的条件下,能在给定的电压下分断的预期分断电流值。接通能力:开关电器...
