电力拖动期末考试试卷

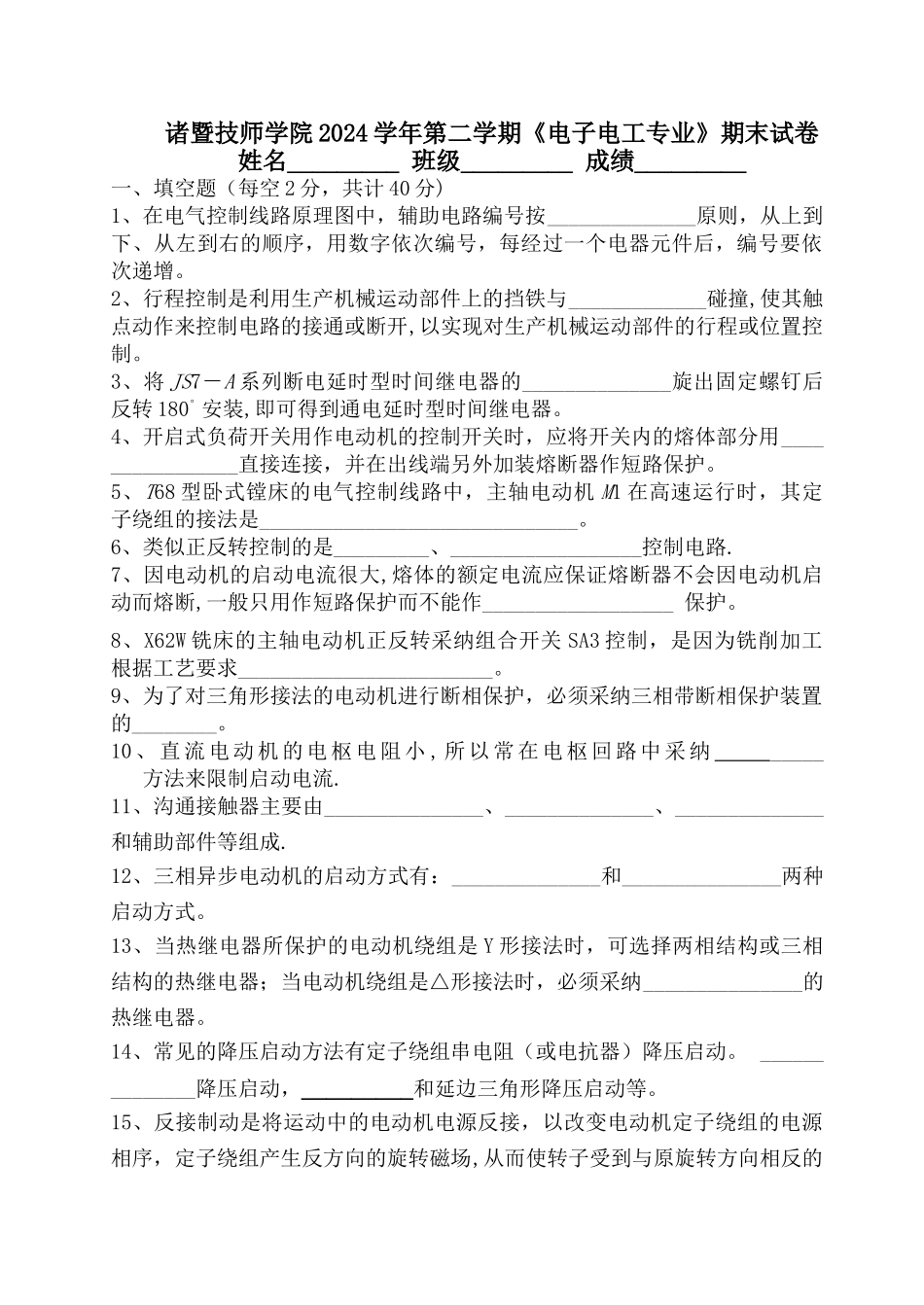

诸暨技师学院 2024 学年第二学期《电子电工专业》期末试卷姓名_________ 班级_________ 成绩_________一、填空题（每空 2 分，共计 40 分)1、在电气控制线路原理图中，辅助电路编号按______________原则，从上到下、从左到右的顺序，用数字依次编号，每经过一个电器元件后，编号要依次递增。2、行程控制是利用生产机械运动部件上的挡铁与_____________碰撞,使其触点动作来控制电路的接通或断开,以实现对生产机械运动部件的行程或位置控制。3、将 JS7－A 系列断电延时型时间继电器的______________旋出固定螺钉后反转 180°安装,即可得到通电延时型时间继电器。 4、开启式负荷开关用作电动机的控制开关时，应将开关内的熔体部分用________________直接连接，并在出线端另外加装熔断器作短路保护。5、T68 型卧式镗床的电气控制线路中，主轴电动机 M1 在高速运行时，其定子绕组的接法是______________________________。6、类似正反转控制的是_________、__________________控制电路.7、因电动机的启动电流很大,熔体的额定电流应保证熔断器不会因电动机启动而熔断,一般只用作短路保护而不能作__________________ 保护。8、X62W 铣床的主轴电动机正反转采纳组合开关 SA3 控制，是因为铣削加工根据工艺要求________________________。9、为了对三角形接法的电动机进行断相保护，必须采纳三相带断相保护装置的________。10 、 直 流 电 动 机 的 电 枢 电 阻 小 , 所 以 常 在 电 枢 回 路 中 采 纳 _____ 方法来限制启动电流.11、沟通接触器主要由_______________、______________、______________和辅助部件等组成.12、三相异步电动机的启动方式有：______________和_______________两种启动方式。13、当热继电器所保护的电动机绕组是 Y 形接法时，可选择两相结构或三相结构的热继电器；当电动机绕组是△形接法时，必须采纳_______________的热继电器。14、常见的降压启动方法有定子绕组串电阻（或电抗器）降压启动。 ______________降压启动，_________和延边三角形降压启动等。15、反接制动是将运动中的电动机电源反接，以改变电动机定子绕组的电源相序，定子绕组产生反方向的旋转磁场,从而使转子受到与原旋转方向相反的______________而迅速停车.二、选择题（每题 3 分，共计 69 分）（ ）1、中间继电器在控制电路中的作用是_________A。短路保护 B。信号传递C。过载保护 D.过压保护（ ）2...
