电力检查井砌筑施工技术交底

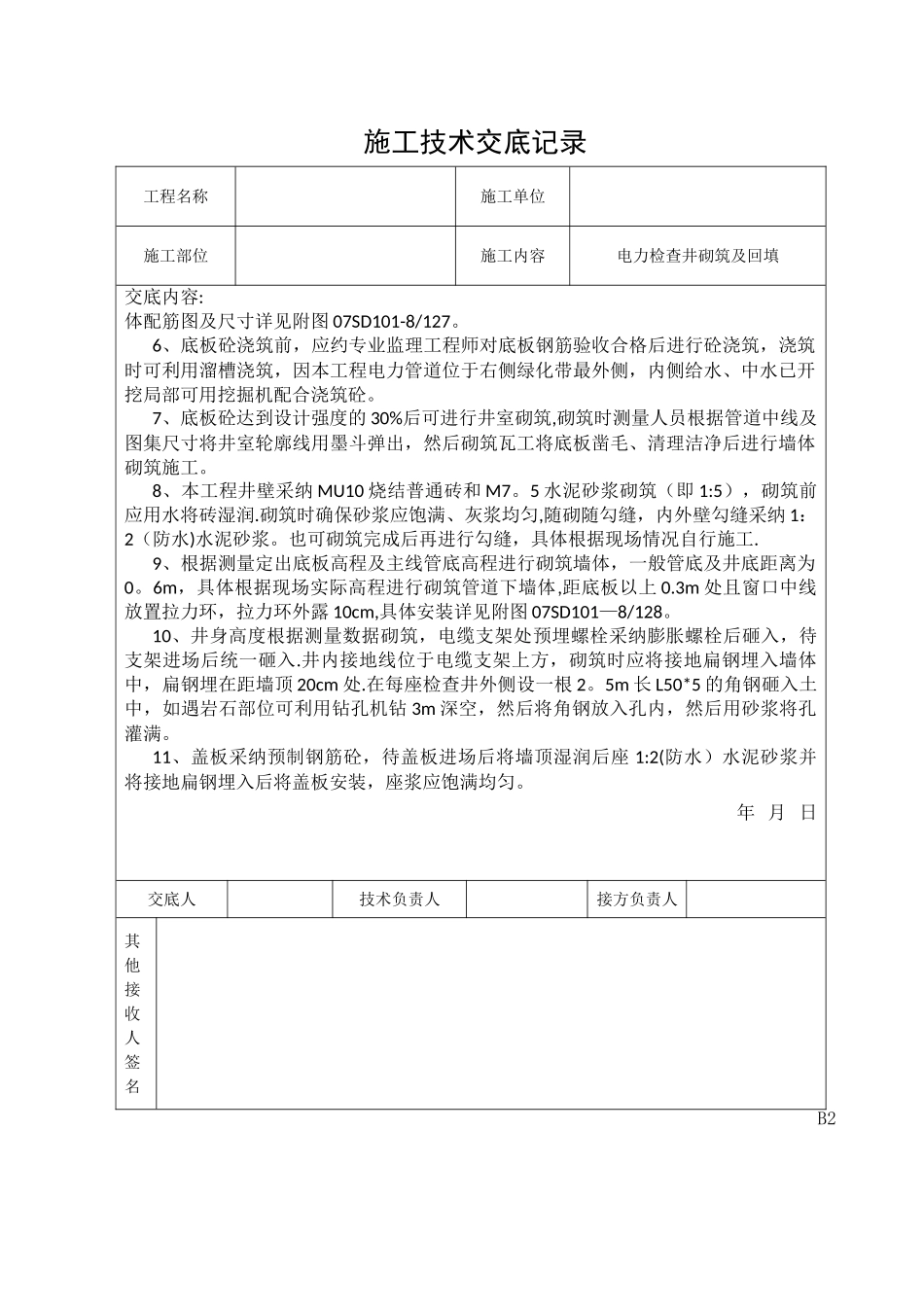

B2施工技术交底记录工程名称施工单位施工部位施工内容电力检查井砌筑及回填交底内容:一、施工准备1、技术准备：垫层及底板验收合格后并且材料准备齐全。2、机具准备:挖掘机（回填）、装载机、渣土车(备用）、冲击夯、砌筑工具等。二、工艺流程底板验收→弹砌筑线→墙体砌筑→验收→回填→下步工序三、施工方法1、依据 8 月 2 日设计下发设计函件，本工程钢筋砼电力检查井改为砖砌电力检查井.即原电力井 07SD101—8/36 修改为 07SD101-8/35，07SD101—8/51 修改为 07SD101—8/48、49,07SD101—8/71 修改为 07SD101—8/66。2、根据设计图纸、图集及现场实际情况，宽度根据电力过街管排管不同而定，6、12 孔排管宽度为 1.2m、9 孔排管宽度 1m。主线为 20 孔排管垫层宽度 1.4m,直通型电缆井净宽调整为 1。6m，其余尺寸均根据图集尺寸施工，三通型电缆井主线净宽调整为 1。6m,支线处净宽调整为 1.4m，斜长调整为 1.35m,具体尺寸详见附图。3、电力检查井垫层为 C10 砼厚度 0.1m，直通型电缆井垫层尺寸为检查井净空外扩0.67m，即 2。94＊4。84m。底板为钢筋砼，钢筋为 C30 砼,Φ12@200 双层钢筋网,底板尺寸为检查井净空外扩 0.57m，即 2。74＊4.64m。4、三通型、四通型电缆井垫层同直通电缆井类似，均为净空尺寸外扩 0。67m。三通型电缆井垫层尺寸为 3。84*4.74m，底板尺寸为 3.64＊4。54m.四通电缆井垫层尺寸为 3.94*3.94m。三通、四通电缆井底板为钢筋砼,钢筋为 C30 砼，Φ12@130 双层钢筋网.5、垫层和底板浇筑时应在井中位置设集水坑，集水坑尺寸为 500＊500＊500mm，具年 月 日交底人技术负责人接方负责人其他接收人签名B2施工技术交底记录工程名称施工单位施工部位施工内容电力检查井砌筑及回填交底内容:体配筋图及尺寸详见附图 07SD101-8/127。6、底板砼浇筑前，应约专业监理工程师对底板钢筋验收合格后进行砼浇筑，浇筑时可利用溜槽浇筑，因本工程电力管道位于右侧绿化带最外侧，内侧给水、中水已开挖局部可用挖掘机配合浇筑砼。7、底板砼达到设计强度的 30%后可进行井室砌筑,砌筑时测量人员根据管道中线及图集尺寸将井室轮廓线用墨斗弹出，然后砌筑瓦工将底板凿毛、清理洁净后进行墙体砌筑施工。8、本工程井壁采纳 MU10 烧结普通砖和 M7。5 水泥砂浆砌筑（即 1:5），砌筑前应用水将砖湿润.砌筑时确保砂浆应饱满、灰浆均匀,随砌随勾缝，内外壁勾缝采纳 1：2（防水)水泥砂浆。也可砌筑完成后再进...
