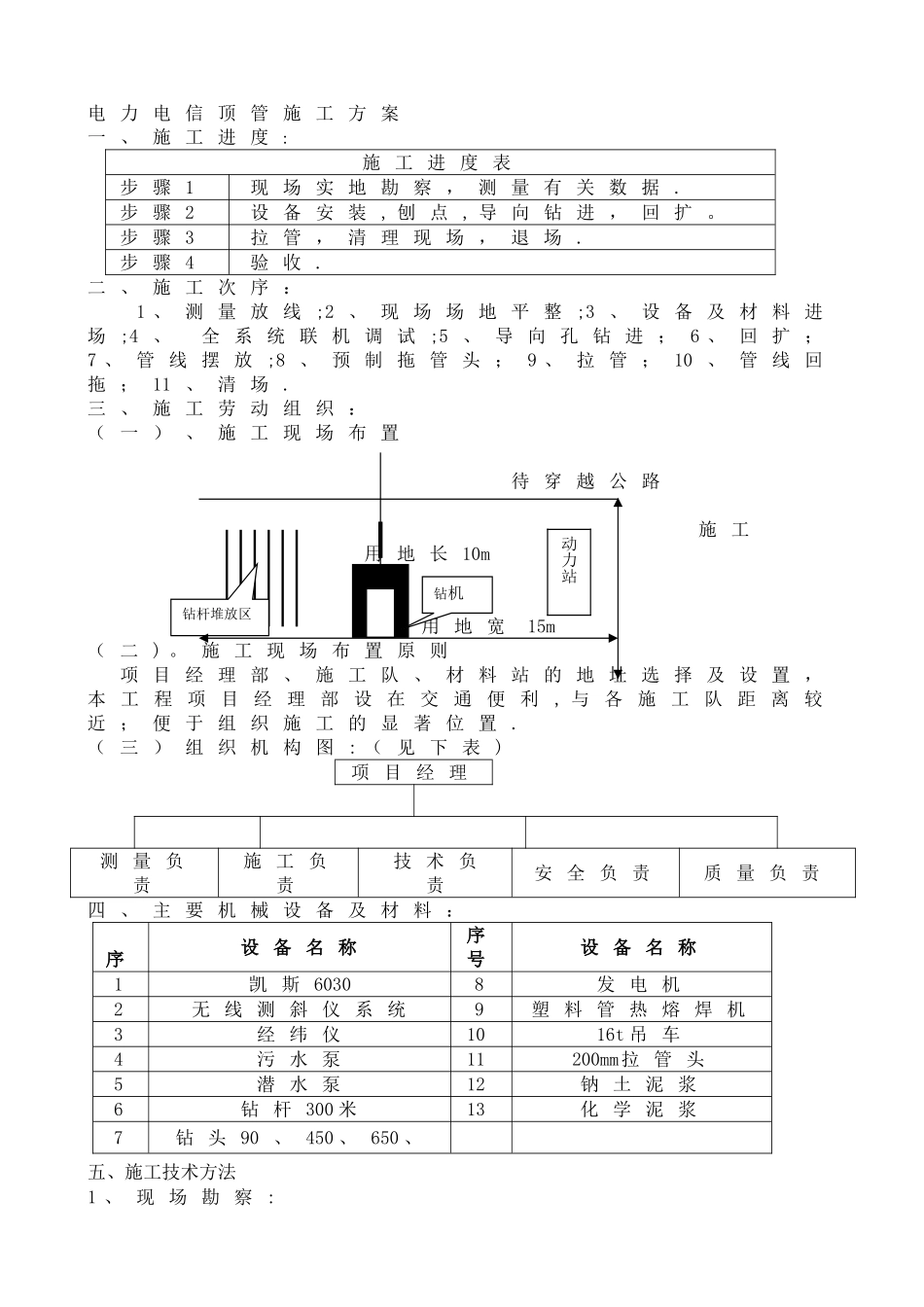

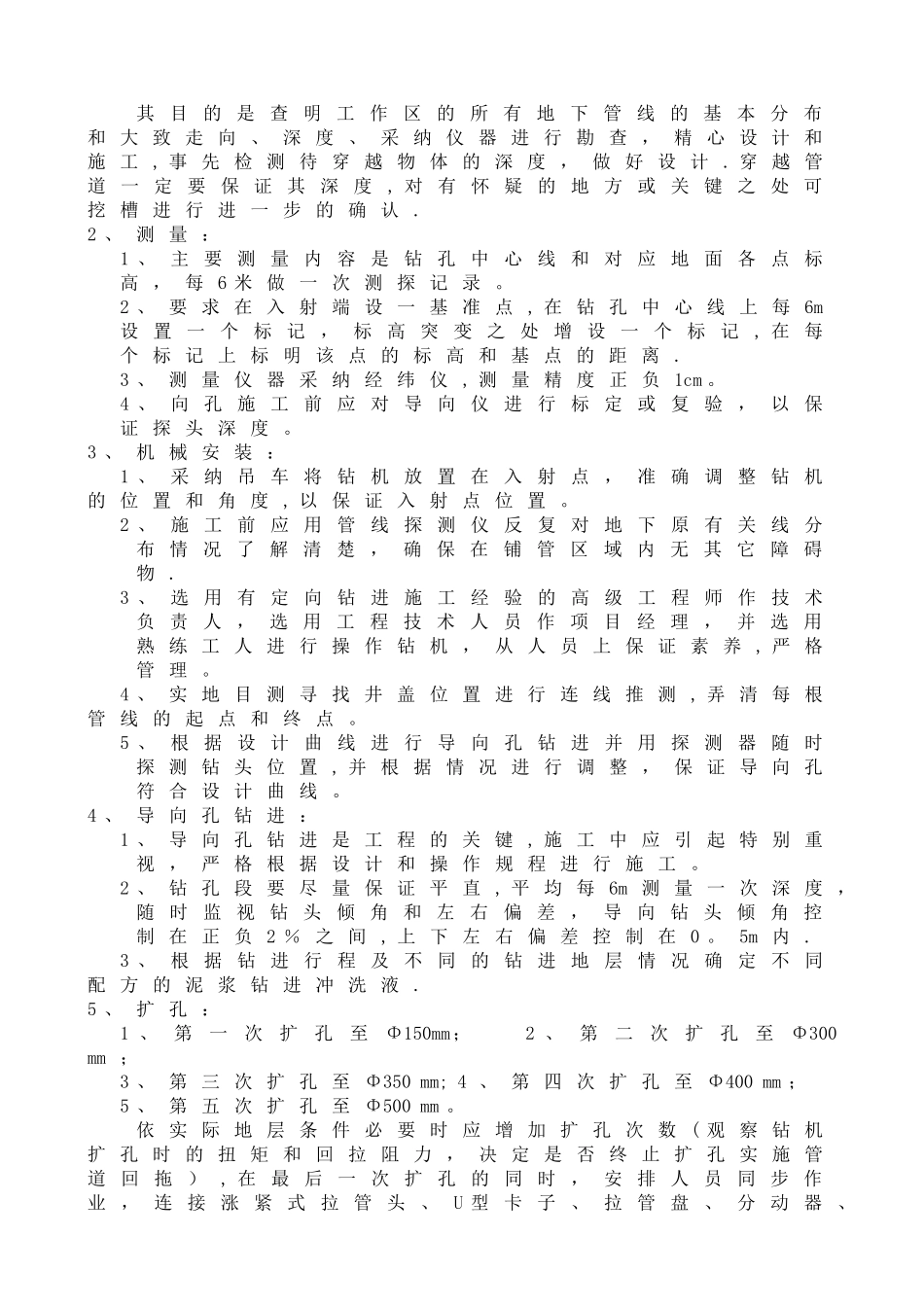

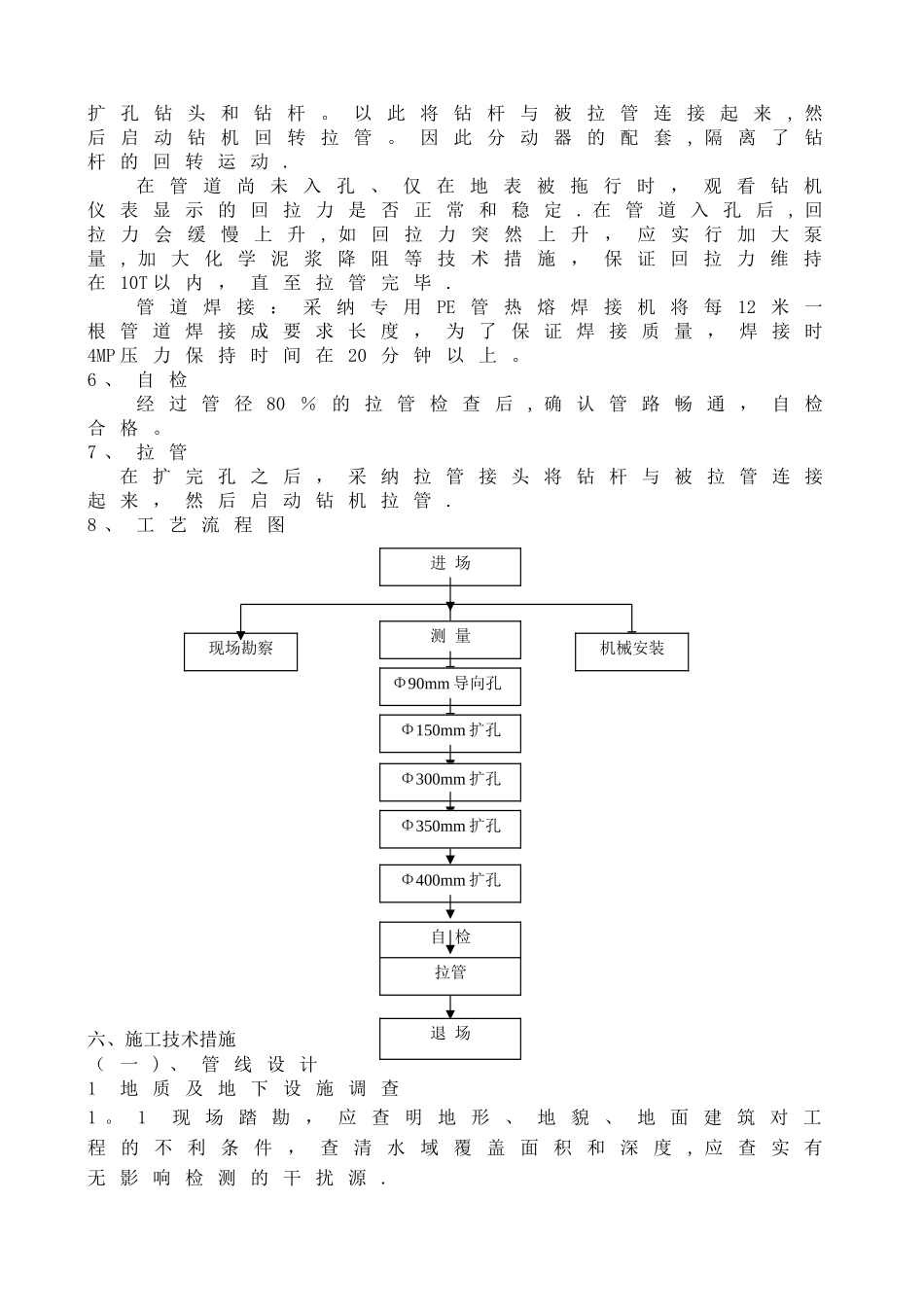

电 力 电 信 顶 管 施 工 方 案一 、 施 工 进 度:施 工 进 度 表步 骤 1现 场 实 地 勘 察 ， 测 量 有 关 数 据 .步 骤 2设 备 安 装 , 刨 点 , 导 向 钻 进 ， 回 扩 。步 骤 3拉 管 ， 清 理 现 场 ， 退 场 .步 骤 4验 收 .二 、 施 工 次 序 ：1 、 测 量 放 线 ;2 、 现 场 场 地 平 整 ;3 、 设 备 及 材 料 进场 ;4 、 全 系 统 联 机 调 试 ;5 、 导 向 孔 钻 进 ； 6 、 回 扩 ；7 、 管 线 摆 放 ;8 、 预 制 拖 管 头 ； 9 、 拉 管 ； 10 、 管 线 回拖 ； 11 、 清 场 .三 、 施 工 劳 动 组 织 ： （ 一 ） 、 施 工 现 场 布 置 待 穿 越 公 路 施 工用 地 长 10m施 工 用 地 宽15m（ 二 ) 。 施 工 现 场 布 置 原 则 项 目 经 理 部 、 施 工 队 、 材 料 站 的 地 址 选 择 及 设 置 ，本 工 程 项 目 经 理 部 设 在 交 通 便 利, 与 各 施 工 队 距 离 较近 ； 便 于 组 织 施 工 的 显 著 位 置 .（ 三 ） 组 织 机 构 图 : （ 见 下 表 )项 目 经 理测 量 负责施 工 负责技 术 负责安 全 负 责质 量 负 责四 、 主 要 机 械 设 备 及 材 料 ： 序设 备 名 称序号设 备 名 称1凯 斯 60308发 电 机2无 线 测 斜 仪 系 统9塑 料 管 热 熔 焊 机3经 纬 仪1016t 吊 车4污 水 泵11200mm拉 管 头5潜 水 泵12钠 土 泥 浆6钻 杆 300 米13化 学 泥 浆7钻 头 90 、 450 、 650 、五、施工技术方法1 、 现 场 勘 察 :动力站钻杆堆放区钻机其 目 的 是 查 明 工 作 区 的 所 有 地 下 管 线 的 基 本 分 布和 大 致 走 向 、 深 度 、 采 纳 仪 器 进 行 勘 查 ， 精 心 设 计 和施 工 , 事 先 检 测 待 穿 越 物 体 的 深 度 ， 做 好 设 计 . 穿 越 管道 一 定 要 保 证 其 深 度, 对 有 怀 疑 的 地 方 或 关 键 之 处 可挖 槽 进 行 进 一 步 的 确 认 .2 、 测 量 ：1 、 主 要 测 量 内 容 是 钻 孔 中 心 线 和 对 应 地 面 各 点 标高...
