电力电缆头制作施工方案

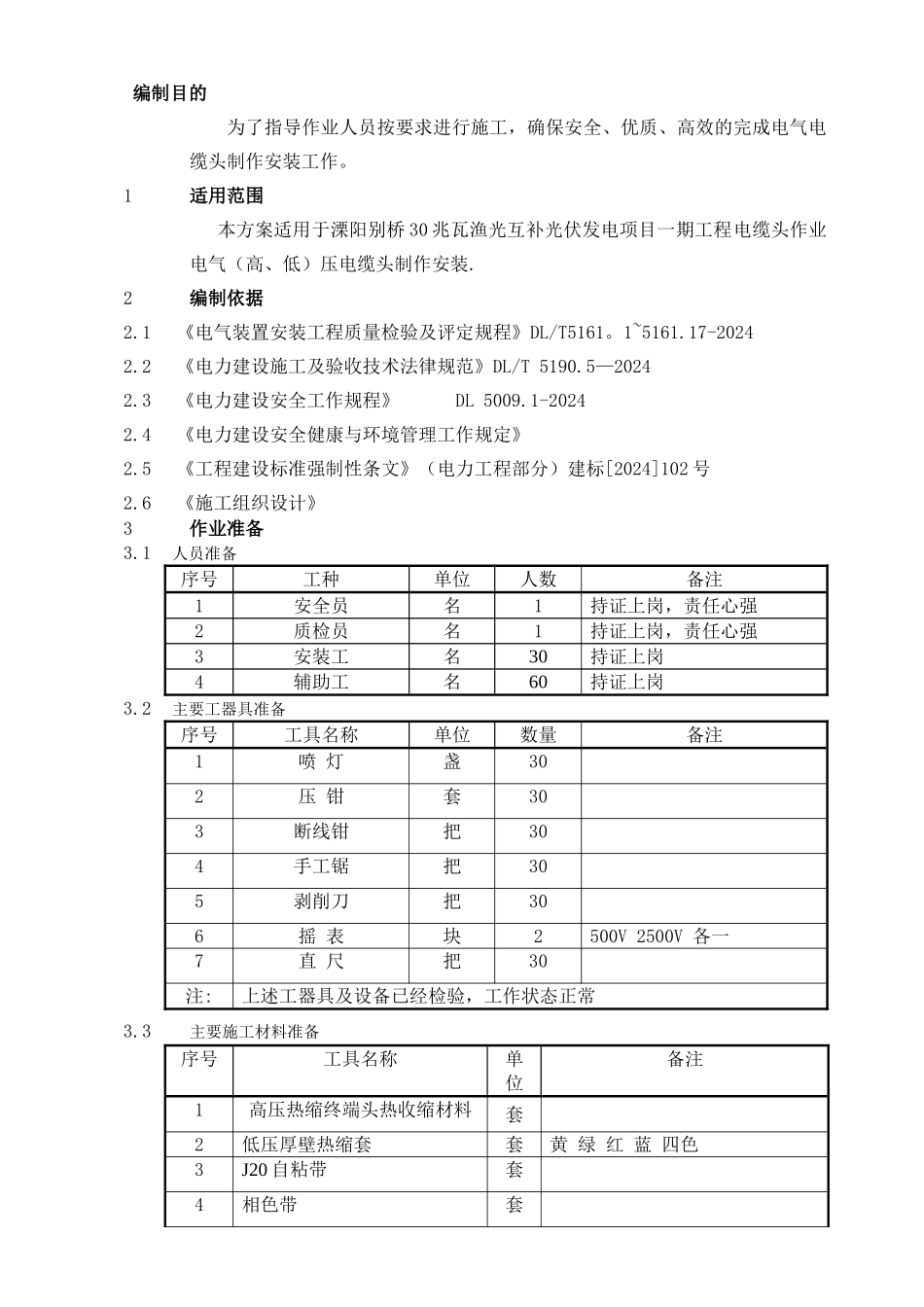

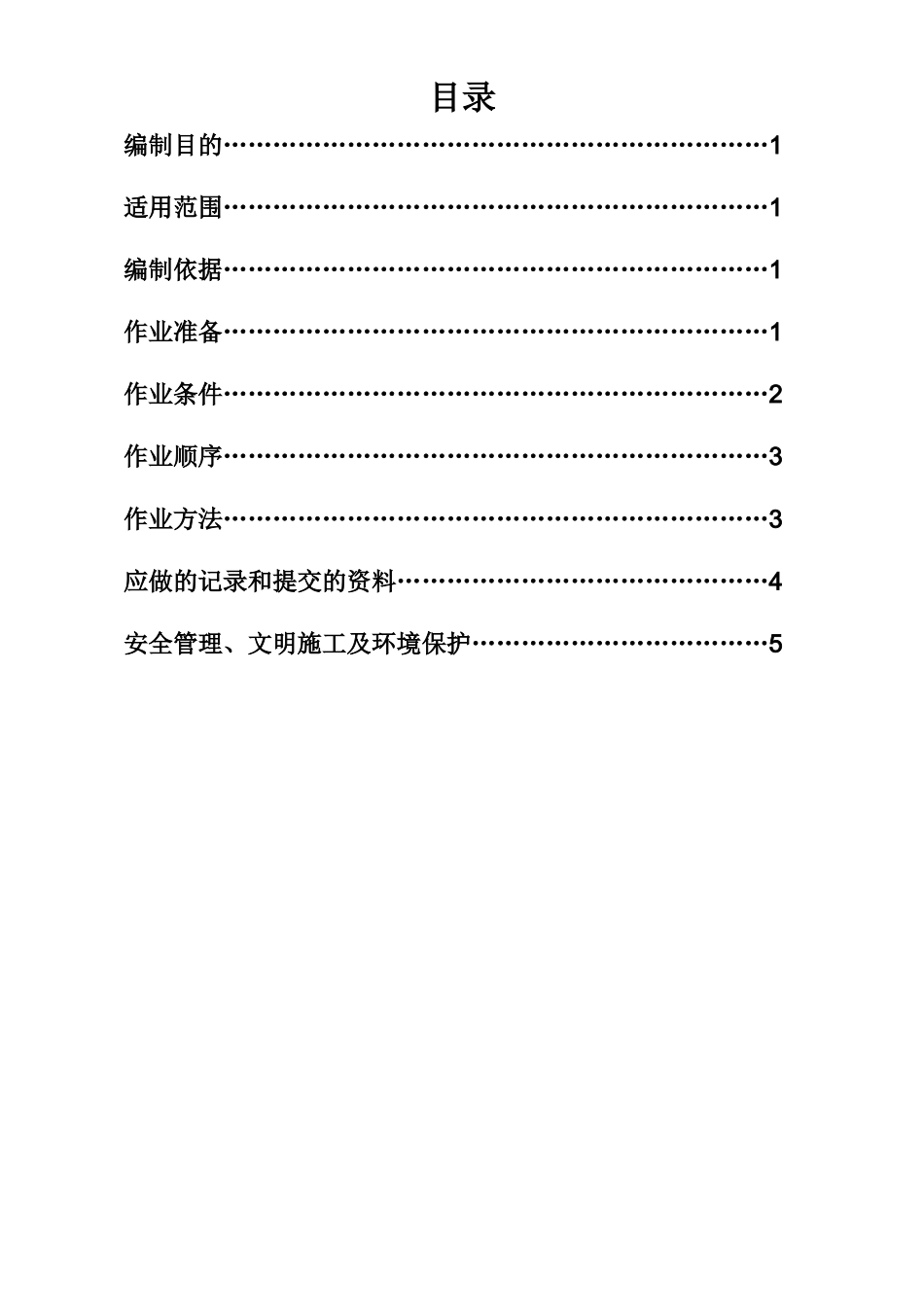

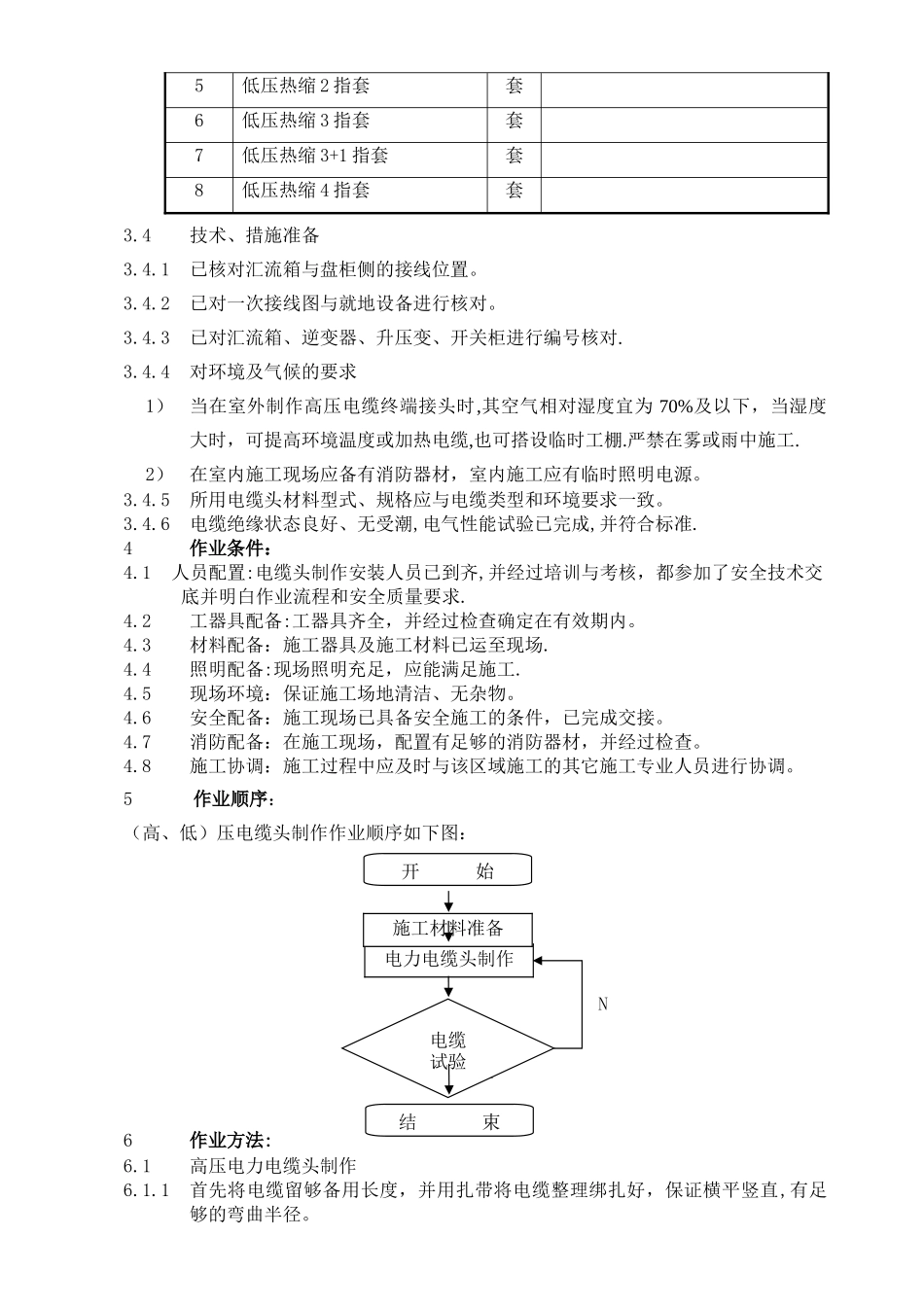

目录编制目的…………………………………………………………1适用范围…………………………………………………………1编制依据…………………………………………………………1作业准备…………………………………………………………1作业条件…………………………………………………………2作业顺序…………………………………………………………3作业方法…………………………………………………………3应做的记录和提交的资料………………………………………4安全管理、文明施工及环境保护………………………………5 编制目的为了指导作业人员按要求进行施工，确保安全、优质、高效的完成电气电缆头制作安装工作。1适用范围本方案适用于溧阳别桥 30 兆瓦渔光互补光伏发电项目一期工程电缆头作业电气（高、低）压电缆头制作安装.2编制依据2.1《电气装置安装工程质量检验及评定规程》DL/T5161。1~5161.17-20242.2《电力建设施工及验收技术法律规范》DL/T 5190.5—20242.3《电力建设安全工作规程》 DL 5009.1-20242.4《电力建设安全健康与环境管理工作规定》2.5《工程建设标准强制性条文》（电力工程部分）建标[2024]102 号2.6《施工组织设计》3作业准备3.1人员准备序号工种单位人数备注1安全员名1持证上岗，责任心强2质检员名1持证上岗，责任心强3安装工名30持证上岗4辅助工名60持证上岗3.2主要工器具准备序号工具名称单位数量备注1喷 灯盏302压 钳套303断线钳把304手工锯把305剥削刀把306摇 表块2500V 2500V 各一7直 尺把30注:上述工器具及设备已经检验，工作状态正常3.3主要施工材料准备序号工具名称单位备注1高压热缩终端头热收缩材料套2低压厚壁热缩套套黄 绿 红 蓝 四色3J20 自粘带套4相色带套5低压热缩 2 指套套6低压热缩 3 指套套7低压热缩 3+1 指套套8低压热缩 4 指套套3.4技术、措施准备3.4.1已核对汇流箱与盘柜侧的接线位置。3.4.2已对一次接线图与就地设备进行核对。3.4.3已对汇流箱、逆变器、升压变、开关柜进行编号核对.3.4.4对环境及气候的要求1）当在室外制作高压电缆终端接头时,其空气相对湿度宜为 70%及以下，当湿度大时，可提高环境温度或加热电缆,也可搭设临时工棚.严禁在雾或雨中施工.2）在室内施工现场应备有消防器材，室内施工应有临时照明电源。3.4.5所用电缆头材料型式、规格应与电缆类型和环境要求一致。3.4.6电缆绝缘状态良好、无受潮,电气性能试验已完成,并符合标准.4作业条件：4.1人员配置...
