电力电缆施工方案

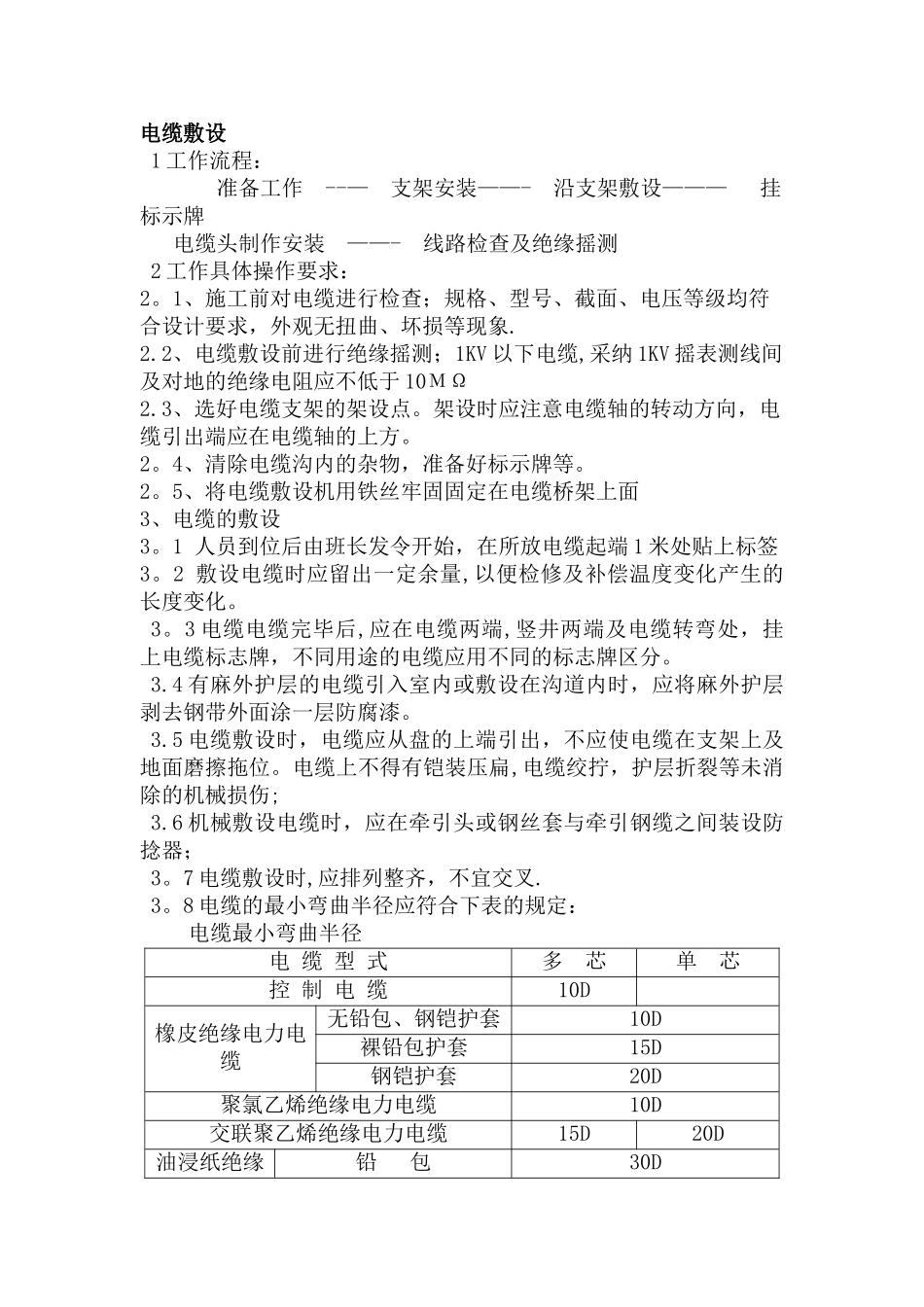

电力电缆施工方案_第1页
1/6

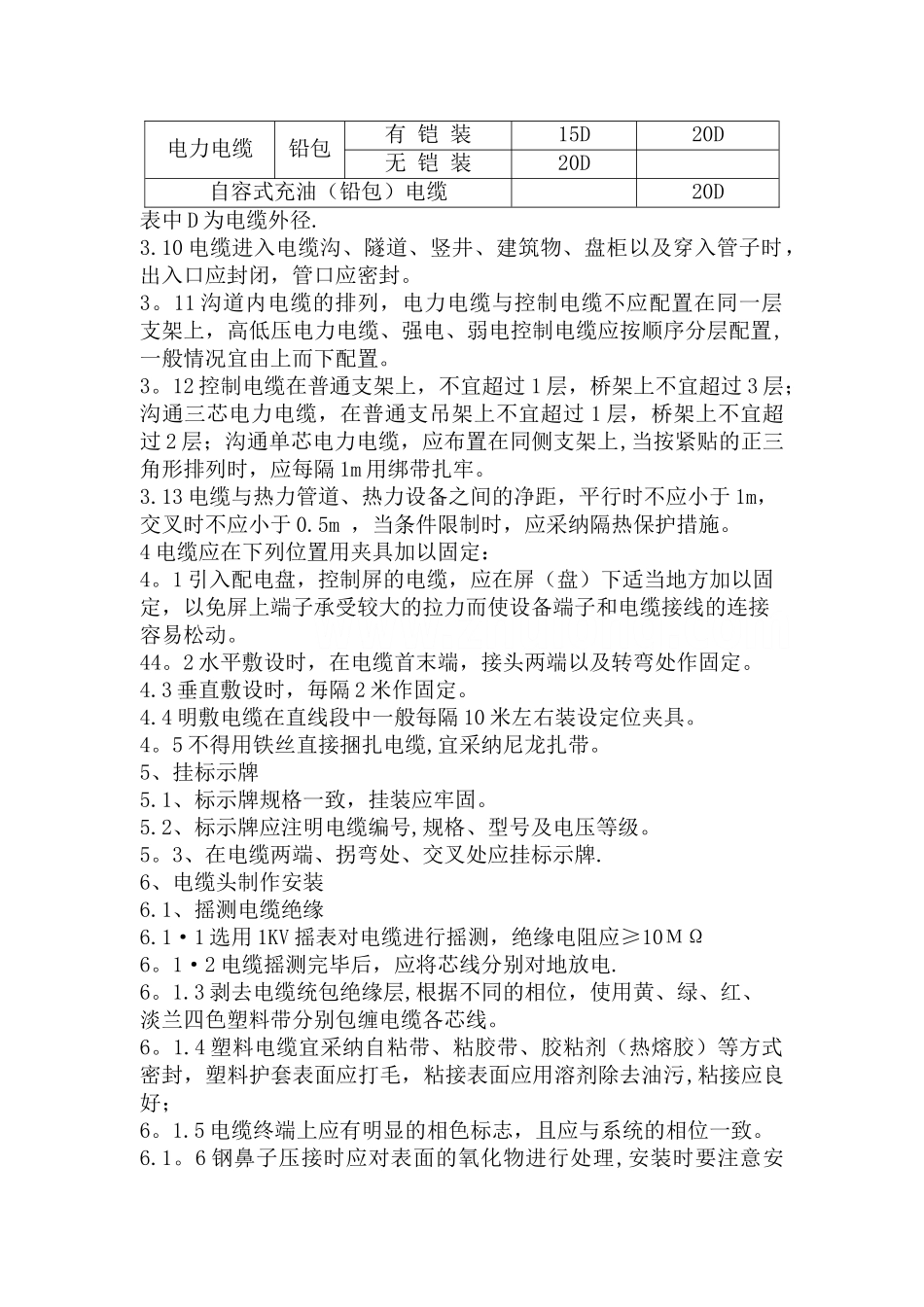

电力电缆施工方案_第2页
2/6
电力电缆施工方案_第3页
3/6
电缆敷设1 工作流程: 准备工作 --— 支架安装——- 沿支架敷设——— 挂标示牌 电缆头制作安装 ——- 线路检查及绝缘摇测2 工作具体操作要求:2。1、施工前对电缆进行检查;规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损等现象.2.2、电缆敷设前进行绝缘摇测;1KV 以下电缆,采纳 1KV 摇表测线间及对地的绝缘电阻应不低于 10ΜΩ2.3、选好电缆支架的架设点。架设时应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方。2。4、清除电缆沟内的杂物,准备好标示牌等。2。5、将电缆敷设机用铁丝牢固固定在电缆桥架上面3、电缆的敷设 3。1 人员到位后由班长发令开始,在所放电缆起端 1 米处贴上标签3。2 敷设电缆时应留出一定余量,以便检修及补偿温度变化产生的长度变化。3。3 电缆电缆完毕后,应在电缆两端,竖井两端及电缆转弯处,挂上电缆标志牌,不同用途的电缆应用不同的标志牌区分。3.4 有麻外护层的电缆引入室内或敷设在沟道内时,应将麻外护层剥去钢带外面涂一层防腐漆。3.5 电缆敷设时,电缆应从盘的上端引出,不应使电缆在支架上及地面磨擦拖位。电缆上不得有铠装压扁,电缆绞拧,护层折裂等未消除的机械损伤;3.6 机械敷设电缆时,应在牵引头或钢丝套与牵引钢缆之间装设防捻器;3。7 电缆敷设时,应排列整齐,不宜交叉.3。8 电缆的最小弯曲半径应符合下表的规定:电缆最小弯曲半径电 缆 型 式多 芯单 芯控 制 电 缆10D橡皮绝缘电力电缆无铅包、钢铠护套10D裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆10D交联聚乙烯绝缘电力电缆15D20D油浸纸绝缘铅 包30D电力电缆铅包有 铠 装15D20D无 铠 装20D自容式充油(铅包)电缆20D表中 D 为电缆外径.3.10 电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时,出入口应封闭,管口应密封。3。11 沟道内电缆的排列,电力电缆与控制电缆不应配置在同一层支架上,高低压电力电缆、强电、弱电控制电缆应按顺序分层配置,一般情况宜由上而下配置。3。12 控制电缆在普通支架上,不宜超过 1 层,桥架上不宜超过 3 层;沟通三芯电力电缆,在普通支吊架上不宜超过 1 层,桥架上不宜超过 2 层;沟通单芯电力电缆,应布置在同侧支架上,当按紧贴的正三角形排列时,应每隔 1m 用绑带扎牢。3.13 电缆与热力管道、热力设备之间的净距,平行时不应小于 1m,交叉时不应小于 0.5m ,当条件限制时,应采纳隔热保护措施。4 电缆应在下列位置用夹...
