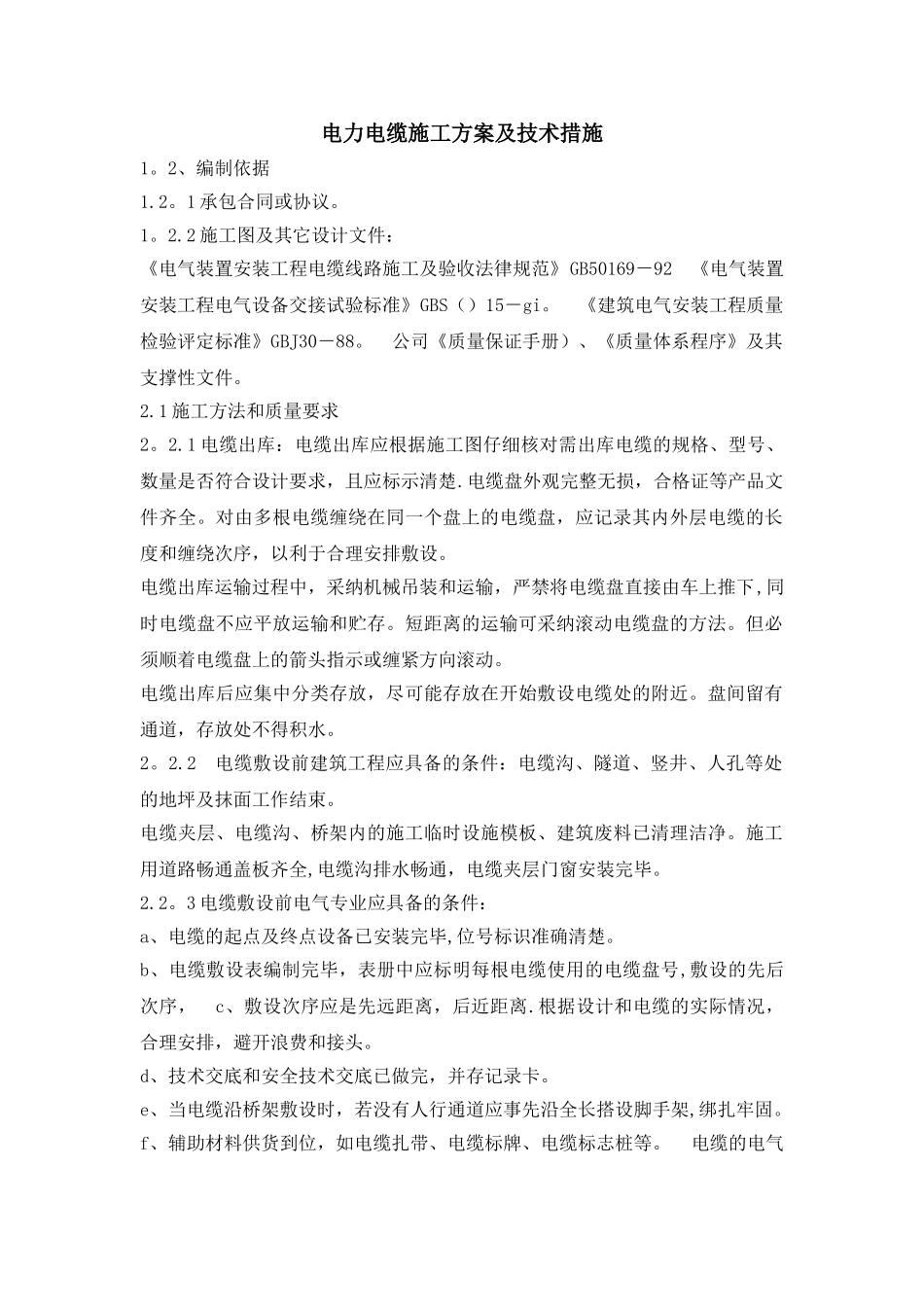

电力电缆施工方案及技术措施_第1页
1/5

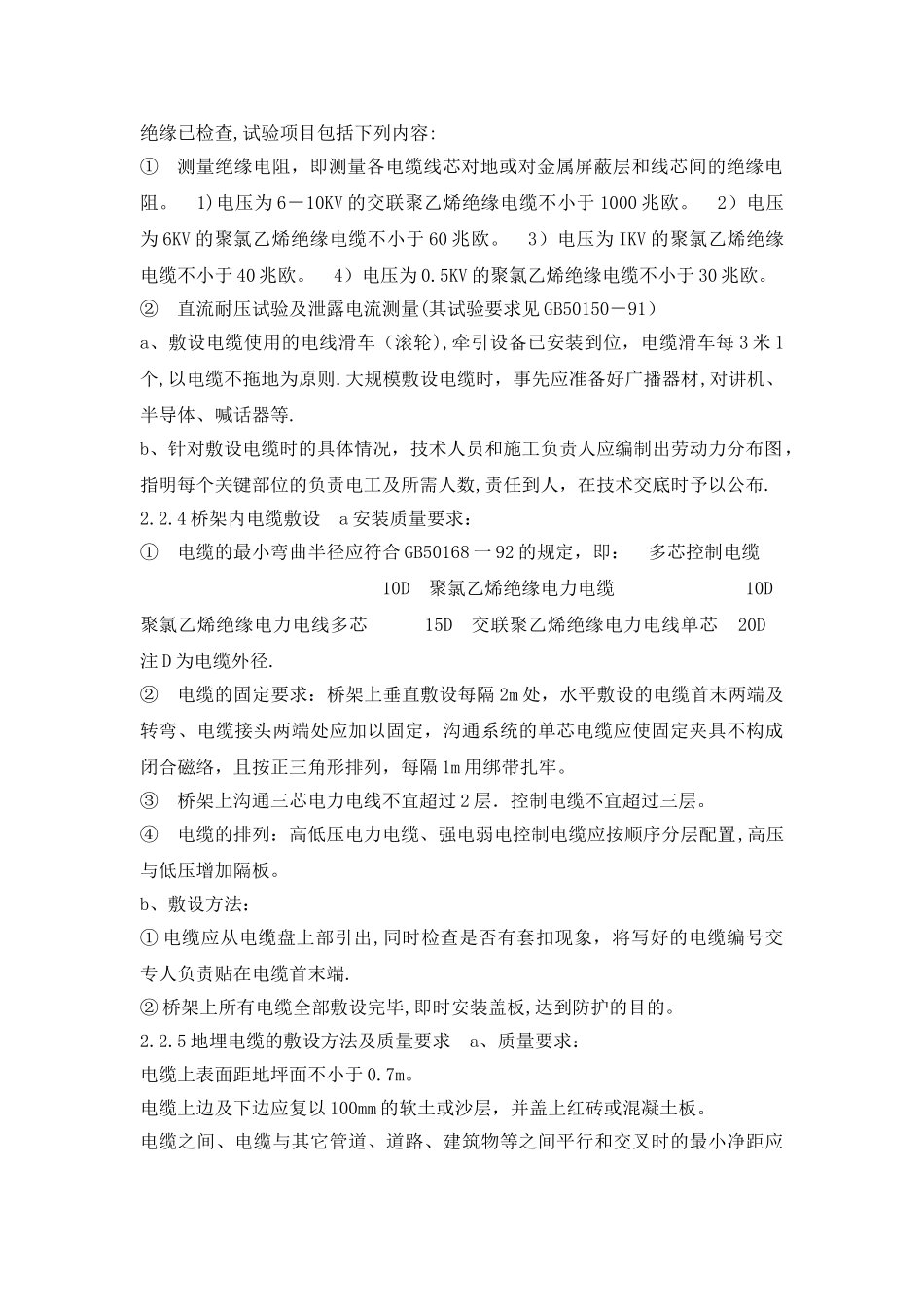

电力电缆施工方案及技术措施_第2页
2/5

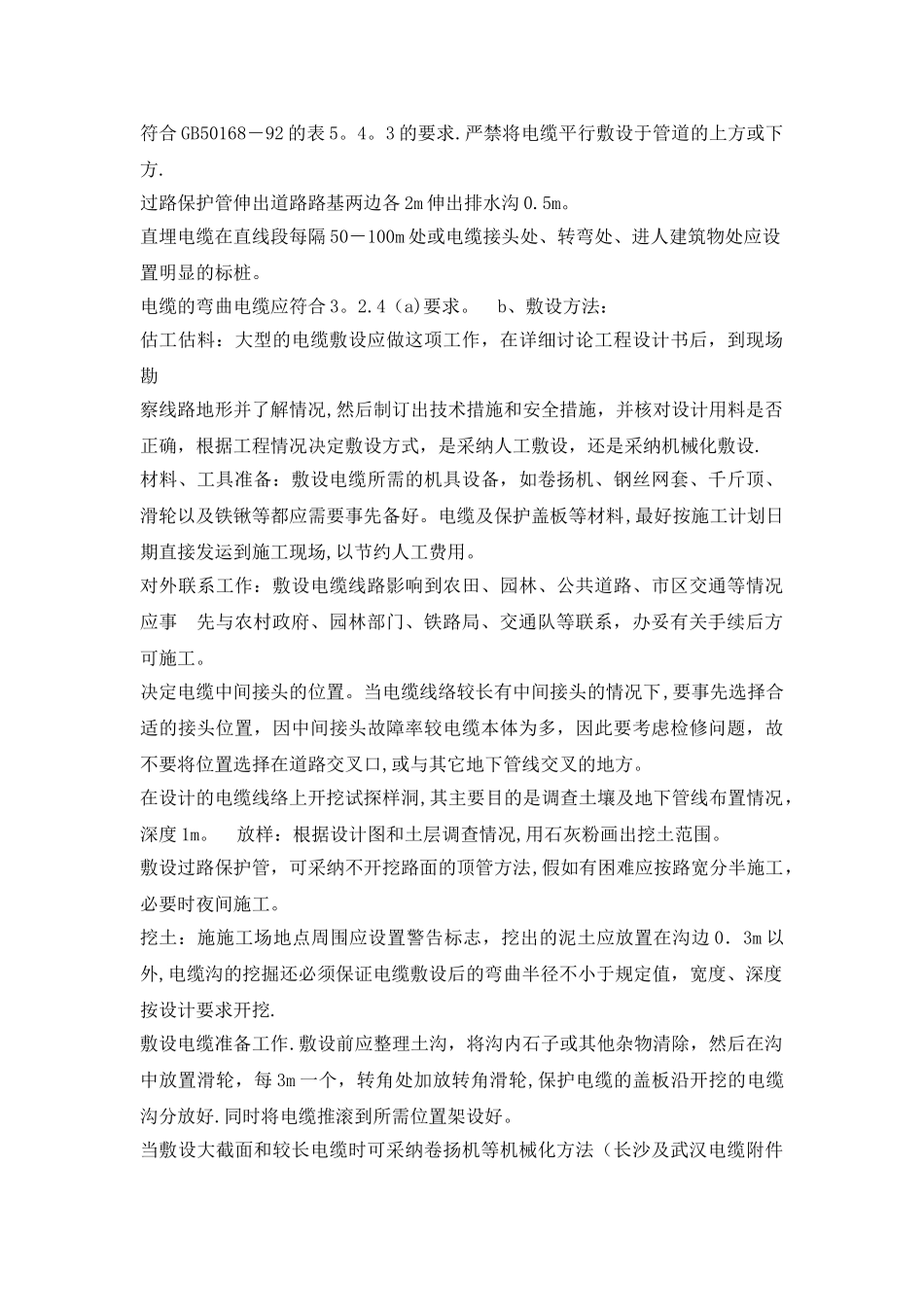

电力电缆施工方案及技术措施_第3页
3/5
电力电缆施工方案及技术措施1。2、编制依据 1.2。1 承包合同或协议。1。2.2 施工图及其它设计文件: 《电气装置安装工程电缆线路施工及验收法律规范》GB50169-92 《电气装置安装工程电气设备交接试验标准》GBS()15-gi。 《建筑电气安装工程质量检验评定标准》GBJ30-88。 公司《质量保证手册)、《质量体系程序》及其支撑性文件。 2.1 施工方法和质量要求 2。2.1 电缆出库:电缆出库应根据施工图仔细核对需出库电缆的规格、型号、数量是否符合设计要求,且应标示清楚.电缆盘外观完整无损,合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘,应记录其内外层电缆的长度和缠绕次序,以利于合理安排敷设。 电缆出库运输过程中,采纳机械吊装和运输,严禁将电缆盘直接由车上推下,同时电缆盘不应平放运输和贮存。短距离的运输可采纳滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠紧方向滚动。 电缆出库后应集中分类存放,尽可能存放在开始敷设电缆处的附近。盘间留有通道,存放处不得积水。2。2.2 电缆敷设前建筑工程应具备的条件:电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。 电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理洁净。施工用道路畅通盖板齐全,电缆沟排水畅通,电缆夹层门窗安装完毕。 2.2。3 电缆敷设前电气专业应具备的条件: a、电缆的起点及终点设备已安装完毕,位号标识准确清楚。 b、电缆敷设表编制完毕,表册中应标明每根电缆使用的电缆盘号,敷设的先后次序, c、敷设次序应是先远距离,后近距离.根据设计和电缆的实际情况,合理安排,避开浪费和接头。 d、技术交底和安全技术交底已做完,并存记录卡。 e、当电缆沿桥架敷设时,若没有人行通道应事先沿全长搭设脚手架,绑扎牢固。f、辅助材料供货到位,如电缆扎带、电缆标牌、电缆标志桩等。 电缆的电气绝缘已检查,试验项目包括下列内容: ① 测量绝缘电阻,即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。 1)电压为 6-10KV 的交联聚乙烯绝缘电缆不小于 1000 兆欧。 2)电压为 6KV 的聚氯乙烯绝缘电缆不小于 60 兆欧。 3)电压为 IKV 的聚氯乙烯绝缘电缆不小于 40 兆欧。 4)电压为 0.5KV 的聚氯乙烯绝缘电缆不小于 30 兆欧。 ② 直流耐压试验及泄露电流测量(其试验要求见 GB50150-91) a、敷设电缆使用的电线滑车(滚轮),牵引设备已安装到位,电缆滑车每 3 米 1个,以电缆...
