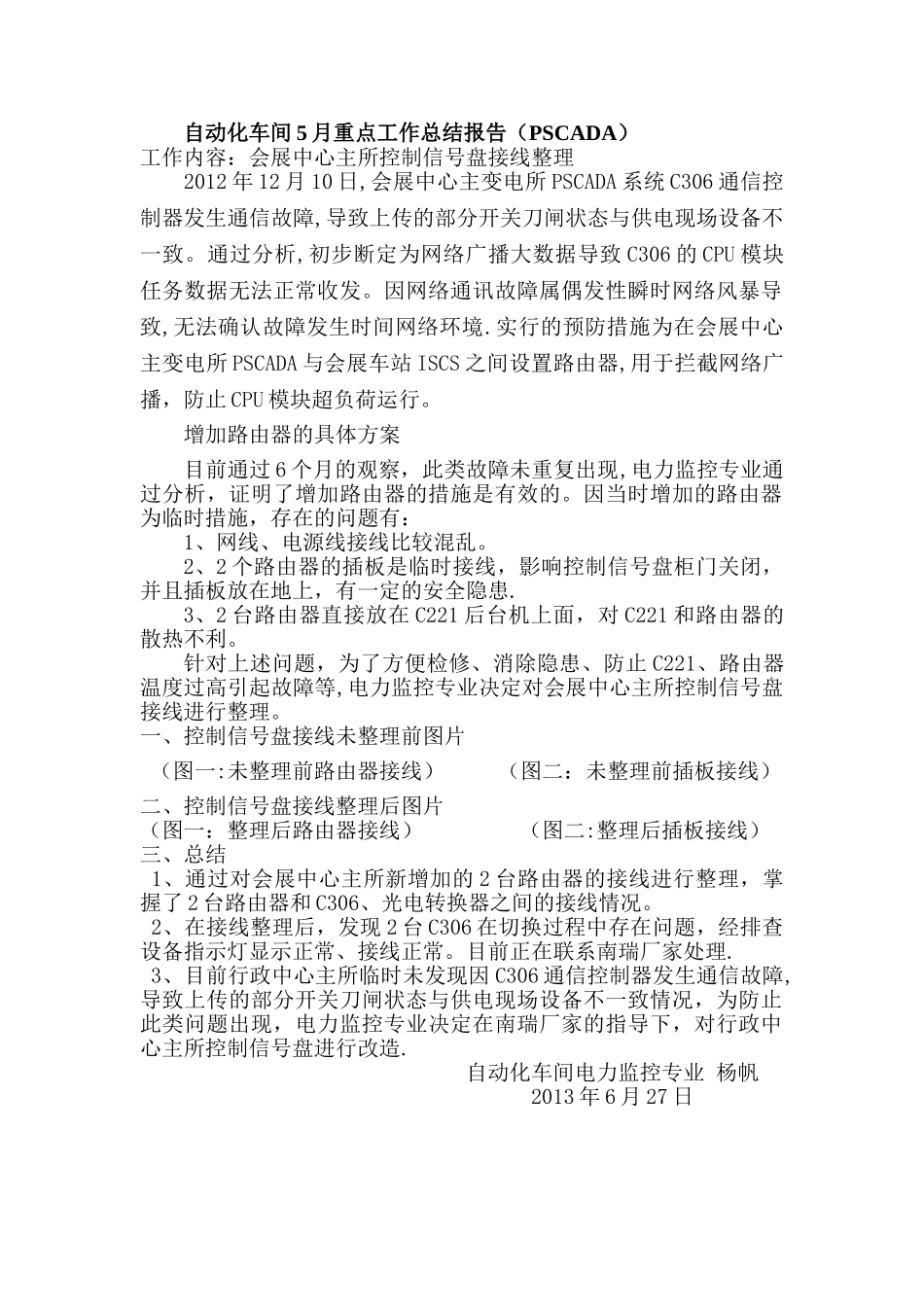

自动化车间 5 月重点工作总结报告（PSCADA）工作内容：会展中心主所控制信号盘接线整理 2012 年 12 月 10 日,会展中心主变电所 PSCADA 系统 C306 通信控制器发生通信故障,导致上传的部分开关刀闸状态与供电现场设备不一致。通过分析,初步断定为网络广播大数据导致 C306 的 CPU 模块任务数据无法正常收发。因网络通讯故障属偶发性瞬时网络风暴导致,无法确认故障发生时间网络环境.实行的预防措施为在会展中心主变电所 PSCADA 与会展车站 ISCS 之间设置路由器,用于拦截网络广播，防止 CPU 模块超负荷运行。 增加路由器的具体方案目前通过 6 个月的观察，此类故障未重复出现,电力监控专业通过分析，证明了增加路由器的措施是有效的。因当时增加的路由器为临时措施，存在的问题有：1、网线、电源线接线比较混乱。2、2 个路由器的插板是临时接线，影响控制信号盘柜门关闭，并且插板放在地上，有一定的安全隐患.3、2 台路由器直接放在 C221 后台机上面，对 C221 和路由器的散热不利。针对上述问题，为了方便检修、消除隐患、防止 C221、路由器温度过高引起故障等,电力监控专业决定对会展中心主所控制信号盘接线进行整理。一、控制信号盘接线未整理前图片 （图一:未整理前路由器接线） （图二：未整理前插板接线）二、控制信号盘接线整理后图片（图一：整理后路由器接线） （图二:整理后插板接线） 三、总结 1、通过对会展中心主所新增加的 2 台路由器的接线进行整理，掌握了 2 台路由器和 C306、光电转换器之间的接线情况。 2、在接线整理后，发现 2 台 C306 在切换过程中存在问题，经排查设备指示灯显示正常、接线正常。目前正在联系南瑞厂家处理. 3、目前行政中心主所临时未发现因 C306 通信控制器发生通信故障,导致上传的部分开关刀闸状态与供电现场设备不一致情况，为防止此类问题出现，电力监控专业决定在南瑞厂家的指导下，对行政中心主所控制信号盘进行改造. 自动化车间电力监控专业 杨帆 2013 年 6 月 27 日
