电力管沟施工方案

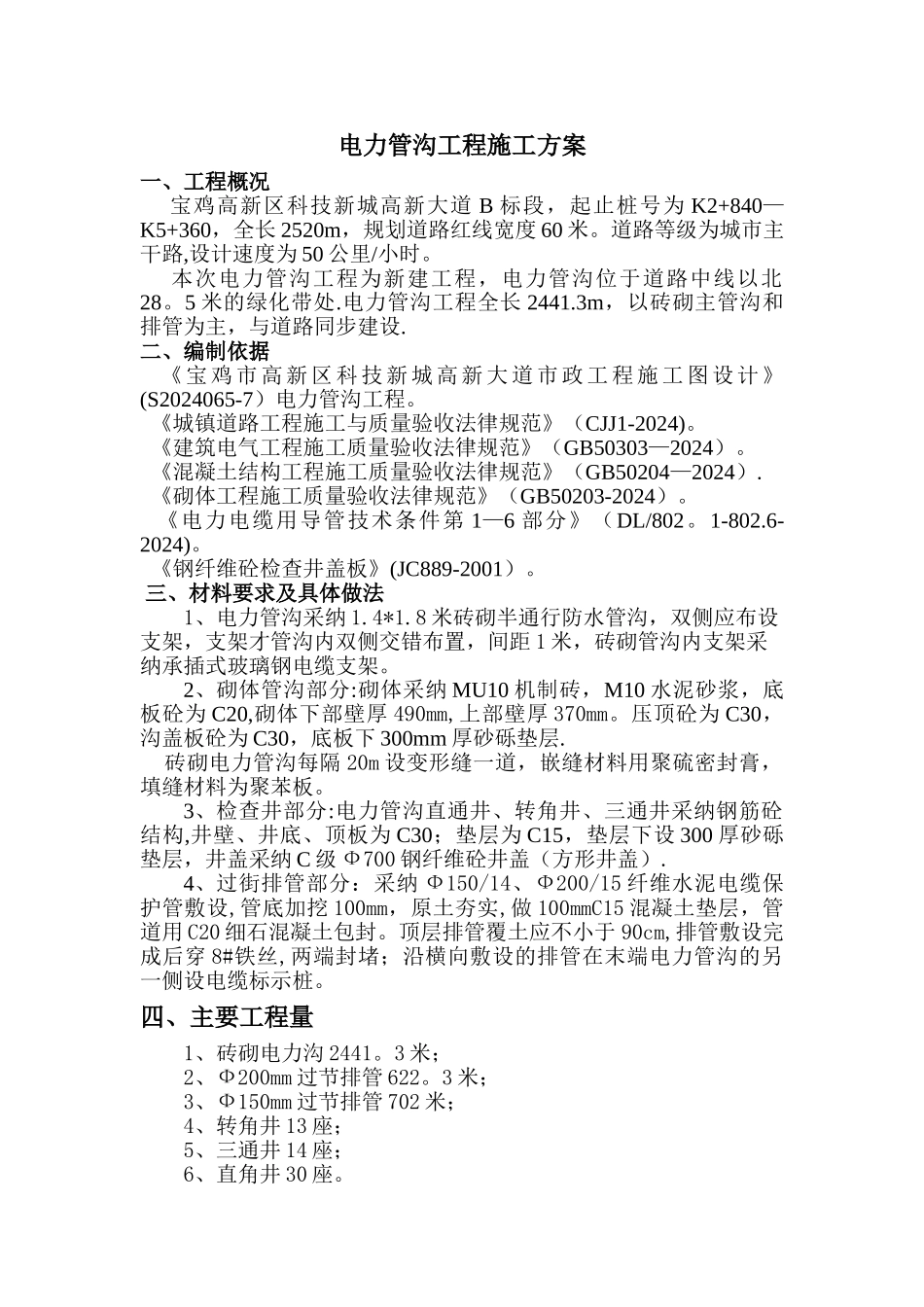

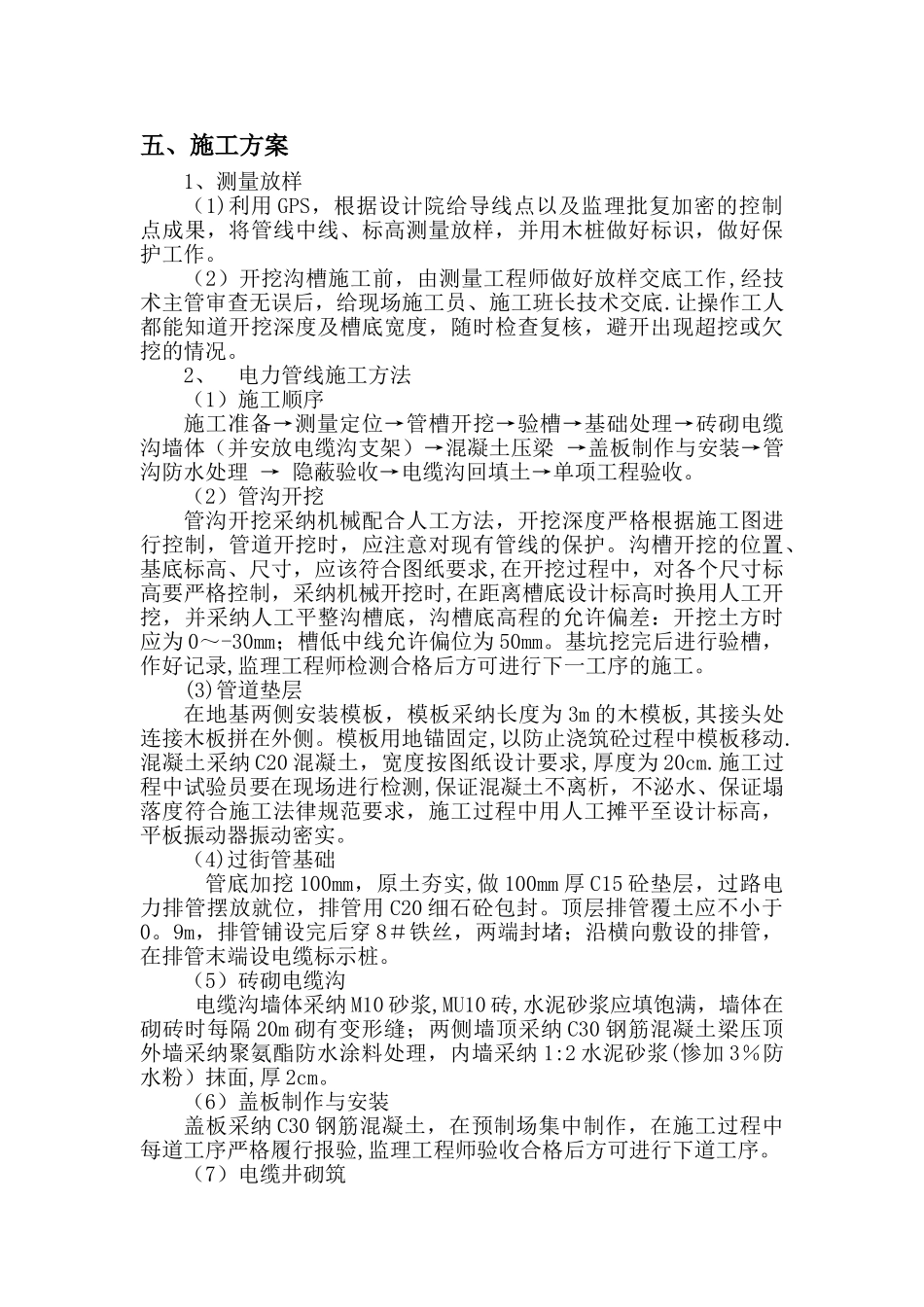

电力管沟工程施工方案一、工程概况 宝鸡高新区科技新城高新大道 B 标段，起止桩号为 K2+840— K5+360，全长 2520m，规划道路红线宽度 60 米。道路等级为城市主干路,设计速度为 50 公里/小时。 本次电力管沟工程为新建工程，电力管沟位于道路中线以北28。5 米的绿化带处.电力管沟工程全长 2441.3m，以砖砌主管沟和排管为主，与道路同步建设.二、编制依据 《 宝 鸡 市 高 新 区 科 技 新 城 高 新 大 道 市 政 工 程 施 工 图 设 计 》(S2024065-7）电力管沟工程。 《城镇道路工程施工与质量验收法律规范》（CJJ1-2024)。 《建筑电气工程施工质量验收法律规范》（GB50303—2024）。 《混凝土结构工程施工质量验收法律规范》（GB50204—2024）. 《砌体工程施工质量验收法律规范》（GB50203-2024）。 《电力电缆用导管技术条件第 1—6 部分》（DL/802。1-802.6-2024)。 《钢纤维砼检查井盖板》(JC889-2001）。 三、材料要求及具体做法 1、电力管沟采纳 1.4*1.8 米砖砌半通行防水管沟，双侧应布设支架，支架才管沟内双侧交错布置，间距 1 米，砖砌管沟内支架采纳承插式玻璃钢电缆支架。2、砌体管沟部分:砌体采纳 MU10 机制砖，M10 水泥砂浆，底板砼为 C20,砌体下部壁厚 490mm,上部壁厚 370mm。压顶砼为 C30，沟盖板砼为 C30，底板下 300mm 厚砂砾垫层. 砖砌电力管沟每隔 20m 设变形缝一道，嵌缝材料用聚硫密封膏，填缝材料为聚苯板。3、检查井部分:电力管沟直通井、转角井、三通井采纳钢筋砼结构,井壁、井底、顶板为 C30；垫层为 C15，垫层下设 300 厚砂砾垫层，井盖采纳 C 级 Ф700 钢纤维砼井盖（方形井盖）.4、过街排管部分：采纳 Ф150/14、Ф200/15 纤维水泥电缆保护管敷设,管底加挖 100mm，原土夯实,做 100mmC15 混凝土垫层，管道用 C20 细石混凝土包封。顶层排管覆土应不小于 90cm,排管敷设完成后穿 8#铁丝,两端封堵；沿横向敷设的排管在末端电力管沟的另一侧设电缆标示桩。四、主要工程量1、砖砌电力沟 2441。3 米；2、Ф200mm 过节排管 622。3 米；3、Ф150mm 过节排管 702 米；4、转角井 13 座；5、三通井 14 座；6、直角井 30 座。五、施工方案1、测量放样 （1)利用 GPS，根据设计院给导线点以及监理批复加密的控制点成果，将管线中线、标高测量放样，并用木桩做好标识，做好保护工作。 （2）开挖沟槽施工前，由测量工程师做好放样交底...
