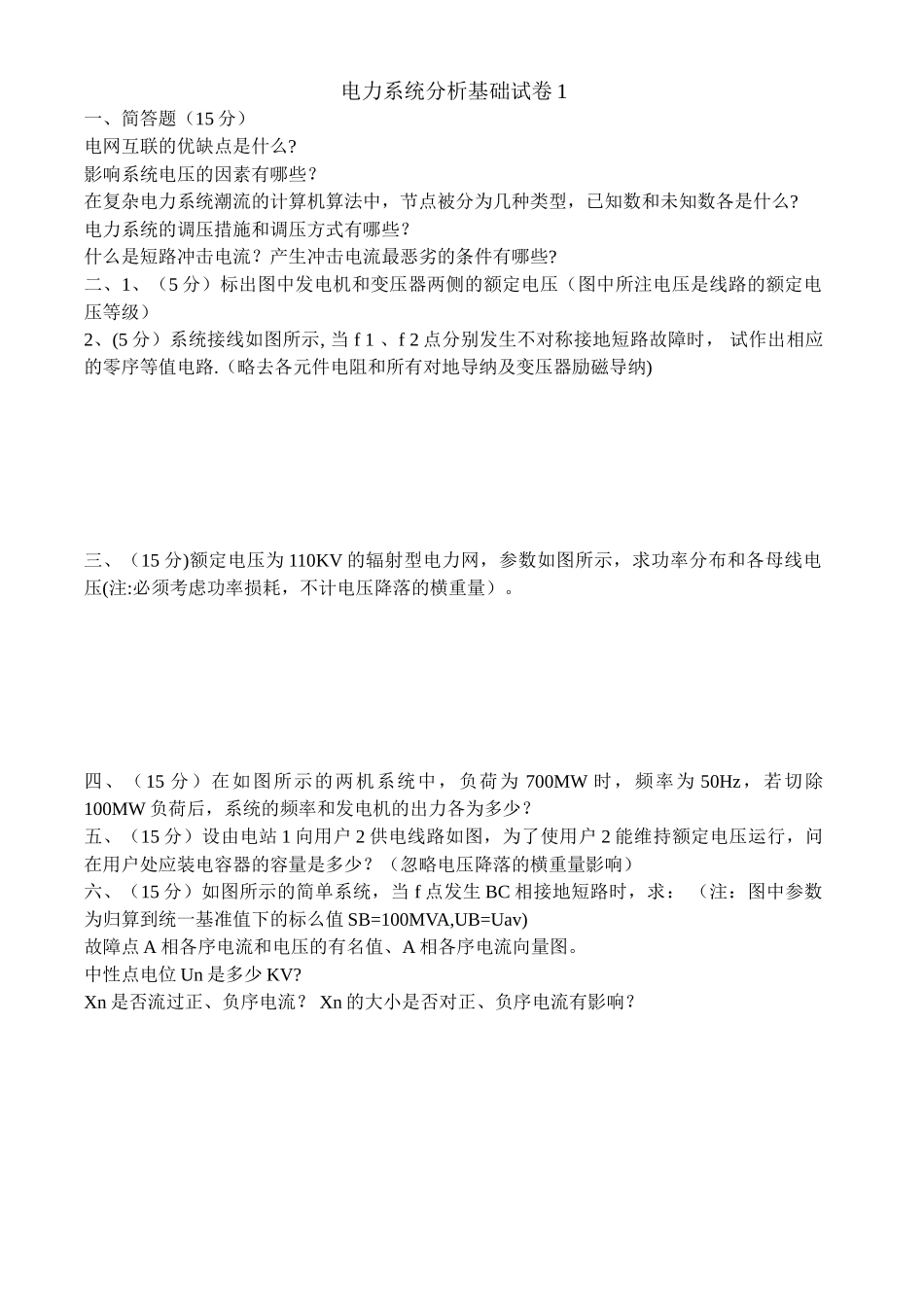

电力系统分析基础试卷 1一、简答题（15 分）电网互联的优缺点是什么?影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么?电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些?二、1、（5 分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、(5 分）系统接线如图所示, 当 f 1 、f 2 点分别发生不对称接地短路故障时， 试作出相应的零序等值电路.（略去各元件电阻和所有对地导纳及变压器励磁导纳)三、（15 分)额定电压为 110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压(注:必须考虑功率损耗，不计电压降落的横重量）。四、（15 分）在如图所示的两机系统中，负荷为 700MW 时，频率为 50Hz，若切除100MW 负荷后，系统的频率和发电机的出力各为多少？ 五、（15 分）设由电站 1 向用户 2 供电线路如图，为了使用户 2 能维持额定电压运行，问在用户处应装电容器的容量是多少？（忽略电压降落的横重量影响）六、（15 分）如图所示的简单系统，当 f 点发生 BC 相接地短路时，求： （注：图中参数为归算到统一基准值下的标么值 SB=100MVA,UB=Uav)故障点 A 相各序电流和电压的有名值、A 相各序电流向量图。中性点电位 Un 是多少 KV?Xn 是否流过正、负序电流？ Xn 的大小是否对正、负序电流有影响？七、（15 分)电力系统接线如图所示，元件参数标于图中,当 f 点发生三相短路时， 若要使短路后的短路功率 Sf 不大于 250MVA，试求(SB=100MVA，UB= Uav）线路允许的电抗有名值 XL？发电机 G1、G2 的计算电抗？电力系统分析基础试卷 2一、简答题（25 分）电力系统为什么不采纳一个统一的电压等级,而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采纳分裂导线有何作用？简要解释基本原理。在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？什么是电力系统短路故障？故障的类型有哪些？二 、 （ 15 分 ） 在 如 图 所 示 的 两 机 系 统 中 ， PGN1=450MW ， σ1 ％ =5 ；PGN2=500MW，σ2%=4。负荷为 700MW 时,频率为 50HZ，PG1=450MW, PG2=250MW.若增加 50MW 负荷后，系统的频率和发电机的出力各为多少？三、(10 分)某变电所的负荷为 30MW，功率因数为 0。8，今要增加新用户...
