电力系统分析基础复习

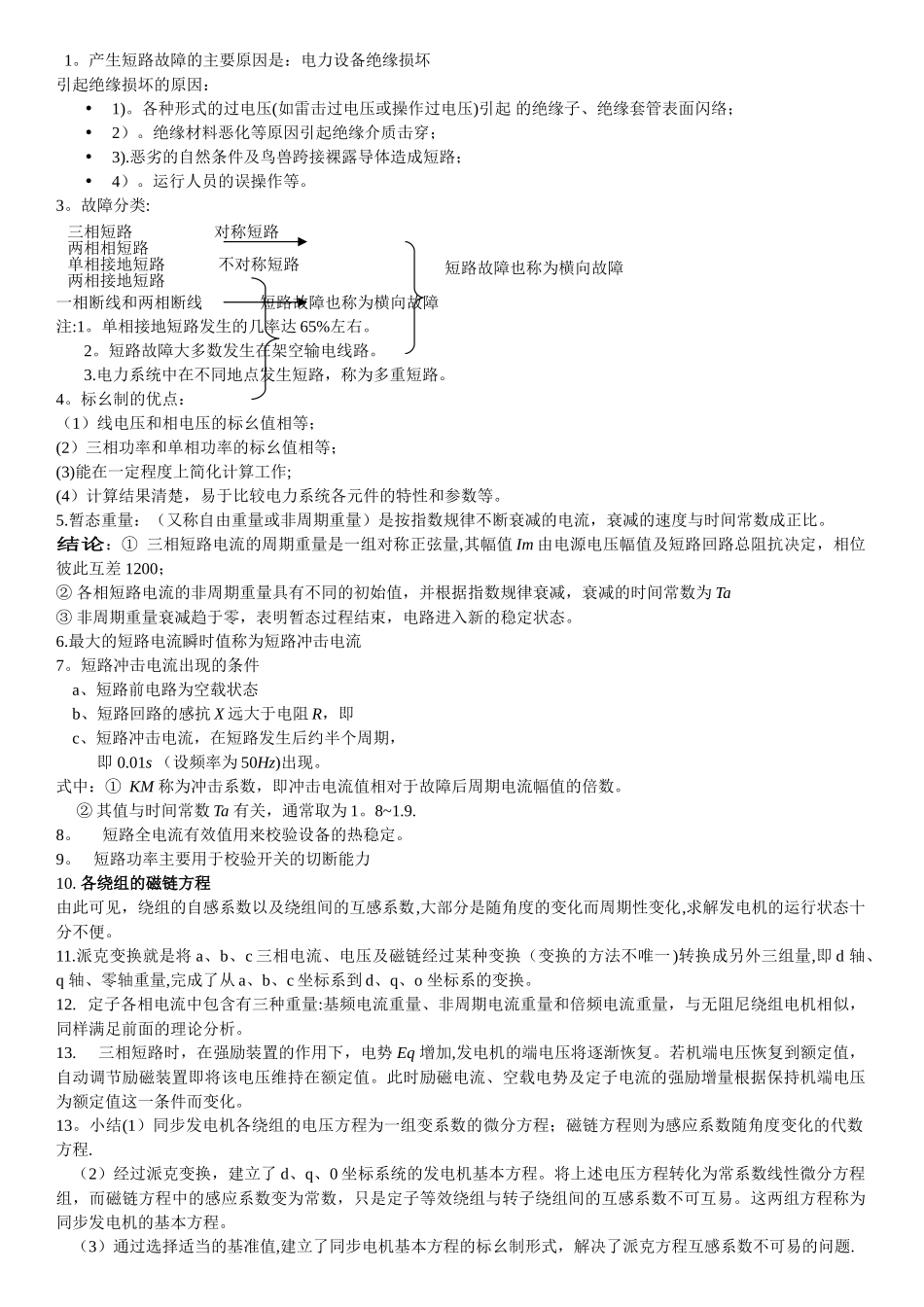

三相短路 对称短路两相相短路 单相接地短路 不对称短路两相接地短路 短路故障也称为横向故障1。产生短路故障的主要原因是：电力设备绝缘损坏引起绝缘损坏的原因： •1)。各种形式的过电压(如雷击过电压或操作过电压)引起 的绝缘子、绝缘套管表面闪络；•2）。绝缘材料恶化等原因引起绝缘介质击穿；•3).恶劣的自然条件及鸟兽跨接裸露导体造成短路；•4）。运行人员的误操作等。3。故障分类:一相断线和两相断线 短路故障也称为横向故障注:1。单相接地短路发生的几率达 65%左右。2。短路故障大多数发生在架空输电线路。3.电力系统中在不同地点发生短路，称为多重短路。4。标幺制的优点：（1）线电压和相电压的标幺值相等；(2）三相功率和单相功率的标幺值相等；(3)能在一定程度上简化计算工作;(4）计算结果清楚，易于比较电力系统各元件的特性和参数等。5.暂态重量：（又称自由重量或非周期重量）是按指数规律不断衰减的电流，衰减的速度与时间常数成正比。结论：① 三相短路电流的周期重量是一组对称正弦量,其幅值 Im 由电源电压幅值及短路回路总阻抗决定，相位彼此互差 1200；② 各相短路电流的非周期重量具有不同的初始值，并根据指数规律衰减，衰减的时间常数为 Ta ③ 非周期重量衰减趋于零，表明暂态过程结束，电路进入新的稳定状态。6.最大的短路电流瞬时值称为短路冲击电流7。短路冲击电流出现的条件a、短路前电路为空载状态b、短路回路的感抗 X 远大于电阻 R，即c、短路冲击电流，在短路发生后约半个周期，即 0.01s （设频率为 50Hz)出现。式中：① KM 称为冲击系数，即冲击电流值相对于故障后周期电流幅值的倍数。 ② 其值与时间常数 Ta 有关，通常取为 1。8~1.9.8。 短路全电流有效值用来校验设备的热稳定。9。 短路功率主要用于校验开关的切断能力10. 各绕组的磁链方程由此可见，绕组的自感系数以及绕组间的互感系数,大部分是随角度的变化而周期性变化,求解发电机的运行状态十分不便。11.派克变换就是将 a、b、c 三相电流、电压及磁链经过某种变换（变换的方法不唯一)转换成另外三组量,即 d 轴、q 轴、零轴重量,完成了从 a、b、c 坐标系到 d、q、o 坐标系的变换。 12. 定子各相电流中包含有三种重量:基频电流重量、非周期电流重量和倍频电流重量，与无阻尼绕组电机相似，同样满足前面的理论分析。13. 三相短路时，在强励装置的作用下，电势 Eq 增加,发电机的端电压将逐渐恢复。若机端电压...
