电力系统分析模拟题及答案

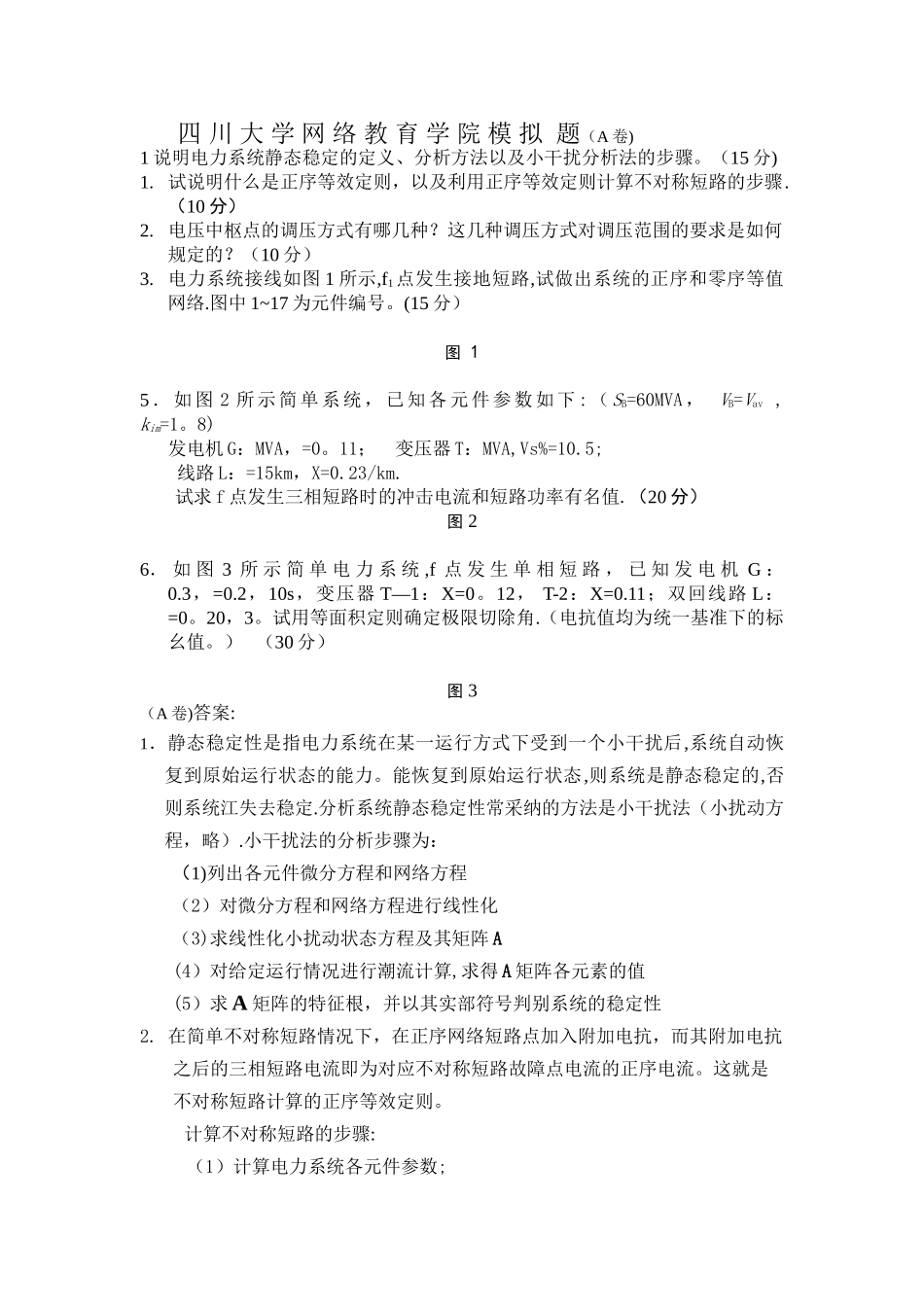

四 川 大 学 网 络 教 育 学 院 模 拟 题（A 卷)1 说明电力系统静态稳定的定义、分析方法以及小干扰分析法的步骤。（15 分)1. 试说明什么是正序等效定则，以及利用正序等效定则计算不对称短路的步骤.（10 分）2. 电压中枢点的调压方式有哪几种？这几种调压方式对调压范围的要求是如何规定的？（10 分）3. 电力系统接线如图 1 所示,f1点发生接地短路,试做出系统的正序和零序等值网络.图中 1~17 为元件编号。(15 分） 图 1 5 ．如图 2 所示简单系统，已知各元件参数如下 :（SB=60MVA ， VB=Vav , kim=1。8)发电机 G：MVA，=0。11； 变压器 T：MVA,Vs%=10.5;线路 L：=15km，X=0.23/km.试求 f 点发生三相短路时的冲击电流和短路功率有名值.（20 分）图 2 6． 如 图 3 所 示 简 单 电 力 系 统 ,f 点 发 生 单 相 短 路 ， 已 知 发 电 机 G ：0.3，=0.2，10s，变压器 T—1：X=0。12， T-2：X=0.11；双回线路 L：=0。20，3。试用等面积定则确定极限切除角.（电抗值均为统一基准下的标幺值。） （30 分） 图 3（A 卷)答案:1．静态稳定性是指电力系统在某一运行方式下受到一个小干扰后,系统自动恢复到原始运行状态的能力。能恢复到原始运行状态,则系统是静态稳定的,否则系统江失去稳定.分析系统静态稳定性常采纳的方法是小干扰法（小扰动方程，略）.小干扰法的分析步骤为：（1)列出各元件微分方程和网络方程（2）对微分方程和网络方程进行线性化（3)求线性化小扰动状态方程及其矩阵 A(4）对给定运行情况进行潮流计算,求得 A 矩阵各元素的值(5）求 A 矩阵的特征根，并以其实部符号判别系统的稳定性2. 在简单不对称短路情况下，在正序网络短路点加入附加电抗，而其附加电抗之后的三相短路电流即为对应不对称短路故障点电流的正序电流。这就是不对称短路计算的正序等效定则。计算不对称短路的步骤:（1）计算电力系统各元件参数; （2)正常情况下，求取各电源的次暂态电势或短路点故障前瞬间正常工作电压（或称短路点的开路电压），但假如实行近似计算可直接取1。0； （3）制订不对称短路时的正、负、零序等值网络，从而求出,以及附加电抗 (4）将串联在正序网络的短路点后，按计算三相短路的方法,计算后发生三相短路的电流,该电流就是不对称短路点的正序电流； (5)根据各序电流间的关系求取负序和零序电流，并可求取各序电压; （6)用对称重量法,由短路点各序电流...
