电力系统分析第三章答案

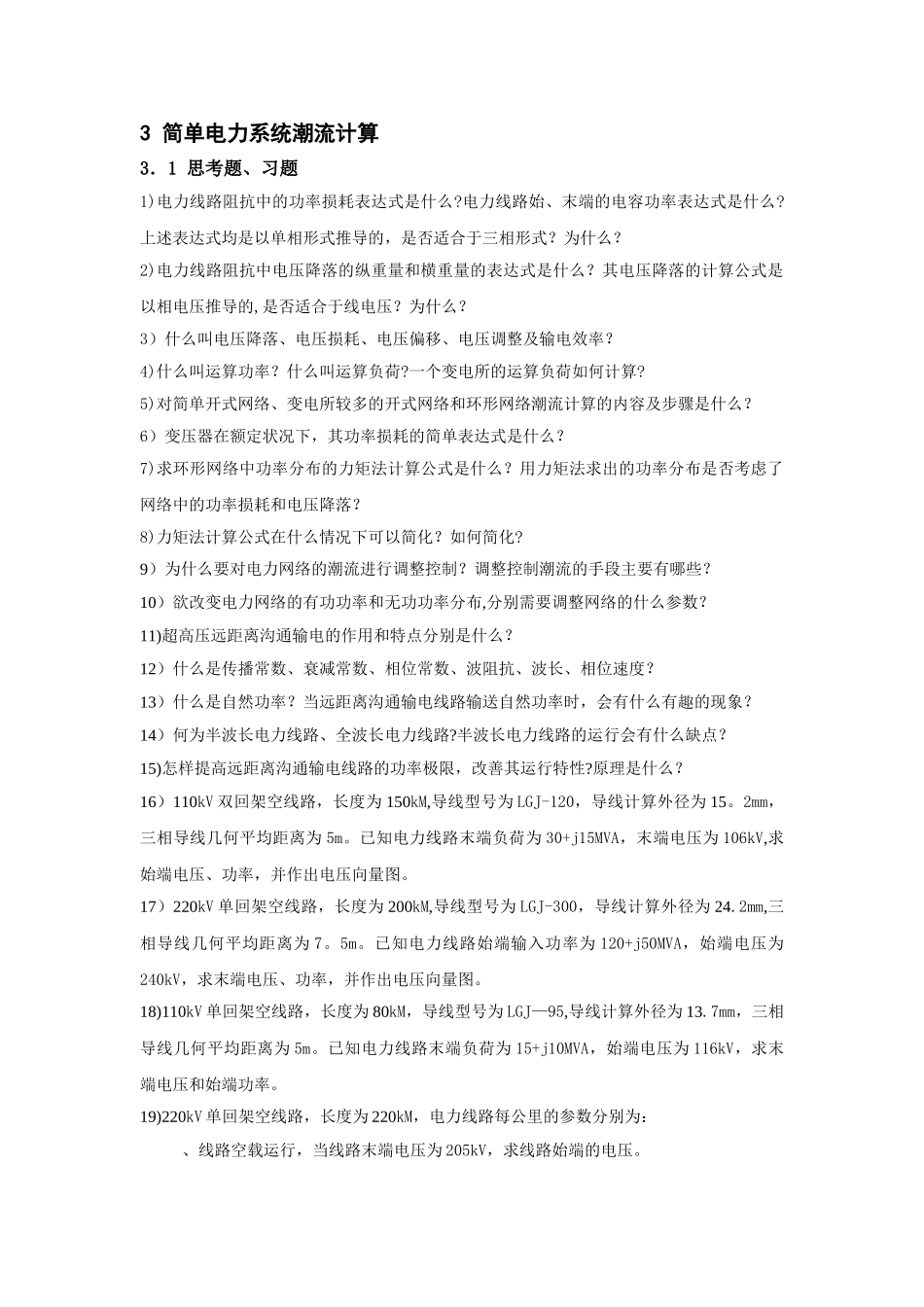

3 简单电力系统潮流计算3．1 思考题、习题1)电力线路阻抗中的功率损耗表达式是什么?电力线路始、末端的电容功率表达式是什么?上述表达式均是以单相形式推导的，是否适合于三相形式？为什么？2)电力线路阻抗中电压降落的纵重量和横重量的表达式是什么？其电压降落的计算公式是以相电压推导的,是否适合于线电压？为什么？3）什么叫电压降落、电压损耗、电压偏移、电压调整及输电效率？4)什么叫运算功率？什么叫运算负荷?一个变电所的运算负荷如何计算?5)对简单开式网络、变电所较多的开式网络和环形网络潮流计算的内容及步骤是什么？6）变压器在额定状况下，其功率损耗的简单表达式是什么？7)求环形网络中功率分布的力矩法计算公式是什么？用力矩法求出的功率分布是否考虑了网络中的功率损耗和电压降落？8)力矩法计算公式在什么情况下可以简化？如何简化?9）为什么要对电力网络的潮流进行调整控制？调整控制潮流的手段主要有哪些？10）欲改变电力网络的有功功率和无功功率分布,分别需要调整网络的什么参数？11)超高压远距离沟通输电的作用和特点分别是什么？12）什么是传播常数、衰减常数、相位常数、波阻抗、波长、相位速度？13）什么是自然功率？当远距离沟通输电线路输送自然功率时，会有什么有趣的现象？14）何为半波长电力线路、全波长电力线路?半波长电力线路的运行会有什么缺点？15)怎样提高远距离沟通输电线路的功率极限，改善其运行特性?原理是什么？16）110kV 双回架空线路，长度为 150kM,导线型号为 LGJ-120，导线计算外径为 15。2mm，三相导线几何平均距离为 5m。已知电力线路末端负荷为 30+j15MVA，末端电压为 106kV,求始端电压、功率，并作出电压向量图。17）220kV 单回架空线路，长度为 200kM,导线型号为 LGJ-300，导线计算外径为 24.2mm,三相导线几何平均距离为 7。5m。已知电力线路始端输入功率为 120+j50MVA，始端电压为240kV，求末端电压、功率，并作出电压向量图。18)110kV 单回架空线路，长度为 80kM，导线型号为 LGJ—95,导线计算外径为 13.7mm，三相导线几何平均距离为 5m。已知电力线路末端负荷为 15+j10MVA，始端电压为 116kV，求末端电压和始端功率。19)220kV 单回架空线路，长度为 220kM，电力线路每公里的参数分别为：、线路空载运行，当线路末端电压为 205kV，求线路始端的电压。20)有一台三绕组变压器，其归算至高压侧的等值电路如图 3—1 所示,其中当变压器变比为 110/38。5（1+5%)/6。6...
