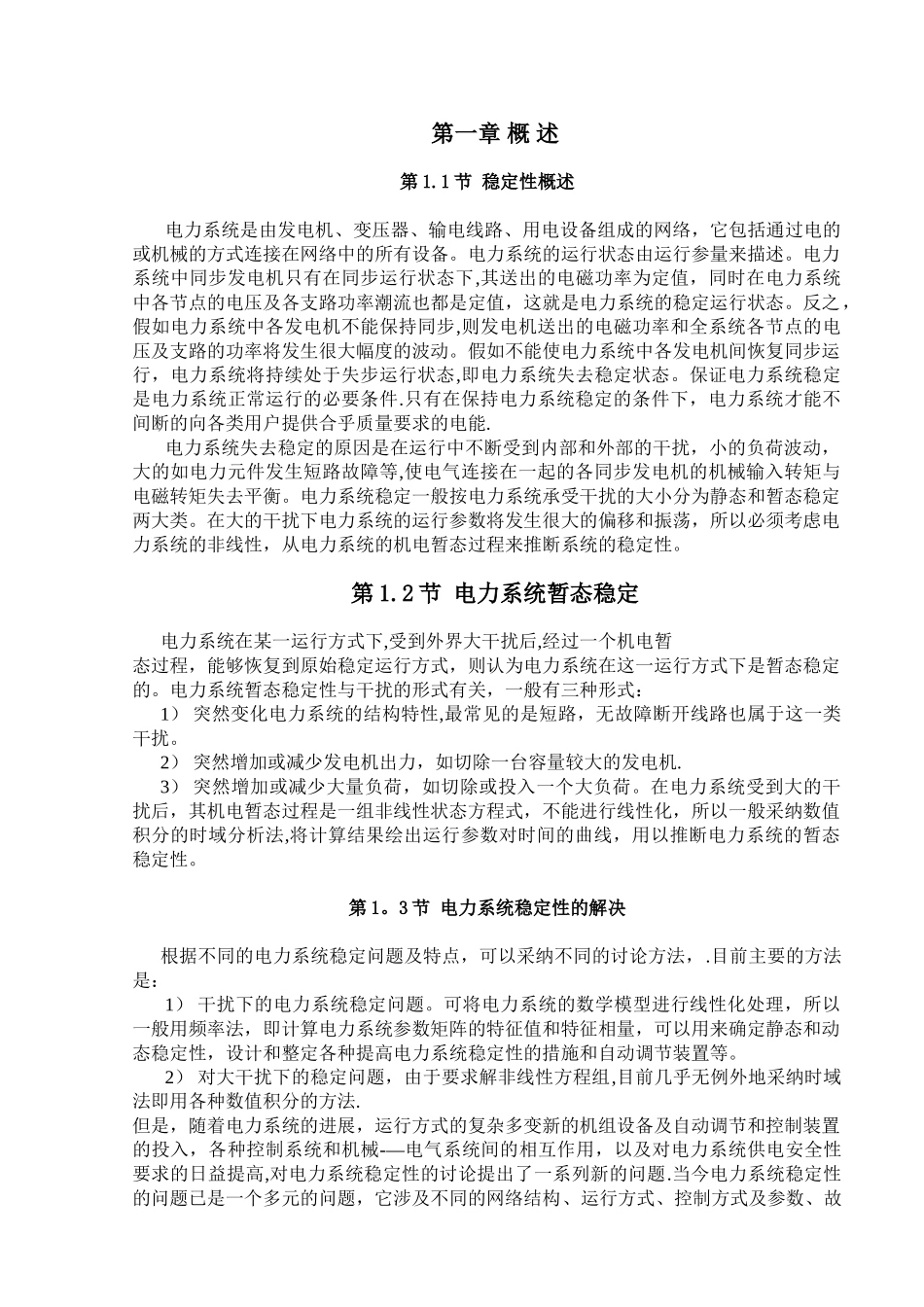

第一章 概 述第 1.1 节 稳定性概述电力系统是由发电机、变压器、输电线路、用电设备组成的网络,它包括通过电的或机械的方式连接在网络中的所有设备。电力系统的运行状态由运行参量来描述。电力系统中同步发电机只有在同步运行状态下,其送出的电磁功率为定值,同时在电力系统中各节点的电压及各支路功率潮流也都是定值,这就是电力系统的稳定运行状态。反之,假如电力系统中各发电机不能保持同步,则发电机送出的电磁功率和全系统各节点的电压及支路的功率将发生很大幅度的波动。假如不能使电力系统中各发电机间恢复同步运行,电力系统将持续处于失步运行状态,即电力系统失去稳定状态。保证电力系统稳定是电力系统正常运行的必要条件.只有在保持电力系统稳定的条件下,电力系统才能不间断的向各类用户提供合乎质量要求的电能.电力系统失去稳定的原因是在运行中不断受到内部和外部的干扰,小的负荷波动,大的如电力元件发生短路故障等,使电气连接在一起的各同步发电机的机械输入转矩与电磁转矩失去平衡。电力系统稳定一般按电力系统承受干扰的大小分为静态和暂态稳定两大类。在大的干扰下电力系统的运行参数将发生很大的偏移和振荡,所以必须考虑电力系统的非线性,从电力系统的机电暂态过程来推断系统的稳定性。第 1.2 节 电力系统暂态稳定电力系统在某一运行方式下,受到外界大干扰后,经过一个机电暂态过程,能够恢复到原始稳定运行方式,则认为电力系统在这一运行方式下是暂态稳定的。电力系统暂态稳定性与干扰的形式有关,一般有三种形式:1) 突然变化电力系统的结构特性,最常见的是短路,无故障断开线路也属于这一类干扰。2) 突然增加或减少发电机出力,如切除一台容量较大的发电机.3) 突然增加或减少大量负荷,如切除或投入一个大负荷。在电力系统受到大的干扰后,其机电暂态过程是一组非线性状态方程式,不能进行线性化,所以一般采纳数值积分的时域分析法,将计算结果绘出运行参数对时间的曲线,用以推断电力系统的暂态稳定性。第 1。3 节 电力系统稳定性的解决根据不同的电力系统稳定问题及特点,可以采纳不同的讨论方法,.目前主要的方法是:1) 干扰下的电力系统稳定问题。可将电力系统的数学模型进行线性化处理,所以一般用频率法,即计算电力系统参数矩阵的特征值和特征相量,可以用来确定静态和动态稳定性,设计和整定各种提高电力系统稳定性的措施和自动调节装置等。2) 对大干扰下的稳定问题,由于要求解非线性方程...
