电力系统符号

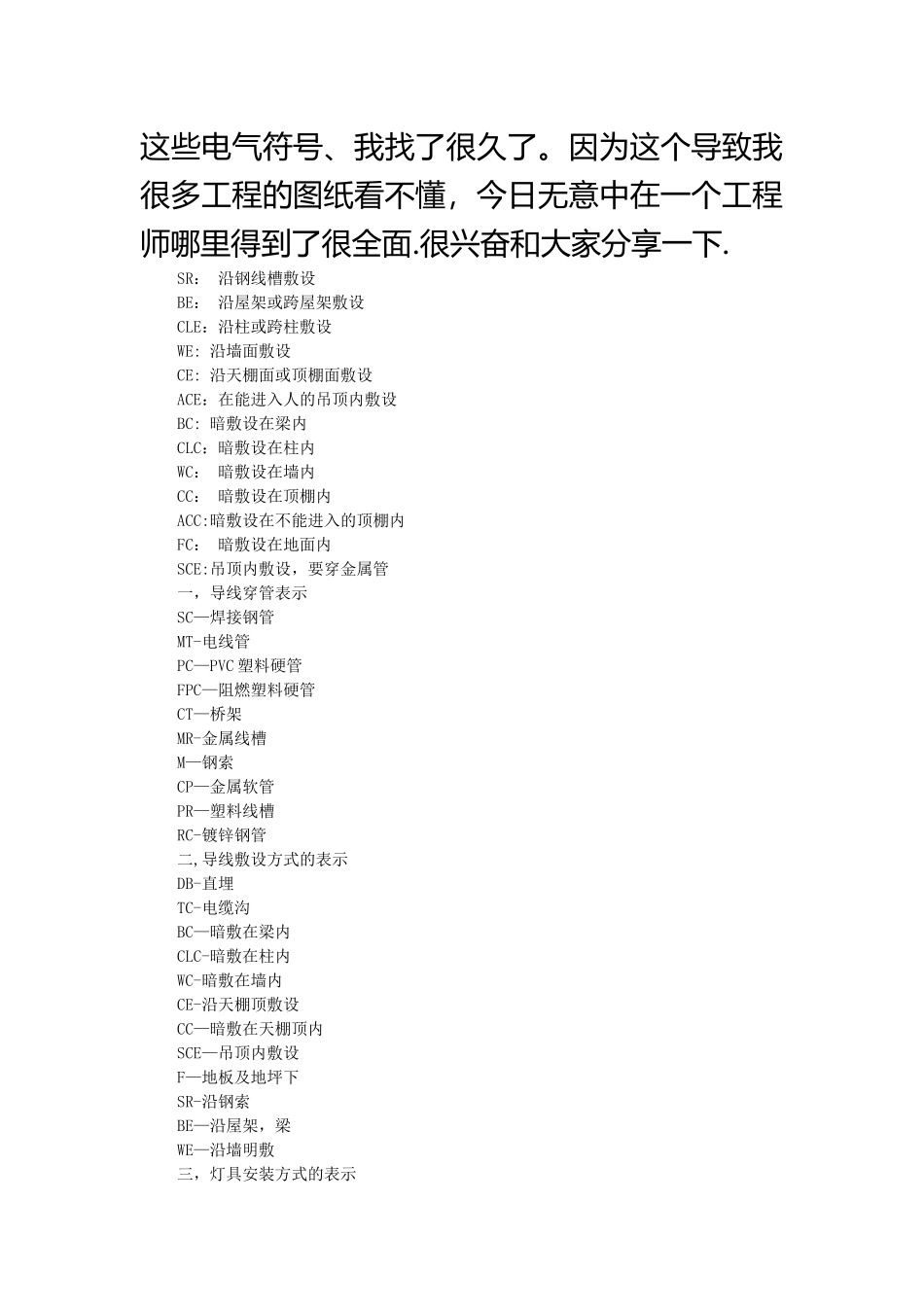

电力系统符号_第1页
1/4

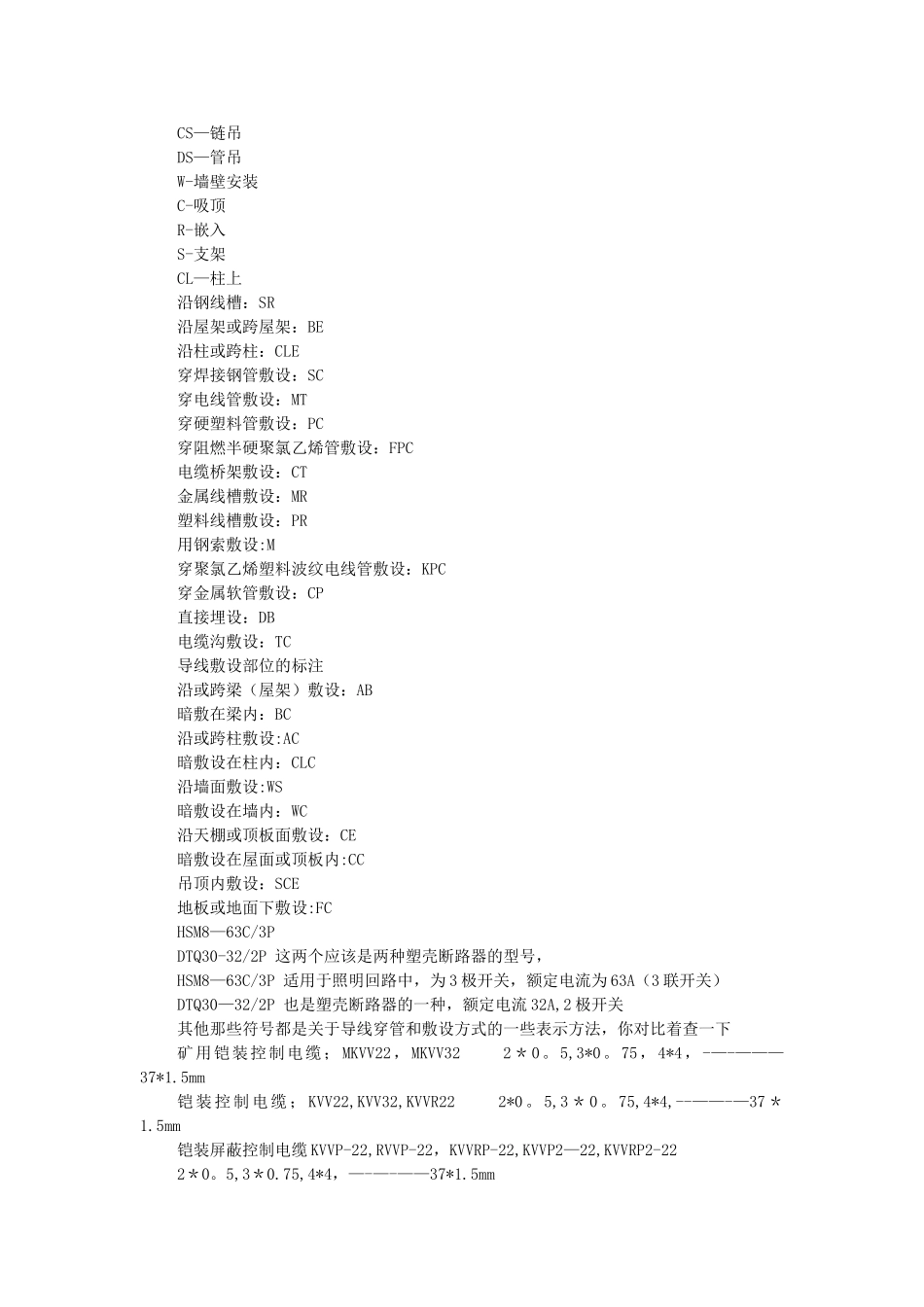

电力系统符号_第2页
2/4

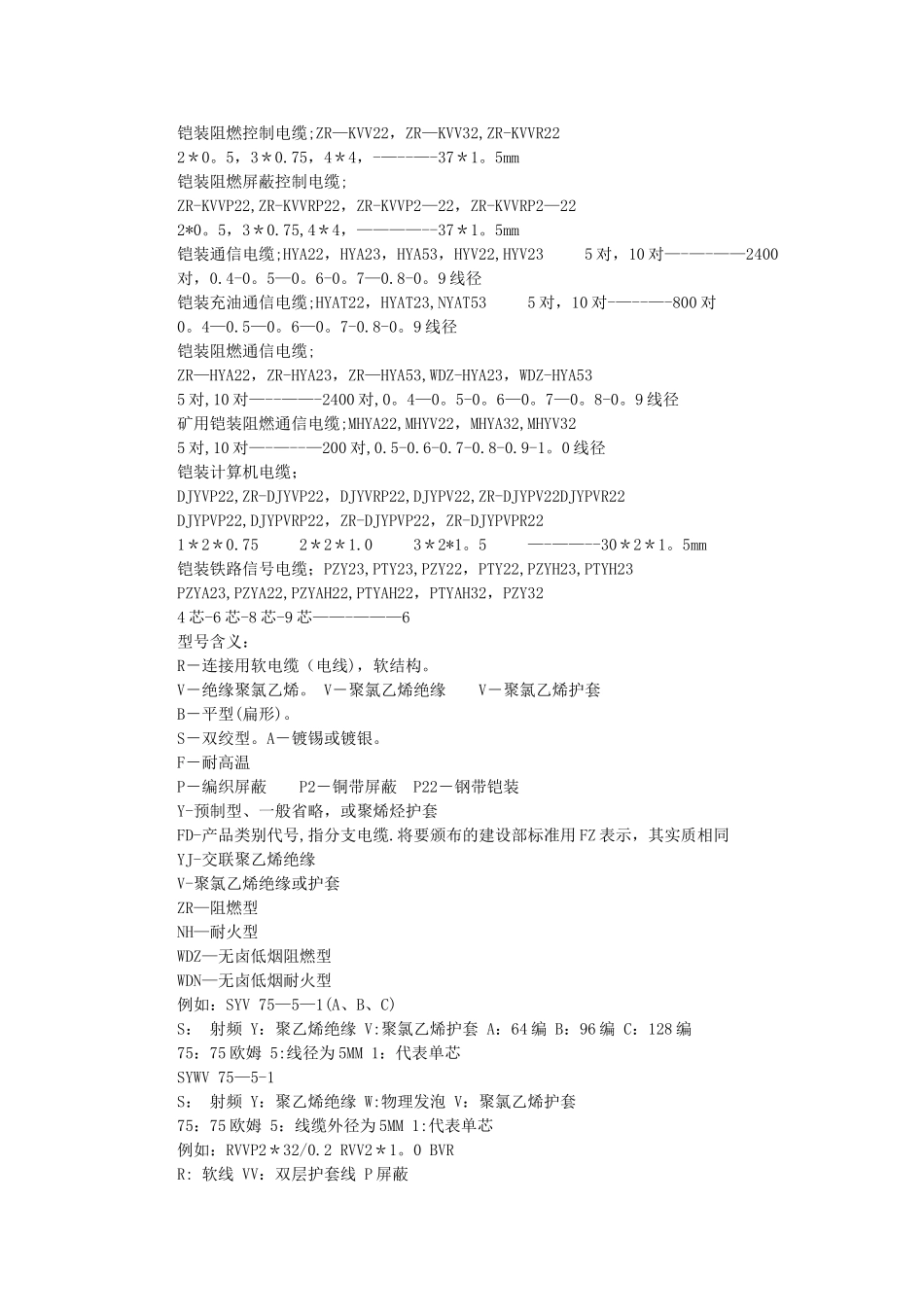

电力系统符号_第3页
3/4
这些电气符号、我找了很久了。因为这个导致我很多工程的图纸看不懂,今日无意中在一个工程师哪里得到了很全面.很兴奋和大家分享一下.SR: 沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE: 沿墙面敷设CE: 沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC: 暗敷设在梁内CLC:暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC: 暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC—焊接钢管MT-电线管PC—PVC 塑料硬管FPC—阻燃塑料硬管CT—桥架MR-金属线槽M—钢索CP—金属软管PR—塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC—暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC—暗敷在天棚顶内SCE—吊顶内敷设F—地板及地坪下SR-沿钢索BE—沿屋架,梁WE—沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C-吸顶R-嵌入S-支架CL—柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8—63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8—63C/3P 适用于照明回路中,为 3 极开关,额定电流为 63A(3 联开关)DTQ30—32/2P 也是塑壳断路器的一种,额定电流 32A,2 极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对比着查一下矿用铠装控制电缆;MKVV22,MKVV32 2*0。5,3*0。75,4*4,-—-———37*1.5mm铠装控制电缆; KVV22,KVV32,KVVR22 2*0 。5,3*0。75,4*4,--——-—37*1.5mm铠装屏蔽控制电缆 KVVP-22,RVVP-22,KVVRP-22,KVVP2—22,KVVRP2-222*0。5,3*0.75,4*4,—-—-——37*1.5mm铠装阻燃控制电缆;ZR—KVV22,ZR—KVV32,ZR-KVVR222*0。5,3*0.75,4*4,-—--—-37*1。5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2—22,ZR-KVVRP2—222*0。5,3*0.75,4*4,————--37*1。5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV2...
