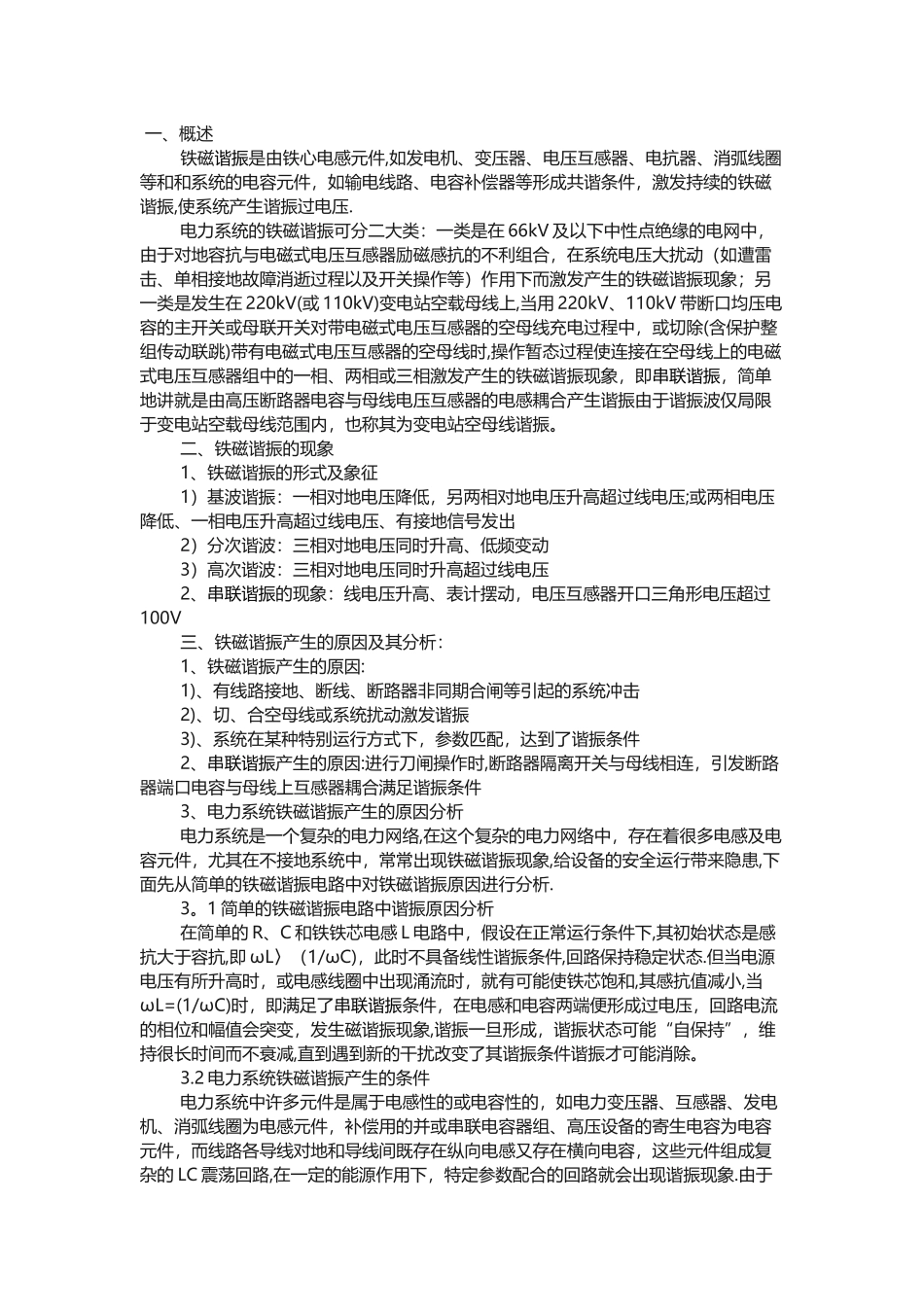

电力系统谐振原因及处理措施分析_第1页
1/5
电力系统谐振原因及处理措施分析_第2页
2/5

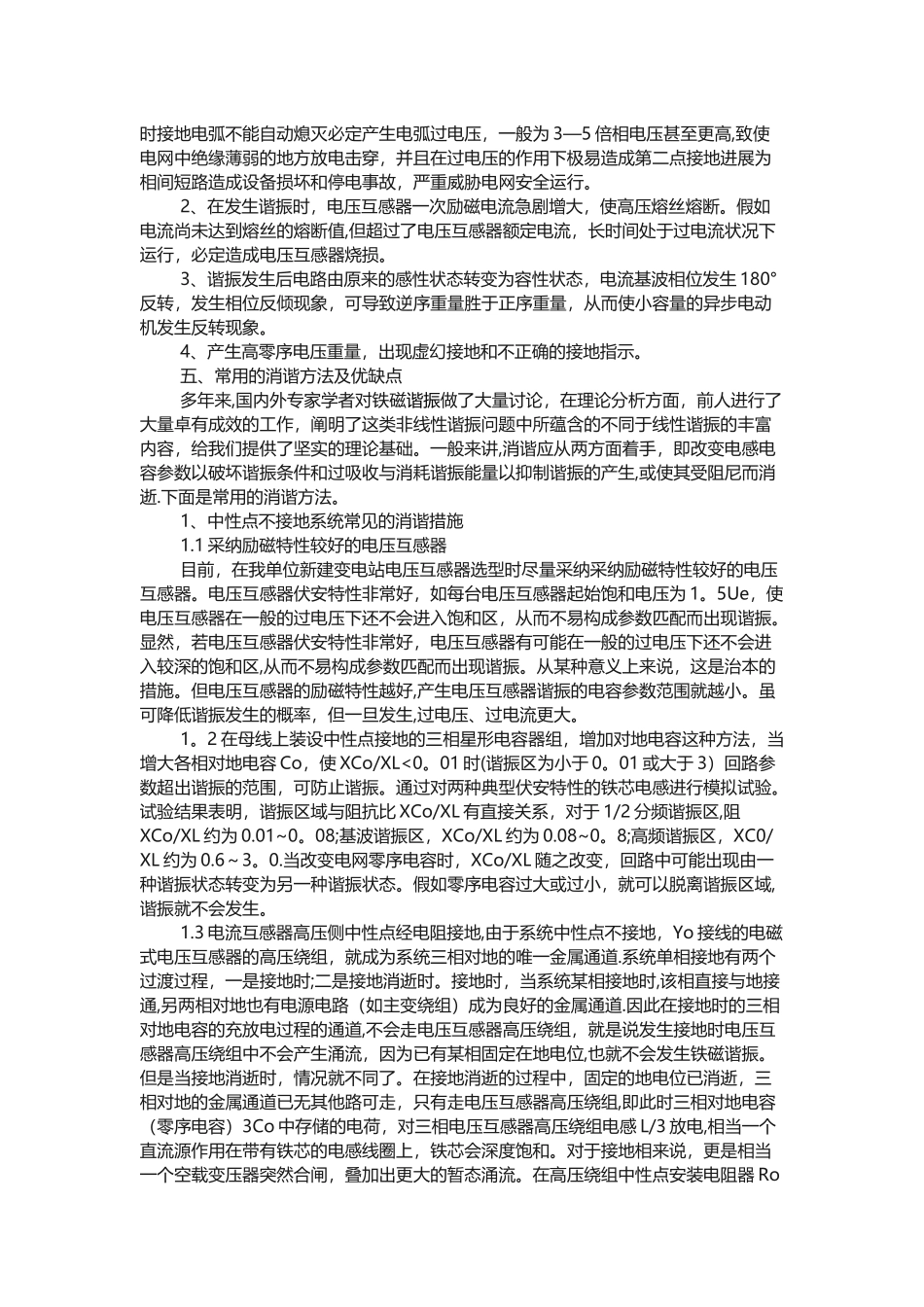

电力系统谐振原因及处理措施分析_第3页
3/5
一、概述 铁磁谐振是由铁心电感元件,如发电机、变压器、电压互感器、电抗器、消弧线圈等和和系统的电容元件,如输电线路、电容补偿器等形成共谐条件,激发持续的铁磁谐振,使系统产生谐振过电压. 电力系统的铁磁谐振可分二大类:一类是在 66kV 及以下中性点绝缘的电网中,由于对地容抗与电磁式电压互感器励磁感抗的不利组合,在系统电压大扰动(如遭雷击、单相接地故障消逝过程以及开关操作等)作用下而激发产生的铁磁谐振现象;另一类是发生在 220kV(或 110kV)变电站空载母线上,当用 220kV、110kV 带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中,或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时,操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象,即串联谐振,简单地讲就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线范围内,也称其为变电站空母线谐振。 二、铁磁谐振的现象 1、铁磁谐振的形式及象征 1)基波谐振:一相对地电压降低,另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出 2)分次谐波:三相对地电压同时升高、低频变动 3)高次谐波:三相对地电压同时升高超过线电压 2、串联谐振的现象:线电压升高、表计摆动,电压互感器开口三角形电压超过100V 三、铁磁谐振产生的原因及其分析: 1、铁磁谐振产生的原因: 1)、有线路接地、断线、断路器非同期合闸等引起的系统冲击 2)、切、合空母线或系统扰动激发谐振 3)、系统在某种特别运行方式下,参数匹配,达到了谐振条件 2、串联谐振产生的原因:进行刀闸操作时,断路器隔离开关与母线相连,引发断路器端口电容与母线上互感器耦合满足谐振条件 3、电力系统铁磁谐振产生的原因分析 电力系统是一个复杂的电力网络,在这个复杂的电力网络中,存在着很多电感及电容元件,尤其在不接地系统中,常常出现铁磁谐振现象,给设备的安全运行带来隐患,下面先从简单的铁磁谐振电路中对铁磁谐振原因进行分析. 3。1 简单的铁磁谐振电路中谐振原因分析 在简单的 R、C 和铁铁芯电感 L 电路中,假设在正常运行条件下,其初始状态是感抗大于容抗,即 ωL〉(1/ωC),此时不具备线性谐振条件,回路保持稳定状态.但当电源电压有所升高时,或电感线圈中出现涌流时,就有可能使铁芯饱和,其感抗值减小,当ωL=(1/ωC)时,即...
